Phoenix Contact 2313685 Sensor-/Aktor-datastikforbinder Stik, vinklet Pol-tal (RJ): 9 1 stk Piece

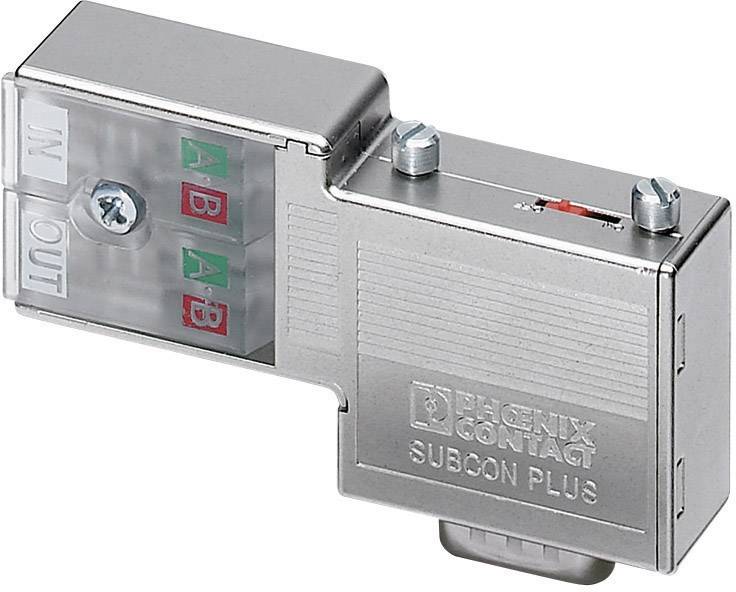

Metallic adapter fra Phoenix Contact med 'IN'- og 'OUT'-mærkning, som viser interne farvekodninger for forbindelser.

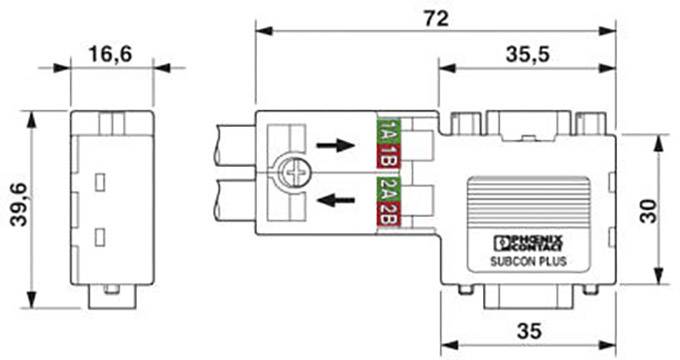

Teknisk tegning af en elektrisk stikforbindelse. Mål: 72x39,6 mm, pile der angiver strømmens retning, mærket med '1A', '1B', '2A', '2B'.

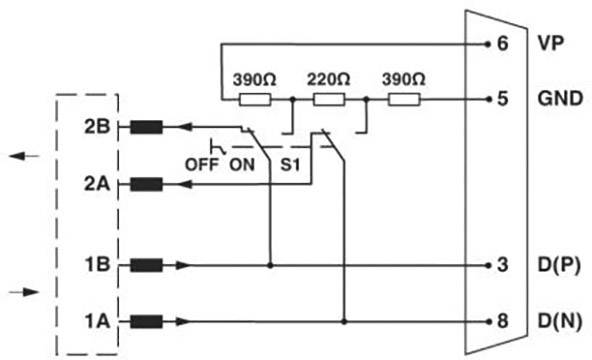

Kredsløbsdiagram for en elektronisk komponent. Forbindelser føres gennem modstande til punkterne 1A, 1B, 2A, 2B og til benene 3, 5, 6, 8.

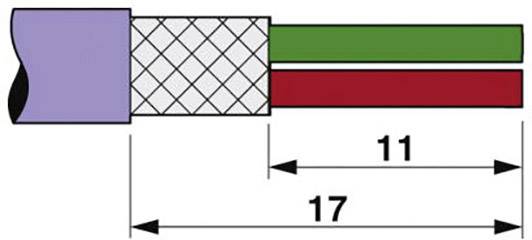

Tværsnit af et kabel med to ledninger, grøn og rød. Kabelomtrækkets længde: 17, ledningernes længde: 11.

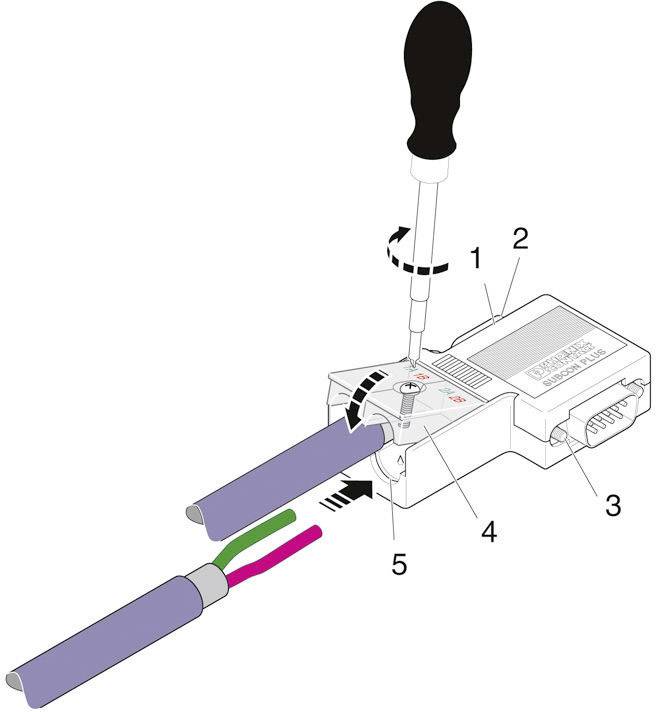

Installations vejledning til stikforbindelser: 1. Drej skruetrækkeren med uret. 2. Indfør kablet. 3. Sikr forbindelsen.
1/5
Produkttype
Sensor-/Aktor-datastikforbinder
Konstruktion
Stik, vinklet
Stik-standard
Bus-stikforbindelse
Tilslutningsside A
D-SUB-stik
Tilslutningsside B
Kan konfektioneres
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
Antal
Total (550,00 kr. / stk.r)
550,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Benbelægning: 3, 5, 6, 8
Emballage-type

Piece

Type

SUBCON-PLUS-PROFIB/PG/FC 90

Produkttype

Sensor-/Aktor-datastikforbinder

Konstruktion

Stik, vinklet

Stik-standard

Bus-stikforbindelse

Tilslutningsside A

D-SUB-stik

Tilslutningsside B

Kan konfektioneres

pol-tal

9

Nominel spænding

5 V

Nominel strøm

0.10 A

Nominel strøm - afrundet

100 mA

Tilslutningstværsnit (maks.)

0.32 mm²

Tilslutning

Skære-klemme

Specifikationer

I-Net Profibus

Min. Temperatur

-20 °C

Maks. temperatur

+75 °C

Produc.-delnr.

2313685

Indhold

1 stk

Kabeldiameter (detaljer)

7,6 - 8,4 mm

9

Male

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 1438557 Phoenix Contact 2313685 Sensor-/Aktor-datastikforbinder Stik, vinklet Pol-tal (RJ): 9 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1438557 Phoenix Contact 2313685 Sensor-/Aktor-datastikforbinder Stik, vinklet Pol-tal (RJ): 9 1 stk Piece
