Name: Phoenix Contact 1407280 Sensor-/aktuatorkabel M12 5 m Pol-tal (RJ): 8 1 stk
Brand: Phoenix Contact
SKU: 3586371
Availability: SoldOut

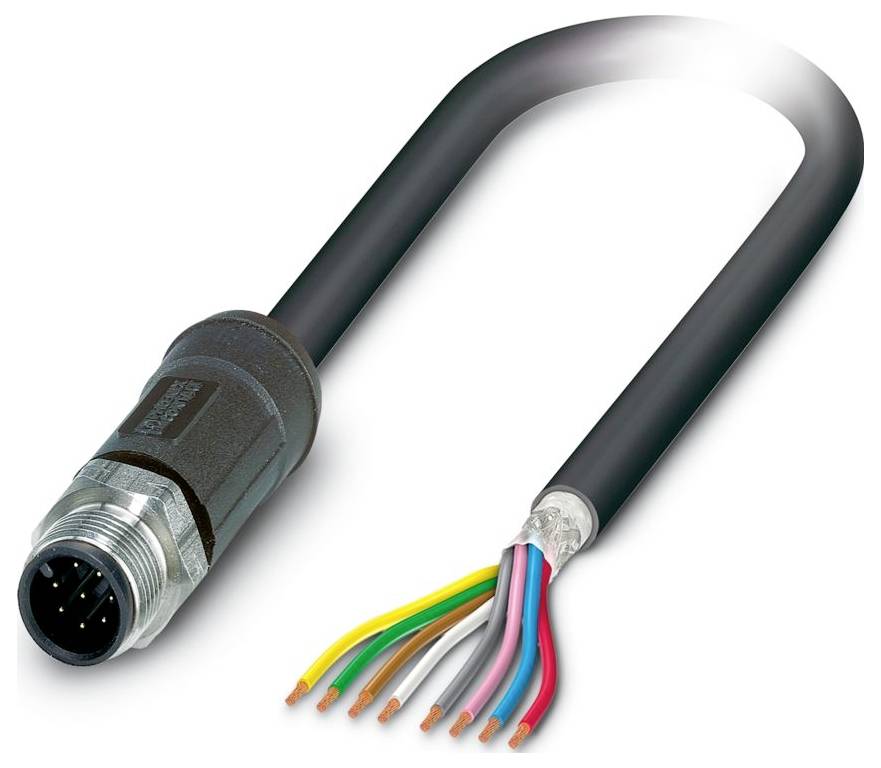

Et sort kabel med en cirkulær metalstik med fem ben i den ene ende og afslørede farvede ledninger i den anden ende.

Lignende billede

Produkttype

Sensor-/aktuatorkabel

Tilslutningsside A

M12-stik, lige

Tilslutningsside B

Kabel, åben ende

pol-tal

Kabellængde

5 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (499,00 kr. / stk.r)

499,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Konstruktion: Fri ledningsende
Poltal 8
MÆRKESPÆNDING UN: 30 V AC;30 V DC
Tilspændingsmoment 0,4 Nm (M12-stikforbindelse)
Brændbarhedsklasse iht. UL 94: V0
Mekaniske data: Mekaniske data
Omgivelsesbetingelser: Omgivelsesbetingelser
BESKYTTELSESKLASSE IP65;IP67;IP68;IP69K
Omgivelsestemperatur (under drift) -40 °C... 105 °C (kabel, fast installation);-15 °C... 105 °C (kabel, bevægelig installation);20 °C ±5 °C (kabel, slæbekædeledning)
Standarder/bestemmelser: IEC 61076-2-101
Isolationsegenskaber: Isolationsegenskaber
Tilsmudsningsgrad: 3
Materiale kontaktoverflade: Ni/Au
Mærkestrøm I 2 A
Udvendig ledningsdiameter: 7,25 mm ±0,3 mm
Yderkappe, materiale: PE-X.
Materiale leder: Blank Cu-litzetråd
Ledningslængde: 5 m
Ledningstværsnit: 8 x 0,25 mm²
Ledningstilslutning: Ledningstilslutning
Standardbetegnelse: M12-stik
Statusvisning: nej
Yderkappe, farve: Sortgrå RAL 7021
Anvendelse: Udendørsområder
Øvrige bestandighed: Bestandig over for brændstoffer (iht. IEC 60811, 168 timer ved 70 °C);UV-bestandig (ifølge din VDE 0276-605)
Kodning: A
Isolationsmodstand: ≥ 100 MΩ*km (ved 20 °C)
Materiale kontakt: CuSn
Prøvespænding: ≥ 3000 V AC (Spark Test)
Statusvisning forefindes: nej
Materiale kontaktholder: PP
Ledningsvægt 81 kg/km.
Afskærmet: Ja
Ledningstype: PE-X sort [28X]
Ledningsopbygning signalledning 32x 0,10 mm
AWG signalledning 24
Lederdiameter inkl. isolering: 1,17 mm ±0,02 mm
Materiale lederisolation: PE-X.
Enkeltleder, farve: Hvid, brun, grøn, gul, grå, rosa, blå, rød
Vægtykkelse indv. Kappe: Ca. 0,50 mm
Vægtykkelse yderkappe: Ca. 0,70 mm
Samlet flertrådet: 8 ledere med fyld til sjæl
Kabel nominel spænding ≤ 300 V AC
Mindste bøjeradius, fast installeret: 5 x D.
Minimumsbøjeradius, fleksibelt installeret: 10 x D.
Min. bøjningsradius, fast monteret: 37 mm
Min. bøjningsradius, bevægeligt: 73 mm
Dynamisk belastningsevne (bøjninger): Bøjecyklusser maks. 1000000, bøjeradius: 10 x D, køreafstand: 10 m, kørehastighed: 3 m/s, acceleration: 10 m/s²
Flammehæmmende: Iht. din en 60332-1-2;iht. din en 50266-2-5
Oliebestandighed: Iht. din en 60811-2-1, 168 timer ved 100 °C;iht. din en 50306
Særlige egenskaber: Induktans ca. 0,48 mH/km;stråleforbundet
Antal kabeludgange: 1
Stikcyklusser: ≥ 100
Tilslutning 1: Tilslutning 1
Kodning: A
Tilslutning 2: Tilslutning 2
Vægtykkelse isolering: Ca. 0,25 mm (lederisolering)
Ledermodstand maks.: ≤ 78 Ω/km (ved 20 °C)
Halogenfri: Iht. din VDE 0472 del 815;iht. din en 50267-2-1
M12: M12
Optisk skærmdækning 85 %
Testspænding leder/skærm: ≥ 1000,00 V AC (til 10 s)
Materiale håndtag: PP
Materiale forskruning: Rustfrit stål
Omgivelsestemperatur (under drift) (stik/bøsning): -40 °C... 105 °C (stik/bøsning)
Driftskapacitet: Ca. 80 pF (leder-leder);ca. 125 pF (leder-skærm)
Materiale fyldstof: PP-garn
Slaglængde samlet flertrådet: 67 mm
PE-X SORT [28X] PE-X SORT [28X]
Omgivelsestemperatur (under drift): -40 °C... 85 °C (ved hurtige temperaturskift (iht. IEC 60512-11-4))

Type: SAC-8P-M12MS/ 5,0-28X SH OD

Produkttype: Sensor-/aktuatorkabel

Tilslutningsside A: M12-stik, lige

Tilslutningsside B: Kabel, åben ende

pol-tal: 8

Kabellængde: 5 m

Kappemateriale: PE-X

Nominel spænding: 30 V/AC
30 V/DC

Udvendig Ø: 7.25 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.25 mm²

Tilslutning: Fri ledningsende

Gevind-type: M12

Kabelfarve: Sortgrå (RAL 7021)

kodning: A

Kontaktmateriale: CuSn

Kontaktoverflade: Ni/Au

: IP65
IP67
IP68
IP69K

Specifikationer: Halogenfri
skærmet

Min. Temperatur: -40 °C

Maks. temperatur: 105 °C

Produc.-delnr.: 1407280

Indhold: 1 stk

Kabel-Ø: 7.25 mm

Kabel-Ø til: 7.25 mm

Kabel-Ø-område: 7.25 mm (max)

Beregnet spænding: 30 V

Skærmet: Ja

UKCA: Ja
