Phoenix Contact 1404548 Kontaktskabgennemførsel Tilslutning, lige Pol-tal (RJ): 8 1 stk

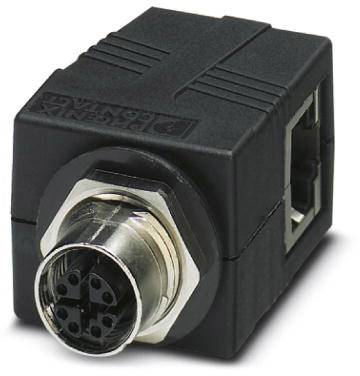

En sort adapterstik med metalgevind og flere tilslutningspunkter, egnet til at forbinde elektriske apparater.

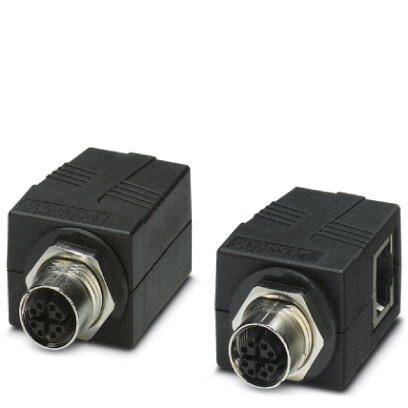

To svarte adaptere med forskellige stik, venstre med en rund ende og højre med et firkantet endestykke, på hvid baggrund.

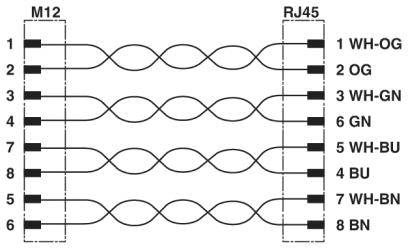

Ledningsdiagram viser pinfordelingen fra M12 til RJ45: 1 til 1 (HV-OG), 2 til 2 (OG), 3 til 3 (HV-GN) osv. Egnet til netværksforbindelser.

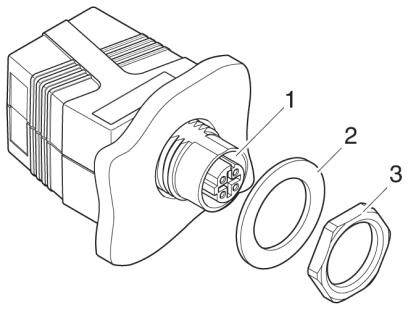

Elektrisk stikforbindelse med tre markerede dele: 1 er stikket, 2 er pakningen, 3 er møtrikken til fastgørelse.

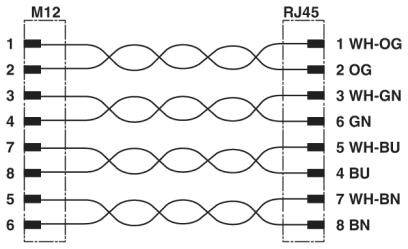

'Diagram over en M12 til RJ45 kabelføring. Viser korresponderende pinnumre mellem stikkene: HV-Orange, Orange, HV-Grøn, Grøn, HV-Blå, Blå, HV-Brun, Brun.'

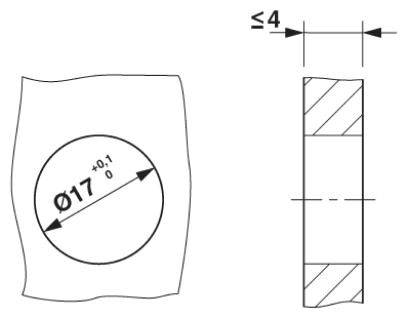

Teknisk tegning af en komponent: En cirkel med en diameter på 17 mm (+0,1/0) og en maksimal tykkelse på 4 mm.

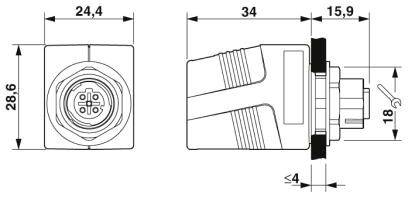

Teknisk tegning af en stikforbinder med dimensioner: 24,4 mm x 28,6 mm og 34 mm dybde. Detaljeret side- og topvisning.
1/7
Lignende billede
Produkttype
Kontaktskabgennemførsel
Konstruktion
Tilslutning, lige
Tilslutningsside A
M12-bøsning, lige
Tilslutningsside B
RJ45 bøsning
pol-tal
8
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering fre. 8. jan. 2027
Antal
Total (650,00 kr. / stk.r)
650,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Brændbarhedsklasse iht. UL 94 V0
Type

VS-BH-M12FSX-10G-RJ45/90

Produkttype

Kontaktskabgennemførsel

Konstruktion

Tilslutning, lige

Tilslutningsside A

M12-bøsning, lige

Tilslutningsside B

RJ45 bøsning

pol-tal

8

Nominel spænding

48 V

Nominel strøm

0.5 A

Nominel strøm - afrundet

500 mA

kodning

X

Kontaktmateriale

Kobberlegering

IP65

Min. Temperatur

-25 °C

Maks. temperatur

+85 °C

Produc.-delnr.

1404548

Indhold

1 stk

RoHS-godkendt

Ja

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2136560 Phoenix Contact 1404548 Kontaktskabgennemførsel Tilslutning, lige Pol-tal (RJ): 8 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136560 Phoenix Contact 1404548 Kontaktskabgennemførsel Tilslutning, lige Pol-tal (RJ): 8 1 stk

Beskrivelse

IP65/67. UL

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
