Phoenix Contact 1089955 Sensor- /aktor-tilslutningsledning M12 Stik, lige 5.00 m Pol-tal (RJ): 4 1 stk Piece

Et sort tilslutningskabel med blottlagte kobberledninger og en rund stik. Bruges til elektriske forbindelser.

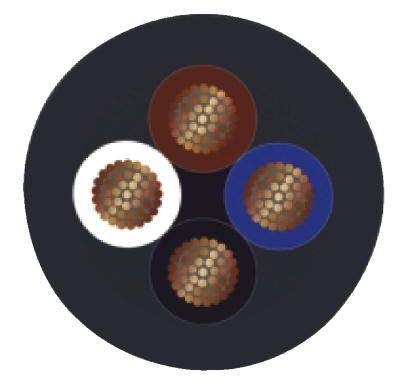

Fire runde kabler er arrangeret i en cirkel i farverne brun, hvid, blå og sort.

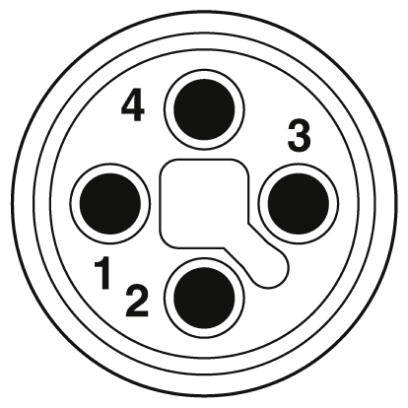

Type-2-stik diagram med fem nummererede tilslutningspunkter viser standardkonfigurationen for elektriske køretøjsopladninger.

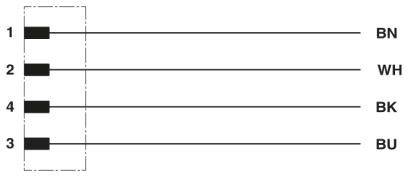

Diagrammet viser en tildeling af tal til farver: 1 til BN, 2 til WH, 4 til BK, 3 til BU.

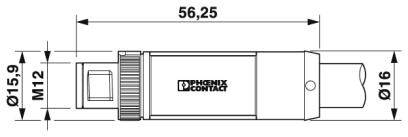

Teknisk tegning af en cylindrisk stik med dimensioner: Længde 56,25 mm, diameter 15,9 mm og 16 mm; gevind M12.
1/5
Lignende billede
Produkttype
Sensor- /aktor-tilslutningsledning
Konstruktion
Stik, lige
Tilslutningsside A
M12-stik, lige
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 2. nov.
18 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
327,20 kr.
3
3% = 31,89 kr.
316,57 kr.
5
5% = 74,45 kr.
312,31 kr.
10
5% = 177,00 kr.
309,50 kr.
25
6% = 522,75 kr.
306,29 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (327,20 kr. / stk.r)
327,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Standarder/bestemmelser: M12-stikforbindelse IEC 61076-2-111
  • Isoleringsmodstand: ≥ 100 MΩ
  • Stikcyklusser>: 100
  • Kabeltype: PVC sort
  • Kabeltype (forkortelse) 110
  • AWG spændingsforsyning 16
  • Yderkappe, farve: Sortgrå RAL 7021
  • Antal bøjecyklusser: 2000000
  • Bevægelsesafstand 10 m
  • Kørehastighed: 3 m/s.
  • Acceleration 10 m/s²
  • Materiale leder: Blank Cu-litzetråd
  • Tilsmudsningsgrad: 3
  • Brændbarhedsklasse iht. UL 94 V0
  • Overspændingskategori: III
  • Materiale håndtag: PP
  • Riftlet materiale: Trykstøbt zink, forniklet
  • Ledningsmodstand: ≤ 13 Ω/km (ved 20 °C)
Emballage-type

Piece

Type

SAC-4P-M12MST/ 5,0-110

Produkttype

Sensor- /aktor-tilslutningsledning

Konstruktion

Stik, lige

Tilslutningsside A

M12-stik, lige

Tilslutningsside B

Kabel, åben ende

pol-tal

4

Kabellængde

5.00 m

Kappemateriale

PVC

Nominel spænding

63 V/DC

Nominel strøm

12 A

Nominel strøm - afrundet

12 A

Tilslutningstværsnit (maks.)

1.5 mm²

Udvendig Ø

7.55 mm

Tilslutning

M12 stik

Gevind-type

M12

Gevind-type kabeltilslutning og montering

M12

kodning

T

Kontaktmateriale

CuZn

Kontaktoverflade

Ni/Au

IP65

Specifikationer

T-kodet

Min. Temperatur

-25 °C

Maks. temperatur

+85 °C

Produc.-delnr.

1089955

Indhold

1 stk

Kabeldiameter (detaljer)

7.55 mm

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209112 Phoenix Contact 1089955 Sensor- /aktor-tilslutningsledning M12 Stik, lige 5.00 m Pol-tal (RJ): 4 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209112 Phoenix Contact 1089955 Sensor- /aktor-tilslutningsledning M12 Stik, lige 5.00 m Pol-tal (RJ): 4 1 stk Piece

Beskrivelse

Power-ledning, 4-polet, PVC, sortgrå RAL 7021, stik lige M12, T-kodet, på fri ledningsende, kabellængde: 5 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
