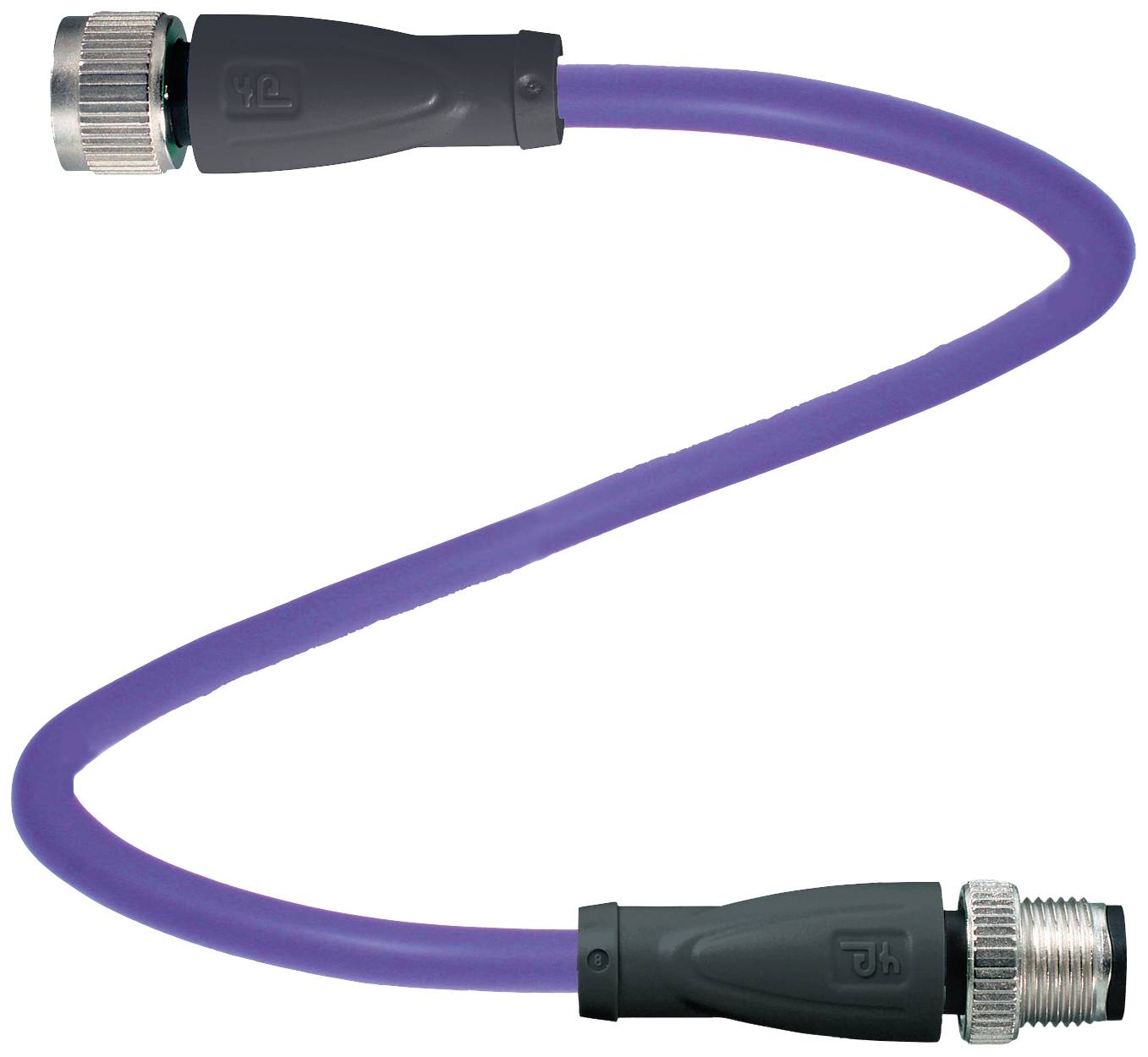

Pepperl+Fuchs 70114146 Sensor-, aktuator-stik, M12 x 1 Lige stik på lige tilslutning 3 m Pol-tal (RJ): 5, 5 1 stk
Produkttype
Sensor-, aktuator-stik,
Konstruktion
Lige stik på lige tilslutning
Tilslutningsside A
M12-bøsning, lige
Tilslutningsside B
M12-stik, lige
pol-tal
5
5
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (550,00 kr. / stk.r)
550,00 kr.
inkl. moms
30 dages returret
Tekniske specifikationer
- Type
V15-G-VT3M-PUR-U/CAN-V15-G
- Produkttype
Sensor-, aktuator-stik,
- Konstruktion
Lige stik på lige tilslutning
- Tilslutningsside A
M12-bøsning, lige
- Tilslutningsside B
M12-stik, lige
- pol-tal
5
5
- Kabellængde
3 m
- Kappemateriale
PUR
- Nominel spænding
60 V/DC
- Nominel strøm
4 A
- Nominel strøm - afrundet
4 A
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
6.1 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Stiktilslutning
- Gevind-type
M12 x 1
- Gevind-type kabeltilslutning og montering
M12 x 1
- kodning
A
- Kontaktmateriale
Au (guld)
- Kontaktoverflade
Au (guld)
- Max. tværsnit
0.34 mm²
- min. tværsnit
0.34 mm²
IP67
IP68
IP69
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
70114146
- Indhold
1 stk
- Kabel-Ø
6.1 mm
- Kabel-Ø til
6.1 mm
- Kabel-Ø fra
6.1 mm
- Kabel-Ø-område
6.1 - 6.1 mm
- Trådløs opladningsfunktion
Nej
- Kabeldiameter (detaljer)
0.34 mm²
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2631299 Pepperl+Fuchs 70114146 Sensor-, aktuator-stik, M12 x 1 Lige stik på lige tilslutning 3 m Pol-tal (RJ): 5, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2631299 Pepperl+Fuchs 70114146 Sensor-, aktuator-stik, M12 x 1 Lige stik på lige tilslutning 3 m Pol-tal (RJ): 5, 5 1 stk
Beskrivelse
Buskabel DeviceNet/CANopen M12-bøsning, lige, på M12-stik, lige A-kodet, 5-polet, PUR-kabel violet, afskærmet, UL-godkendt, Egnet til slæbe, saltvandsbestandig, længde: 3 m.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataStikforbindelse 1 Tilslutning: Bøsning Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal: 5 Kodning: A-kodetStikforbindelse 2 Tilslutning: Stik Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal: 5 Kodning: A-kodetUL File Number: E231213Elektriske dataDriftsspænding: Maks. 48 V AC / 60 V DCDriftsstrøm: Maks. 4 AOverensstemmelseKapslingsklasse: EN 60529Stikforbindelse: Stikforbindelse M12 x 1: IEC 61076-2-101Antændelighed: UL 2556 , IEC 60332-1-2Halogenfri: IEC 60754-1Kemisk bestandighed: Din en 60811-2-1Oliebestandighed: Din en 60811-2-1Godkendelser og certifikaterUL-godkendelse: CMX listed (kabel)Krav til omgivelserOmgivelsestemperatur: Stikforbindelse -25 ... 90 °C (-13 ... 194 °F) Kabel, fast installeret: -20... 80 °C (-4... 176 °F) Kabel, kan bevæges -20... 80 °C (-4... 176 °F)Tilsmudsningsgrad: 3Mekaniske dataStikforbinder Tilspændingsmoment 0,6 Nm Rystelsessikring: Forefindes Værktøjsmontering: Længdekrandel Stikcyklusser: Min. 100 Afskærmning: Skærm på pin 1 og forskruning lagt påBESKYTTELSESKLASSE: IP67 / IP68 / IP69Kabel: I henhold til IEC/en 60228 (din VDE 0295), klasse 5 Kappediameter: 6,1 mm Bøjningsradius > : 8 x ledningsdiameter, bevæget | > 4 x ledningsdiameter, fast installeret Kapphafitz: Maks. 60 N / 100 mm Kappefarve: Violet (ligner RAL 4001) Antal ledere: 4 Ledertværsnit 0,34 mm2 Lederfarve: Leder 1: Rød | leder 2: Sort | leder 3: Hvid | leder 4: Blå Lederopbygning: 7 x 0,254 mm dia. | parvis forseglet ind i stjernergennem Skærm: Cu-flet, fortinnet, 80 % dækning Længde: 3 m Korttegn på kabler: Li 9Y 11Y 4 x 0,34Helbredsmæssig egnethed til bugsering Slæbekædececyklusser: Min. 3000000 Kørehastighed: Maks. 2,5 m/s. Acceleration: Maks. 12 m/s2materialeHalogenfri: JaStikforbinder Riflet skrueforbindelse: Trykstøbt zink, forniklet Håndtag: TPU, sort Kontaktoverflade: Au Antændelighed V-2Kabel Kappe: PUR på polyetherbasis Lederisolering: PP Saltvandsbestandighed: Ja Oliebestandighed: Ja Mikrobenbestandighed: Ja Hydrolysebestandighed: Ja Antændelighed: VW-1
