Name: Pepperl+Fuchs 293708 Sensor-, aktuator-stik, M12 x 1 2 m Pol-tal (RJ): 3, 3 1 stk
Brand: Pepperl+Fuchs
SKU: 2630571
Availability: BackOrder

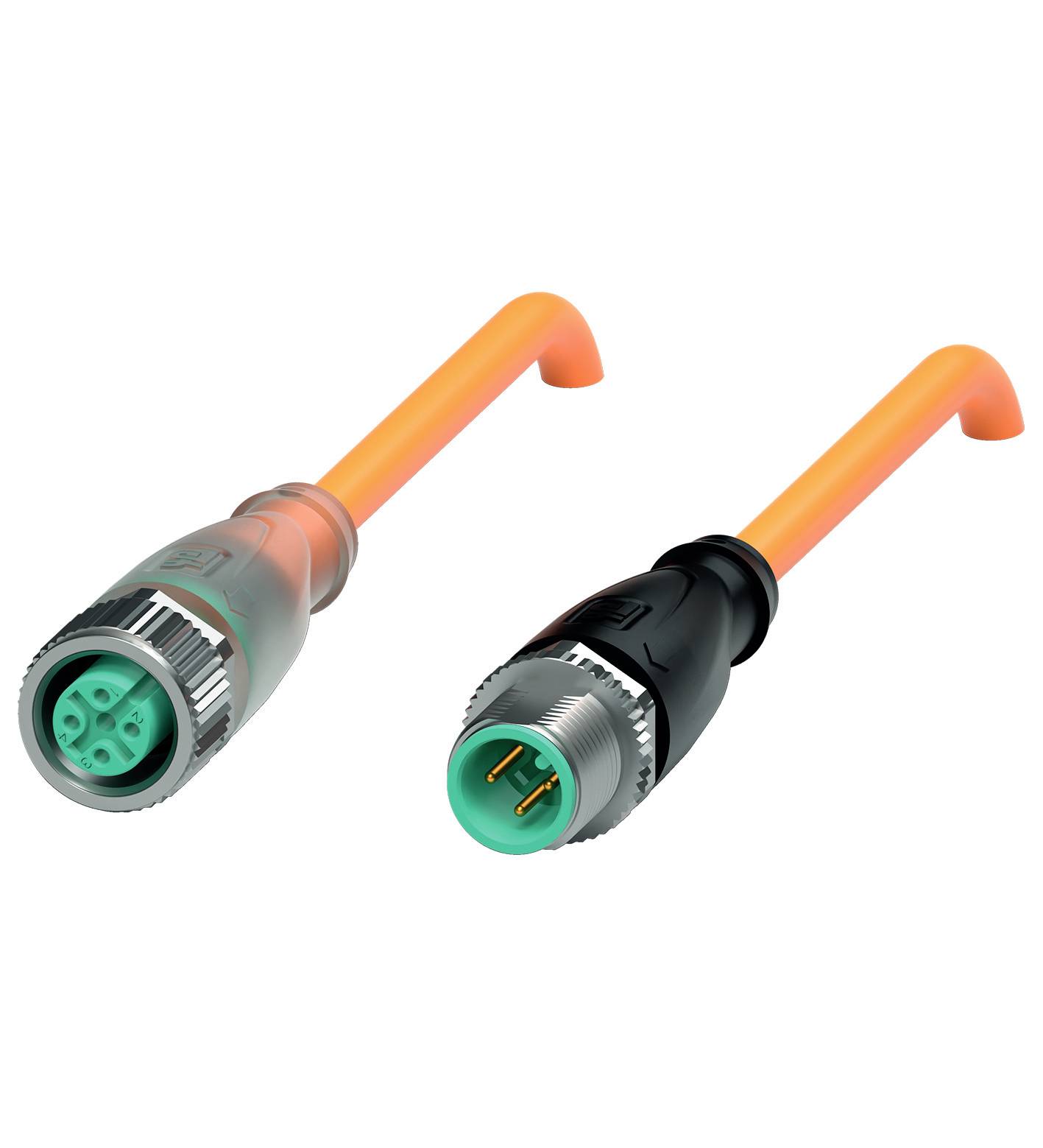

To kontrolstik med orange kabler, hvor det venstre stik har hunstik og det højre stik har hanstik.

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Tilslutningsside A

M12-bøsning, lige

Tilslutningsside B

M12-stik, lige

pol-tal

Kabellængde

2 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 6. nov.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (295,20 kr. / stk.r)

295,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Type: V1-G-E2-OR2M-POC-V1-G

Produkttype: Sensor-, aktuator-stik,

Tilslutningsside A: M12-bøsning, lige

Tilslutningsside B: M12-stik, lige

pol-tal: 3
3

Kabellængde: 2 m

Kappemateriale: POC

Nominel spænding: 24 V/DC

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Udvendig Ø: 4.8 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: M12 bøsning

Gevind-type: M12 x 1

Gevind-type kabeltilslutning og montering: M12 x 1

kodning: A

Kontaktmateriale: Guld

Kontaktoverflade: Guld

: IP68
IP69

Specifikationer: Halogenfri

Min. Temperatur: -40 °C

Maks. temperatur: 150 °C

Lukningstype: Skrue

Produc.-delnr.: 293708

Indhold: 1 stk

Kabel-Ø: 4.8 mm

Trådløs opladningsfunktion: Nej

Kabeldiameter (detaljer): 0.34 mm²

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2630571 Pepperl+Fuchs 293708 Sensor-, aktuator-stik, M12 x 1 2 m Pol-tal (RJ): 3, 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2630571 Pepperl+Fuchs 293708 Sensor-, aktuator-stik, M12 x 1 2 m Pol-tal (RJ): 3, 3 1 stk

Beskrivelse

Forbindelseskabel M12-bøsning på M12-stik A-kodet, LED 3-polet, TPE-kabel svedbestandig orange, længde: 2 m

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataStikforbindelse 1 Tilslutning: Bøsning Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal: 3 Kodning: A-kodetStikforbindelse 2 Tilslutning: Stik Konstruktion M12 Udførelse: Lige Låsning: Skrueforbindelse Poltal: 3 Kodning: A-kodetVisning/betjeningselementerLed grøn: StatusvisningLed gul: Funktionsvisning pin 4Elektriske dataDriftsspænding: Maks. 24 V DC -20 % / +25 %Driftsstrøm: Maks. 4 AOverensstemmelseKapslingsklasse: EN 60529Stikforbindelse: Stikforbindelse M12 x 1: IEC 61076-2-101ANTÆNDELIGHED: IEC 60332-1-2 , ISO 14572 , ISO 6722Halogenfri: IEC 60754-2Hydrolysebestandighed: ISO 6722Oliebestandighed: ISO 14572Krav til omgivelserOmgivelsestemperatur: Stik: -40... 90 °C (-40... 194 °F) Kabel, fast installeret: -40... 120 °C (-40... 248 °F) i 20000 timer | -40... 150 °C (-40... 302 °F) til 3000 timer Kabel, bevægelig: -15... 120 °C (5... 248 °F) i 20000 timer | -15... 150 °C (5... 302 °F) til 3000 timerTilsmudsningsgrad: 3Mekaniske dataStikforbinder Tilspændingsmoment 0,6 Nm Rystelsessikring: Forefindes Værktøjsmontering: Længdekranse og sekskantmøtrik SW = 14 mm Stikcyklusser: Min. 100Beskyttelsesklasse: IP68 / IP69Kabel: I henhold til IEC/en 60228 (din VDE 0295), klasse 5 Kappediameter: 4,8 mm Bøjningsradius > : 10 x ledningsdiameter, bevæget | > 10 x ledningsdiameter, fast installeret Kapphafitz: Maks. 50 N / 300 mm Kappefarve: orange (svarer til RAL 2003) Antal ledere: 4 Ledertværsnit 0,34 mm2 Lederfarve: Leder 1: brun | leder 2: Ikke anvendt | leder 3: Blå | leder 4: Sort Lederopbygning: 19 x 0,16 mm dia Længde: 2 m Kortvarsel på kabler: Li 7Y 41X 4 x 0,34Helbredsmæssig egnethed til bugsering Torsionscyklusser: Min. 300000 Torsionsbelastning: ± 360°/30 cmMaterialeLABS-frihed: JaHalogenfri: JaStikforbinder Skrueforbindelse: Trykstøbt zink, forniklet Greblegeme: TPU, transparent/sort Pakning: FKM Kontaktoverflade: Au Antændelighed V-2Kabel Kappe: POC Lederisolation: ETFE Svejsemodstandsevne: Ja Svedabsorbering: Ja Oliebestandighed: Ja Hydrolysebestandighed: Ja Antændelighed: Brandhæmmende Molkugle-forbundet: Ja
