Name: Pepperl+Fuchs 284231 Sensor-, aktuator-stik, M8 1 m Pol-tal (RJ): 3 1 stk
Brand: Pepperl+Fuchs
SKU: 2630554
Availability: BackOrder

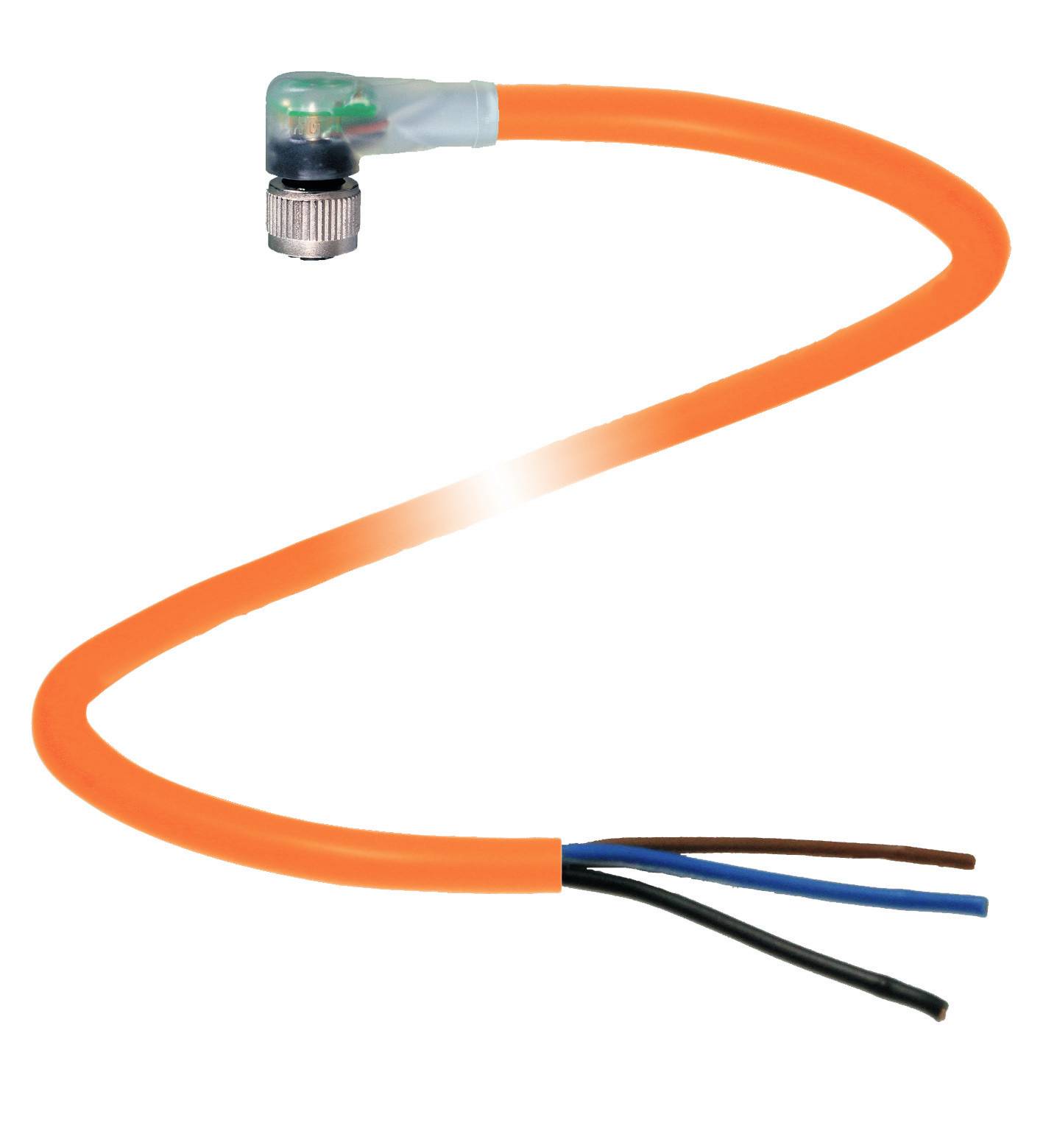

Et orange elkabel med en vinklet stikforbindelse. To blottede kabelender: en blå, en sort og en brun.

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Tilslutningsside A

M8-bøsning, vinklet

Tilslutningsside B

Kabel, åben ende

pol-tal

Kabellængde

1 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 11. dec.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (223,20 kr. / stk.r)

223,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Type: V3-WM-E2-OR1M-POC

Produkttype: Sensor-, aktuator-stik,

Tilslutningsside A: M8-bøsning, vinklet

Tilslutningsside B: Kabel, åben ende

pol-tal: 3

Kabellængde: 1 m

Kappemateriale: POC

Nominel spænding: 24 V/DC

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Udvendig Ø: 4.8 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: M8 bøsning

Gevind-type: M8

Gevind-type kabeltilslutning og montering: M8 x 1

Kabelfarve: Orange

kodning: A

Kontaktmateriale: Guld

Kontaktoverflade: Guld

: IP67

Specifikationer: A kodet

Min. Temperatur: -40 °C

Maks. temperatur: 150 °C

Lukningstype: Skrue

Produc.-delnr.: 284231

Indhold: 1 stk

Kabel-Ø: 4.8 mm

Trådløs opladningsfunktion: Nej

Kabeldiameter (detaljer): 0.34 mm²

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2630554 Pepperl+Fuchs 284231 Sensor-, aktuator-stik, M8 1 m Pol-tal (RJ): 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2630554 Pepperl+Fuchs 284231 Sensor-, aktuator-stik, M8 1 m Pol-tal (RJ): 3 1 stk

Beskrivelse

Kabeldåse M8 A-kodet, LED 3-polet, TPE-kabel svedbestandig orange, længde: 1 m

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataStikforbindelse 1 Tilslutning: Bøsning Konstruktion M8 Udførelse: Vinklet Låsning: Skrueforbindelse Poltal: 3 Kodning: A-kodetVisning/betjeningselementerLed grøn: StatusvisningLed gul: Funktionsvisning pin 4Elektriske dataDriftsspænding: Maks. 24 V DC -20 % / +25 %Driftsstrøm: Maks. 3 AOverensstemmelseKapslingsklasse: EN 60529Stikforbindelse: Stikforbindelse M8 x 1: IEC 61076-2-104ANTÆNDELIGHED: IEC 60332-1-2 , ISO 14572 , ISO 6722Halogenfri: IEC 60754-2Hydrolysebestandighed: ISO 6722Oliebestandighed: ISO 14572Krav til omgivelserOmgivelsestemperatur: Stik: -40... 90 °C (-40... 194 °F) Kabel, fast installeret: -40... 120 °C (-40... 248 °F) i 20000 timer | -40... 150 °C (-40... 302 °F) til 3000 timer Kabel, bevægelig: -15... 120 °C (5... 248 °F) i 20000 timer | -15... 150 °C (5... 302 °F) til 3000 timerTilsmudsningsgrad: 3Mekaniske dataStikforbinder Tilspændingsmoment 0,4 Nm Rystelsessikring: Forefindes Værktøjsmontering: Længdekrandel Stikcyklusser: Min. 100Kapslingsklasse:IP67Kabel: I henhold til IEC/en 60228 (din VDE 0295), klasse 5 Kappediameter: 4,8 mm Bøjningsradius > : 10 x ledningsdiameter, bevæget | > 10 x ledningsdiameter, fast installeret Kapphafitz: Maks. 50 N / 300 mm Kappefarve: orange (svarer til RAL 2003) Antal ledere: 4 Ledertværsnit 0,34 mm2 Lederfarve: Leder 1: brun | leder 2: Ikke anvendt | leder 3: Blå | leder 4: Sort Lederopbygning: 19 x 0,16 mm dia Længde: 1 m Kortvarsel på kabler: Li 7Y 41X 4 x 0,34Helbredsmæssig egnethed til bugsering Torsionscyklusser: Min. 300000 Torsionsbelastning: ± 360°/30 cmMaterialeLABS-frihed: JaHalogenfri: JaStikforbinder Skrueforbindelse: Trykstøbt zink, forniklet Greblegeme: TPU, transparent Kontaktoverflade: Au Antændelighed V-2Kabel Kappe: POC Lederisolation: ETFE Svejsemodstandsevne: Ja Svedabsorbering: Ja Oliebestandighed: Ja Hydrolysebestandighed: Ja Antændelighed: Brandhæmmende Molkugle-forbundet: Ja
