Name: Panasonic JJM1A12 Køretøjsrelæ 12 V/DC 20 A 1 x sluttekontakt
Brand: Panasonic
SKU: 504949
Availability: InStock

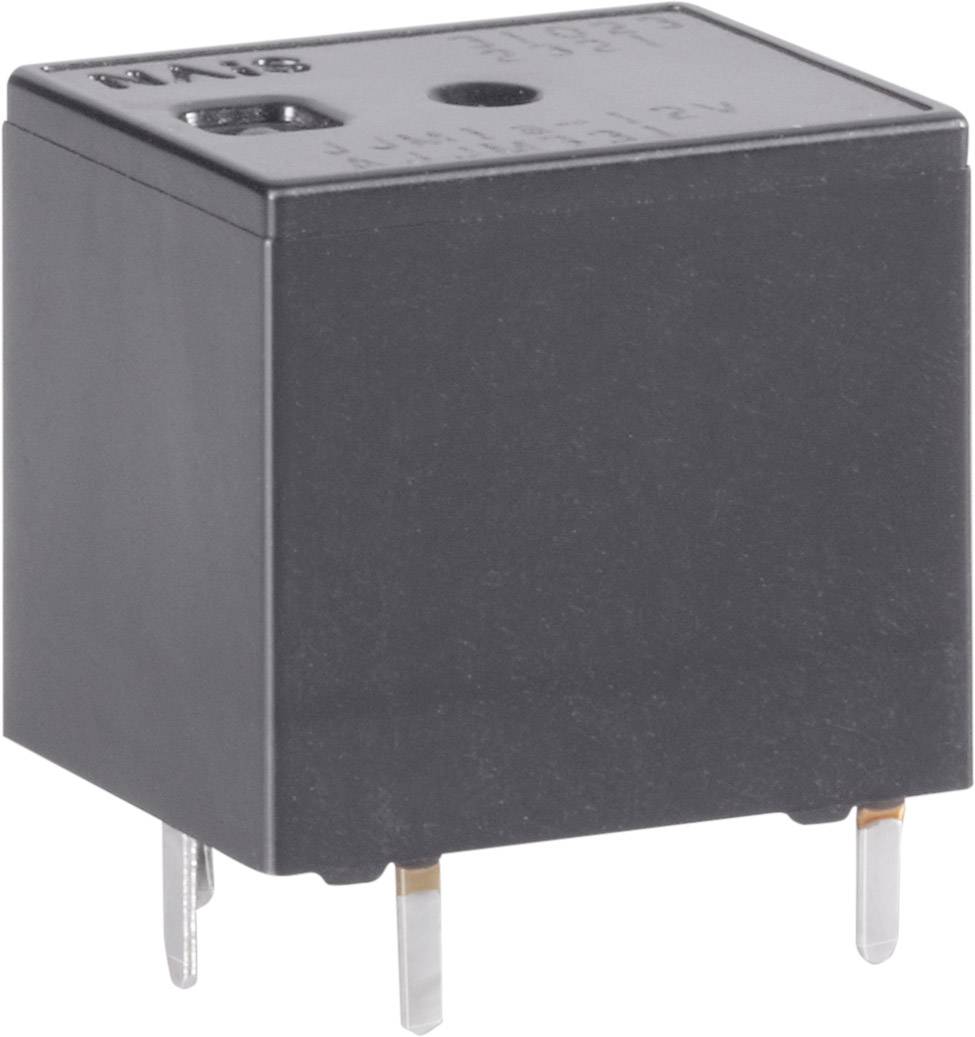

Et firkantet sort elektronisk relæ med fire metalliske tilslutninger, som bruges i elektriske kredsløb.

Diagram over en elektronisk komponent med dimensioner i millimeter. Forfra- og sidevisning viser forskellige mål. Note nederst forklarer, at et markeret stik kun gælder for Type 1 Form C.

Teknisk tegning af et rektangulært komponent med boringer og dimensionsangivelser i millimeter for bredde, højde og borehuldiameter.

Relæsymbol med tre tilslutninger: COM, SPOLE, NO. Kontakt i hvilestilling åben.

'Elektrisk kredsløb med tre transistorer. Værdier: 15,5 (810), 12 (412), 13,9 (546).'

1/5

Produkttype

Køretøjsrelæ

Nominel spænding spole

12 V/DC

Kontakttype

1 x sluttekontakt

Tilslutning

Lodning

Koblingsspænding (max.)

14 V/DC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 11. nov.

9 stk. (Så længe lager haves)

Antal

stk.

Total (27,90 kr. / stk.r)

27,90 kr.

inkl. moms

Kun 9 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Indkoblingsstrøm: 40 A
Skifte strøm (min.): (ved 12 V/DC) 1 A
Spoleeffekt: 640 mW

Produkttype: Køretøjsrelæ

Type: JJM1A12

Specifikationer: uden fastgøringsvinkel

Nominel spænding spole: 12 V/DC

Kontakttype: 1 x sluttekontakt

Kontaktmateriale: Sølvlegering

Tilslutning: Lodning

Koblingsspænding (max.): 14 V/DC

Brydestrøm (max.): 20 A

Omkoblingsstrøm skydekontakt (max.): 20 A

Modstand (spole): 225 Ω

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 12 mm

H: 13.9 mm

L: 15.5 mm

Dim.: (L x B x H) 15.5 x 12 x 13.9 mm

Type: JJM1A12

Dokumenter og downloads

Datablad

Datablad 504949 Panasonic JJM1A12 Køretøjsrelæ 12 V/DC 20 A 1 x sluttekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 504949 Panasonic JJM1A12 Køretøjsrelæ 12 V/DC 20 A 1 x sluttekontakt

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Kompakt, pladsbesparende bilindustrien relæer med meget høj startstrøm i den forseglede boliger. Anvendelse: komfort elektronik, vinduer, centrallås, klimaanlæg, soltag, Vinduesvisker, ventilator, udvendig spejl justering, belysning, vindue varmelegeme.

Tip

Oplysningerne på skift strøm vedrører Maksimal belastning. For yderligere specifikationer henvises til den omfattende dokumentation, der kan downloades uden beregning.
