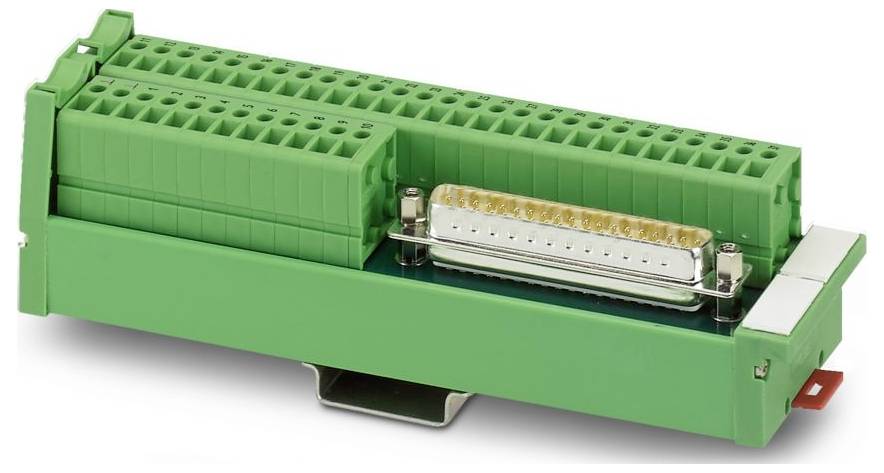

Overdragelsesmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Indhold: 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Overdragelsesmodul
Samlet poltal
37
Tilslutning
D-SUB-stiftliste
Skruer
Fastgørelsestype
Bæreskinnemontering
AWG
24 - 14
Datablad (PDF)
Tekniske specifikationer
- Poltal 38
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,4 Nm... 0,5 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²;0,25 mm² ... 1,5 mm² (kabelsko uden plastmuffe);0,25 mm² ... 1,5 mm² (kabelsko med plastmuffe)
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 45 mm
- Højde: 156 mm
- Dybde: 46,6 mm
- Farve: Grøn (RAL 6021).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 70 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN IEC 60664-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 9 mm
- Luft- og krybestrækning: Luft- og krybestrækning
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Afstand: 5 mm
- Tilslutning iht. standard: IEC 60807-2
- Certifikat: UKCA-konform
- Artikelmål: Artikelmål
- Isolering: Funktionsisolering
- UKCA: UKCA
- Mærkeisolationsspænding: 125 V
- Nominel impulsspænding 1,2 kV (1,2 / 50 μs)
- Kapslingsklasse (monteringssted): ≥ IP54
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,2 mm²... 0,75 mm²;0,25 mm² ... 0,34 mm² (kabelsko uden plastmuffe)
- Statusvisning forefindes: nej
- Antal tilslutninger: 1
- Isoleringsegenskaber: Luft- og krybestrækning: Isoleringsegenskaber: Luft- og krybestrømsstrækning
- Isoleringsmateriale type hus: PVC
- Stikcyklusser: > 500
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Elektricitet (pr. område): ≤ 2,5 A.
- Strøm (total strøm): ≤ 55,5 A.
- Tilslutning 1 (styringsniveau): Tilslutning 1 (styringsniveau)
- Tilslutning 2 (feltniveau): Tilslutning 2 (feltniveau)
- Ledertværsnit fast (2 ledere med samme tværsnit): 0,2 mm²... 0,75 mm²
- Kapslingsklasse (modul): IP20
- Produkttype
Overdragelsesmodul
- Samlet poltal
37
- Tilslutning
D-SUB-stiftliste
Skruer
- Fastgørelsestype
Bæreskinnemontering
24 - 14
- Dim.
(L x B x H) 46.6 x 45 x 156 mm
- Indhold
1 stk
- Poltal
37
- Bredde
45 mm
- H
156 mm
- L
46.6 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
46.6 mm
- Målestrøm
2,5 A
- Beregnet spænding
30 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580367 Overdragelsesmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580367 Overdragelsesmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Indhold: 1 stk
Beskrivelse
VARIOFACE SLIM-LINE, med skruetilslutning og D-subminiature-stiftliste, til montering på tværs på NS 35/7,5, poltal 37
