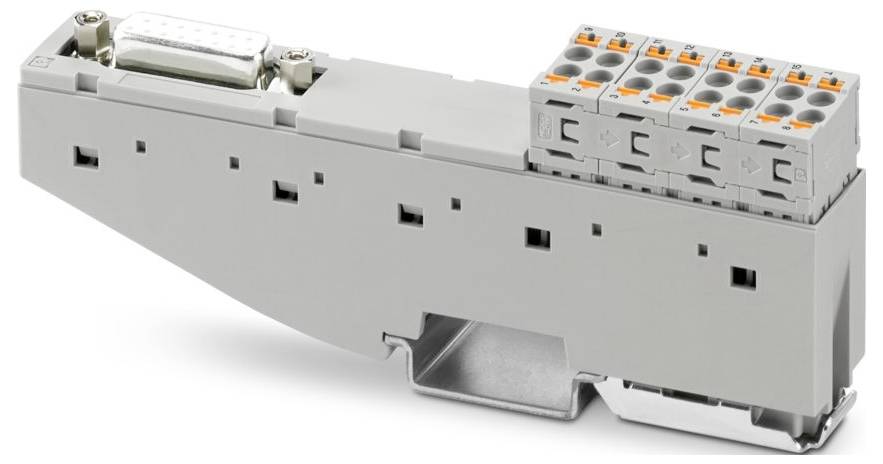

Overdragelsesmodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Indhold: 1 stk
Produkttype
Overdragelsesmodul
Samlet poltal
15
Tilslutning
D-SUB-tilslutningsliste
Push-in-fjederkrafttilslutning
Fastgørelsestype
Bæreskinnemontering
AWG
24 - 16
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: VARIOFACE Front Connect
- Poltal: 16
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²;0,25 mm² ... 1,5 mm² (kabelsko uden plastmuffe);0,25 mm² ... 1,5 mm² (kabelsko med plastmuffe)
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 18,9 mm
- Højde: 127,2 mm
- Dybde: 46,85 mm
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C (≤ 2000 m);-40 °C... 63 °C (2001 m - 3000 m)
- Højde: ≤ 3000 m.
- Standarder/bestemmelser: Din en 60664-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 10 mm
- Luft- og krybestrækning: Luft- og krybestrækning
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- MÆRKNING: CSA C22.2 NO. 61010-2-201
- UL, USA / Canada: UL, USA / Canada
- Tilslutning i henhold til standard: IEC 60807-2;din 41652
- Artikelmål: Artikelmål
- Isolering: Funktionsisolering
- Mærkeisolationsspænding: 63 V
- Nominel impulsspænding 0,8 kV (1,2 / 50 μs)
- Kapslingsklasse (monteringssted): IP54 (monteringssted)
- CSA, USA/Canada: CSA, USA/Canada
- Antal tilslutninger: 1
- Isoleringsegenskaber: Luft- og krybestrækning: Isoleringsegenskaber: Luft- og krybestrømsstrækning
- Feltniveau: Feltniveau
- Kontrolniveau: Kontrolniveau
- Maks. Tilladt strøm: 2 A (pr. gren)
- Maks. Tilladt driftsspænding 30 V AC;60 V DC
- Produkttype
Overdragelsesmodul
- Samlet poltal
15
- Tilslutning
D-SUB-tilslutningsliste
Push-in-fjederkrafttilslutning
- Fastgørelsestype
Bæreskinnemontering
24 - 16
- Dim.
(L x B x H) 46.85 x 18.9 x 127.2 mm
- Indhold
1 stk
- Poltal
15
- Bredde
18.9 mm
- H
127.2 mm
- L
46.85 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
1.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
46.85 mm
- Målestrøm
2 A
- Beregnet spænding
30 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583779 Overdragelsesmodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583779 Overdragelsesmodul Phoenix Contact 1278824 VFC-PT/D15SUB/F Indhold: 1 stk
Beskrivelse
VARIOFACE front Connect, 1:1 D-sub-overgivningsmodul med push-in-fronttilslutninger og D-sub-bøsningsliste, poltal: 15, bredde: 19 mm
