Name: Molex Indbygningsbøsningsliste (standard) Samlet antal poler 22 Rastermål: 1.27 mm 877131001 1 stk Tray
Brand: Molex
SKU: 2450421
Availability: InStock

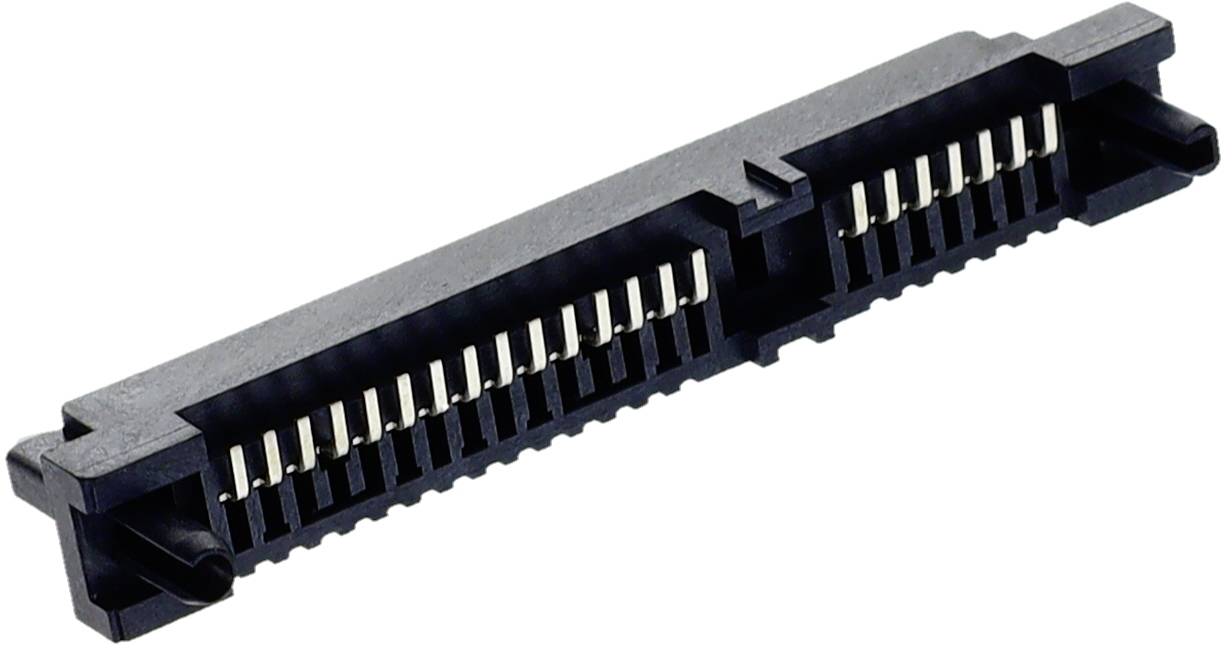

Molex Indbygningsbøsningsliste (standard) Samlet antal poler 22 Rastermål: 1.27 mm 877131001 1 stk Tray-0

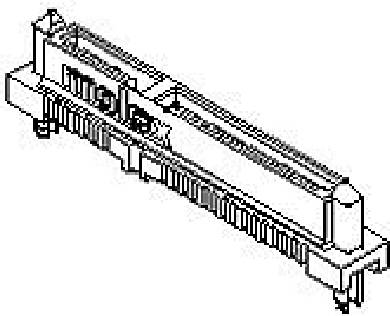

En detaljeret teknisk tegning af en elektrisk stikforbinder med ben og plastikkappe, vist i en sidelig perspektivisk vinkel.

1/2

Lignende billede

Produkttype

Indbygningsbøsningsliste (standard)

Rækkeantal

1.27 mm

Samlet antal poler

Emballage-type

Tray

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Hurtig levering tors. 29. okt.

384 stk. (Så længe lager haves)

Antal

stk.

Total (9,60 kr. / stk.r)

9,60 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 1
Samlet antal poler: 22

Vigtig information

Tekniske specifikationer

Please review product datasheet for further information.

Emballage-type: Tray

Produkttype: Indbygningsbøsningsliste (standard)

Rækkeantal: 1

Særlige kendetegn:: med låsefunktion

RM: 1.27 mm

Poltal hver række: 22

Samlet antal poler: 22

Nominel strøm: 1.5 A

Nominel strøm - afrundet: 1.5 A

Indhold: 1 stk

Tilslutning: SMT

Belægningstykkelse printside: 2.54 µm

Overfladetykkelse stikside: 0.762 µm

Chassismateriale: Termoplast, højtemperaturresistent

Produc.-delnr.: 877131001

Kontaktmateriale: Kobberlegering

Kontaktoverflade printside: Tin

Kontaktoverflade stikside: Guld

Nominel spænding: 30 V

RoHS-godkendt: Ja

Plug-in retning: Lodret til printplade

Maks. temperatur: +105 °C

Min. Temperatur: -40 °C

Type: Molex MOL DataCom & Specialty

Ingeniørarbejde Del nr.: 87713-1001

Ingeniørarbejde Serienavn: SATA SMT Std Ht Rcpt

Ingeniørarbejde Serienr.: 87713

Dokumenter og downloads

Datablad

Datablad 2450421 Molex Indbygningsbøsningsliste (standard) Samlet antal poler 22 Rastermål: 1.27 mm 877131001 1 stk Tray

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2450421 Molex Indbygningsbøsningsliste (standard) Samlet antal poler 22 Rastermål: 1.27 mm 877131001 1 stk Tray

Ledningsdiagram

Ledningsdiagram 2450421 Molex Indbygningsbøsningsliste (standard) Samlet antal poler 22 Rastermål: 1.27 mm 877131001 1 stk Tray

Beskrivelse

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Beskrivelse

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
