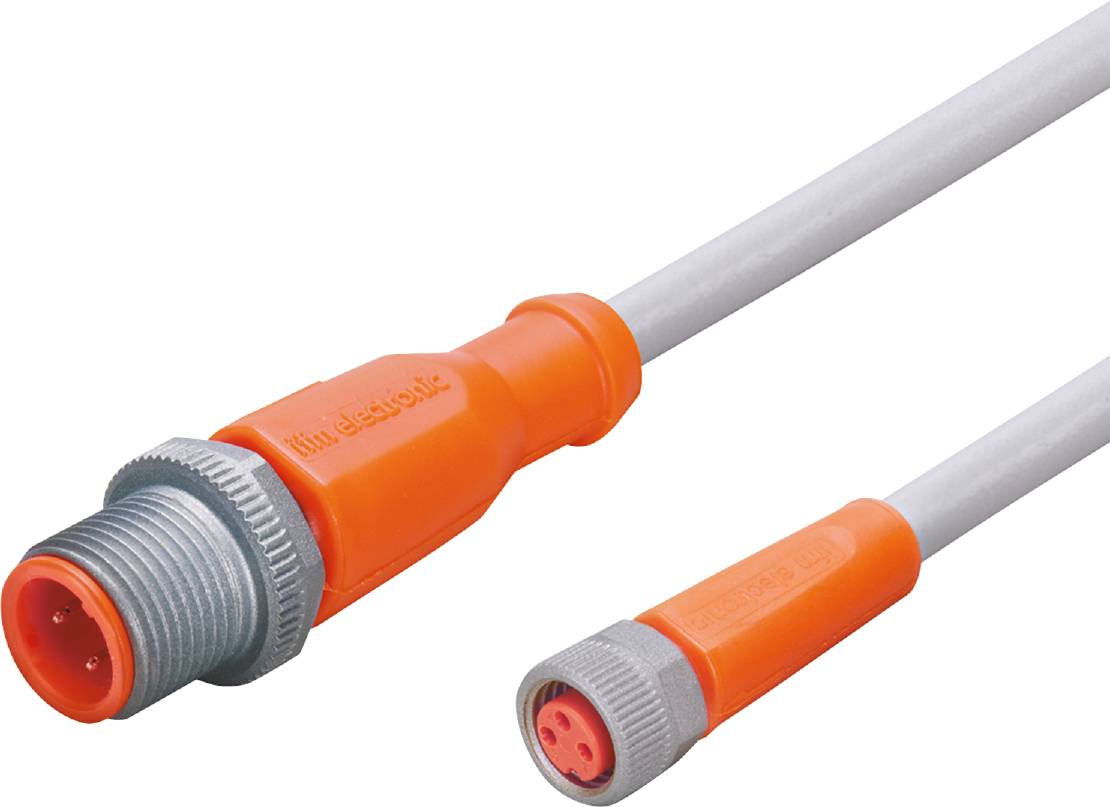

Lignende billede
ifm Electronic EVW076 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 3 1 stk
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, lige
Tilslutningsside A
M8
Tilslutningsside B
M12
pol-tal
3
3
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Bestandig svejsegnister PUR-kabel med slæbekædelimeniskegnethed
- Møtrik med svedafvisende specialbelægning
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 2 mio.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Applikation: Svejsesømme
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 33.300
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, grå, dia. 4,5 mm; ikke stråleforbundet (genanvendelig); svedgnistbestandig; 3 x 0,25 mm² (32 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: 1.stik - Pinlayout: 0061 - stikforbindelse: 1 x M12, lige; kodning: A; fastlåsning: Messing, non-stick belægning; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm / 3. bøsning - pinlayout: 0013 - stikforbindelse: 1 x M8, lige; kodning: A; fastlåsning: messing, non-stick-belægning; kontakter: forgyldt; tilspændingsmoment: 0,3...0,5 Nm
- Samlet strømbelastning [A]: 3
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, non-stick-belagt
- Type
EVW076
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, lige
- Tilslutningsside A
M8
- Tilslutningsside B
M12
- pol-tal
3
3
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.25 mm²
- Udvendig Ø
4.5 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.25 mm²
- Tilslutning
M12 stik
- Gevind-type
M12
- kodning
A
A
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.25 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVW076
- Indhold
1 stk
- Kabel-Ø
4.5 mm
- Kabel-Ø til
4.5 mm
- Kabel-Ø-område
4.5 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316030 ifm Electronic EVW076 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 3 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316030 ifm Electronic EVW076 Forbindelsesledning M12 Stik, lige, Tilslutning, lige 0.3 m Pol-tal (RJ): 3, 3 1 stk
Beskrivelse
Ifm EVW076 forbindelseskabel
