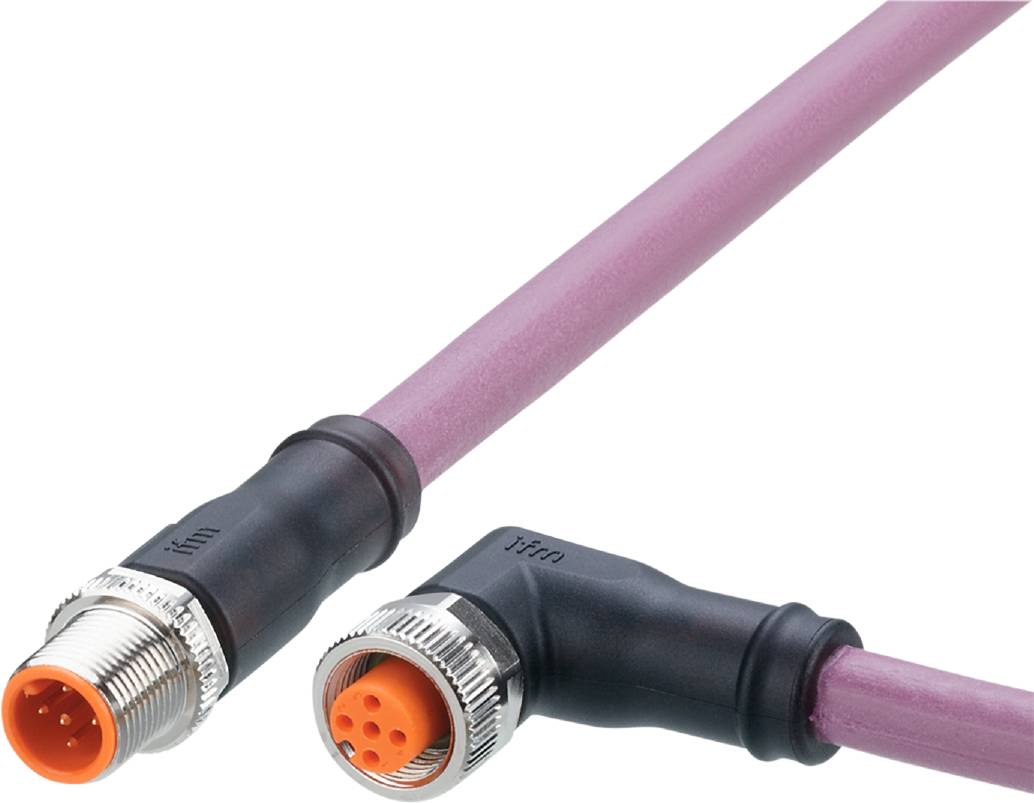

ifm Electronic EVC952 Forbindelsesledning Stik, lige, Tilslutning, vinklet 5 m Pol-tal (RJ): 5, 5 1 stk
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
M12
pol-tal
5
5
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Stort kabeltværsnit til reduktion af spændingsfald
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 14,5 x 14,5 x 48,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...80
- Applikation: CAN-bus
- Særlige egenskaber: Halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V] < : 30 AC / < 36 DC
- Vægt [g]: 517.950
- Kabler: 2 - Kabel 5 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; RD / BK: 2 x 0,75 mm² (42 x dia. 0,15 mm) / 2. - Kabel 5 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; WH/BU: 2 x 0,5 mm² (19 x dia. 0,19 mm) / 2. - Kabel 5 m, PUR, halogenfri, violet, dia. 8,4 mm, afskærmet; screen: 1 x 0,75 mm² (42 x dia. 0,15 mm)
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Stikforbindelse 1. Stik - Pinlayout: 0063 - stikforbindelse: 1 x M12, lige; kodning: A; greb: TPU, sort; lås: messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm / 3. tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; greblegeme: TPU, sort; lås: messing, forniklet; tætning: FKM; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Materiale pakning: FKM
- Materiale håndtag: TPU
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC952
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
5
5
- Kabellængde
5 m
- Kappemateriale
PUR
- Nominel spænding
30 V/AC
36 V/DC
- kodning
A
A
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Produc.-delnr.
EVC952
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3318896 ifm Electronic EVC952 Forbindelsesledning Stik, lige, Tilslutning, vinklet 5 m Pol-tal (RJ): 5, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3318896 ifm Electronic EVC952 Forbindelsesledning Stik, lige, Tilslutning, vinklet 5 m Pol-tal (RJ): 5, 5 1 stk
Beskrivelse
Ifm EVC952 forbindelseskabel
