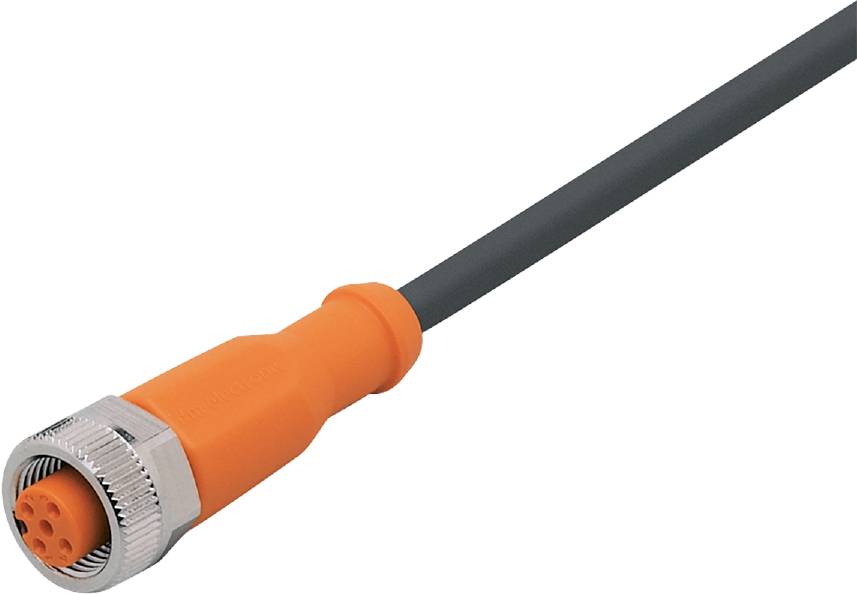

Lignende billede
ifm Electronic EVC083 Tilslutningsledning M12 Tilslutning, lige 20 m Pol-tal (RJ): 5 1 stk
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, lige
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 15,5 x 15,5 x 45
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 250 AC / < 300 DC
- Vægt [g]: 565.200
- Kabel: Kabel: 20 m, PUR, halogenfri, sort, dia. 4,3 mm; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- Lejefugtighed [%]: 10...100
- Opbevaringstemperatur [°C]: -25...55
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; fastlåsning: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC083
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, lige
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
20 m
- Kappemateriale
PUR
- Nominel spænding
250 V/AC
300 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- min. tværsnit
0.34 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC083
- Indhold
1 stk
- Kabel-Ø
4.3 mm
- Kabel-Ø til
4.3 mm
- Kabel-Ø-område
4.3 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316887 ifm Electronic EVC083 Tilslutningsledning M12 Tilslutning, lige 20 m Pol-tal (RJ): 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316887 ifm Electronic EVC083 Tilslutningsledning M12 Tilslutning, lige 20 m Pol-tal (RJ): 5 1 stk
Beskrivelse
Ifm EVC083 tilslutningskabel med bøsning
