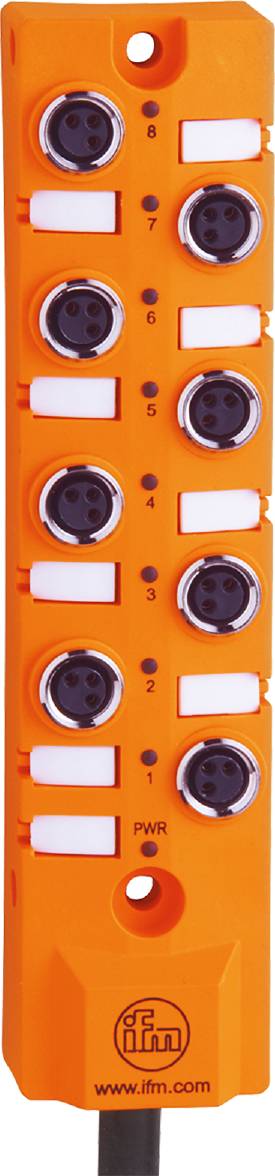

ifm Electronic EBC070 Sensor-/Aktor-Verteiler ARC adapter M8 2 m Pol-tal (RJ): 3 1 stk
Produkttype
Sensor-/Aktor-Verteiler ARC adapter
Tilslutningsside A
M8
Tilslutningsside B
Kabel, åben ende
pol-tal
3
Kabellængde
2 m
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Kompakt konstruktion til anvendelse i trange indbygningsforhold
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
- Godt synlige LED'er til visning af koblingstilstand og drift
Tekniske specifikationer
- Antal stikpladser centralfordeler: 8
- Display: Koblingstilstand: 8 x LED, gul; drift: 1 x LED, grøn
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...80
- Udførelse stikforbindelse M8
- Særlige egenskaber: Halogenfri; forgyldte kontakter; slæbekædelægegnethed
- Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
- Elektrisk udførelse: PNP
- Vægt [g]: 282.700
- Kabel: 2 m, PUR, halogenfri, sort, dia. 7,4 mm; 8 x 0,34 mm² (43 x dia. 0,1 mm) / kabel: 2 m, PUR, halogenfri, sort, dia. 7,4 mm; 2 x 0,75 mm² (21 x dia. 0,2 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68
- Beskyttelsesklasse: III
- Stikforbindelse: Stik - Pinlayout: 0013 - stikforbindelse: 8 x M8; kodning: A; greb: PBT-GF 20 / messing, forniklet; kontakter: Forgyldt
- Samlet strømbelastning [A]: 6
- Strømbelastningsevne pr. modul / stikplads [A]: 2
- Omgivelsestemperaturen bevæger [°C]: -5...60
- Materiale håndtag: PBT-GF 20 / messing, forniklet
- Type
EBC070
- Produkttype
Sensor-/Aktor-Verteiler ARC adapter
- Tilslutningsside A
M8
- Tilslutningsside B
Kabel, åben ende
- pol-tal
3
- Kabellængde
2 m
- Kappemateriale
PUR
- Nominel spænding
30 V/DC
- Tilslutningstværsnit (maks.)
0.75 mm²
- Udvendig Ø
7.4 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.75 mm²
- Tilslutning
M8 bøsning
- Gevind-type
M8
- kodning
A
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.75 mm²
- Specifikationer
Halogenfri
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Lukningstype
O-ring
- Produc.-delnr.
EBC070
- Indhold
1 stk
- Kabel-Ø
7.4 mm
- Kabel-Ø til
7.4 mm
- Kabel-Ø-område
7.4 mm (max)
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3318938 ifm Electronic EBC070 Sensor-/Aktor-Verteiler ARC adapter M8 2 m Pol-tal (RJ): 3 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3318938 ifm Electronic EBC070 Sensor-/Aktor-Verteiler ARC adapter M8 2 m Pol-tal (RJ): 3 1 stk
Beskrivelse
Ifm EBC070 centralfordeler
