Name: HARTING 15822082601333 Multistikfatning 1 stk
Brand: HARTING
SKU: 2999570
Availability: BackOrder

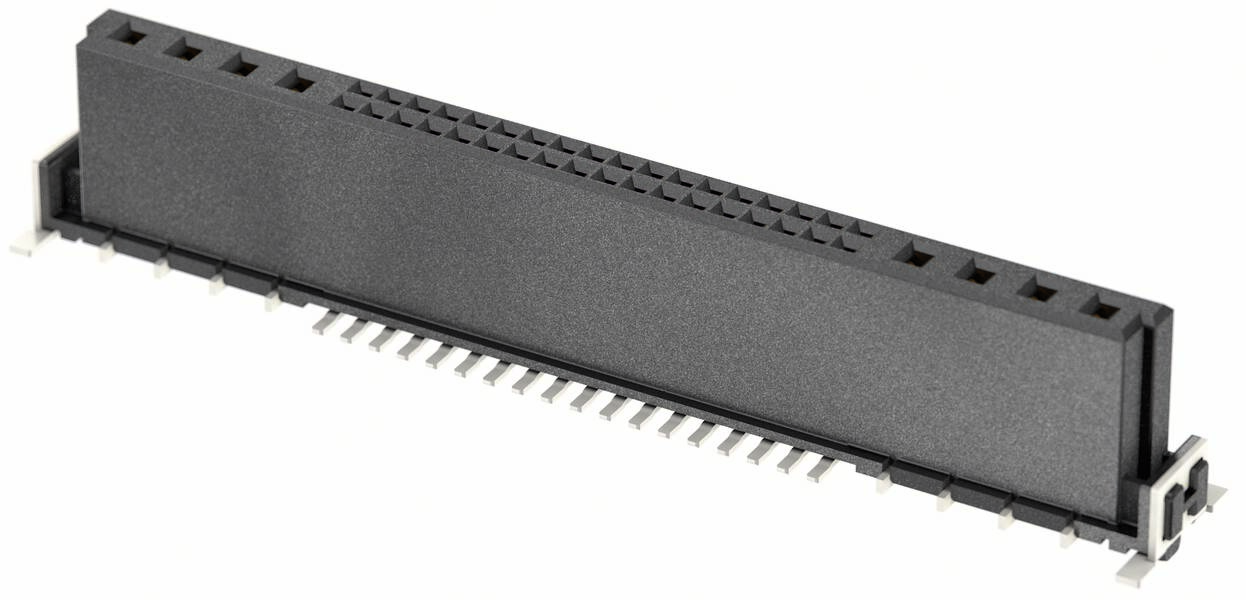

Et sort, rektangulært stikforbindelseshus med flere ben er placeret på en hvid overflade.

Produkttype

Multistikfatning

Konstruktion

lige

1.27 mm

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 25. feb. 2027

Antal

stk.

Total (119,00 kr. / stk.r)

119,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 10
Indhold 1 stk

Tekniske specifikationer

Serie: Har-flex®
Komponent: Multistikfatning
Kontaktbeskrivelse: Lige
Tilslutning: Reflowloddetilslutning (SMT)
Arten af forbindelsen: Motherboard to daughi;mezzanine
Antal kontakter: 10
Raster, tilslutningsside: 1,27 mm;2,54 mm
Isoleringsmodstand: >1010 Ω
Gennemgangsmodstand: ≤25 mΩ
Grænsetemperatur: -55 +125 °C
Stikcyklusser: ≥ 500
Prøvespænding Ueff: 0,5 kV signal;1,39 kV signal / power;1,39 kV Power / Power
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Liquid-crystal polymer (LCP)
Farve indsats: Sort
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Betegnelse: Hybrid
Raster, stikside: 1,27 mm;2,54 mm
Luftstrækning: ≥0,4 mm signalkontakter;≥1,74 mm Powerkontakter;≥1,11 mm signal- over powerkontakter
Krybestrækning: ≥0,4 mm printplade: Signalkontakter;≥1,74 mm printplade: Powerkontakter;≥1,11 mm printplade: Signal- over Powerkontakter;≥0,4 mm stikforbindelse: Signalkontakter;≥1,89 mm stikforbindelse: Powerkontakter;≥2,09 mm stikforbindelse: Signal- over powerkontakter
Stabelhøjde 9,05 mm
Antal signalkontakter 8
Antal powerkontakter: 2
Mærkespænding: Iht. IEC 60664-1
Målestødspænding 1,5 kV
Tilsmudsningsgrad: 2
Moisture Sensitivity Level (MSL): 1 til ECA/IPC/JEDEC J-STD-020D
Process Sensitivity Level (PSL): R0 til ECA/IPC/JEDEC J-STD-020D
Planaritet for kontakter: Hele 0,12 mm

Produkttype: Multistikfatning

Konstruktion: lige

Samlet antal poler: 10

RM: 1.27 mm
2.54 mm

Tilslutning: SMT

Producentfarve: Sort

Chassismateriale: PA

Produc.-delnr.: 15822082601333

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 15 82 208 2601 333

Gennemgangsmodstand: 25 mΩ

Isolationsmodstand: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokumenter og downloads

Datablad

Datablad 2999570 HARTING 15822082601333 Multistikfatning 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2999570 HARTING 15822082601333 Multistikfatning 1 stk

Beskrivelse

Multistikfatning, reflowloddetilslutning (SMT), kontakter: 10, lige, kobberlegering, rustfrit stål via Ni stiksidet, Sn via Ni-tilslutningsside

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
