Name: HARTING 15130802401000 Hankonnektor Antal rækker 2 250 stk
Brand: HARTING
SKU: 3002802
Availability: BackOrder

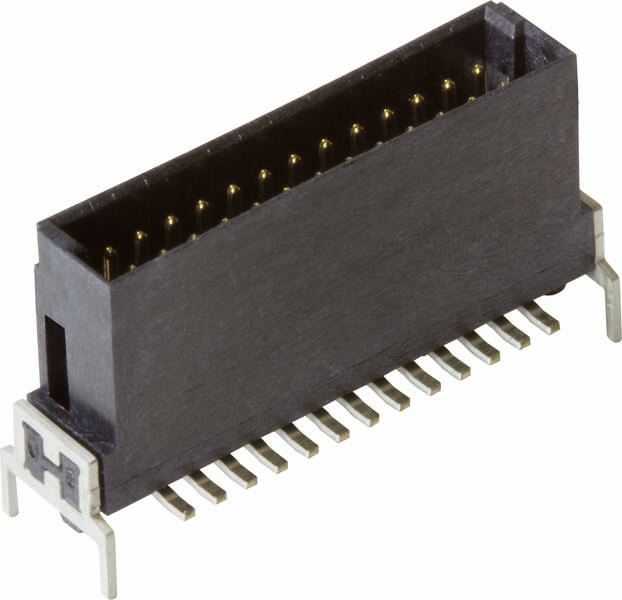

Sort stikforbinder med flere metalcontakter, sidemonteringsben og rektangulær form, egnet til printplademontering.

Produkttype

Hankonnektor

Konstruktion

lige

1.27 mm

Indhold

250 stk

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 11. mar. 2027

Antal (pakningsstørrelse 250 stk)

Sæt

Total (13.290,00 kr. / stk.r)

13.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 80
Antal rækker 2
Indhold 250 stk

Tekniske specifikationer

Serie: Har-flex®
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Reflowloddetilslutning (THR)
Arten af forbindelse: Motherboard to tommelghi;mezzanine;printplade til kabel
Antal kontakter: 80
Stikkontaktrækker: 2
Raster, tilslutningsside: 1,27 mm
Isoleringsmodstand: >109 Ω
Gennemgangsmodstand: ≤25 mΩ
Grænsetemperatur: -55 +125 °C
Stikcyklusser: ≥ 500
Prøvespænding Ueff: 0,5 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Liquid-crystal polymer (LCP)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Betegnelse: Signal
Raster, stikside: 1,27 mm
Luftstrækning: ≥ 0,4 mm
Krybestrækning: ≥ 0,4 mm
Stabelhøjde 4,85 mm

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 80

Rækkeantal: 2

RM: 1.27 mm

Tilslutning: THR

Chassismateriale: PA

Produc.-delnr.: 15130802401000

Indhold: 250 stk

Kontaktmateriale: Kobberlegering

Type: 15 13 080 2401 000

Gennemgangsmodstand: 25 mΩ

Isolationsmodstand: 109 Ω

: Printed circuit board to cable

: Other

: 80

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokumenter og downloads

Datablad

Datablad 3002802 HARTING 15130802401000 Hankonnektor Antal rækker 2 250 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3002802 HARTING 15130802401000 Hankonnektor Antal rækker 2 250 stk

Beskrivelse

Hankonnektor, reflowloddetilslutning (THR), kontakter: 80, lige, kobberlegering, rustfrit stål via Ni stiksidet, Sn via Ni-tilslutningsside
