Name: HARTING 09736966947 Hankonnektor Antal rækker 3 1 stk
Brand: HARTING
SKU: 3003583
Availability: BackOrder

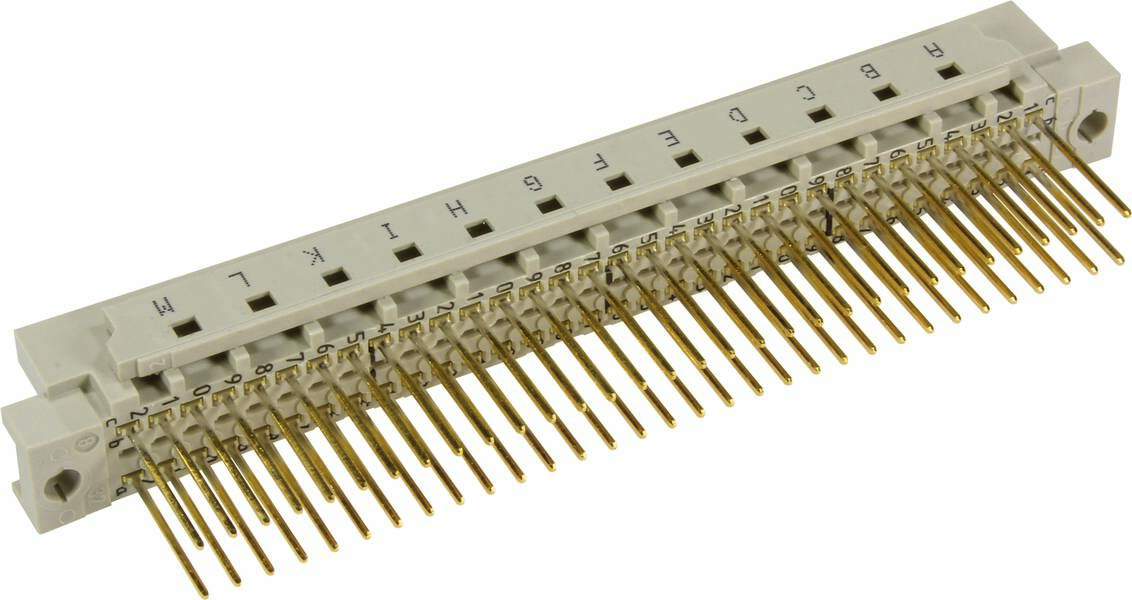

En elektronisk stikforbindelse med flere guldfarvede ben, nummereret og mærket med bogstaverne A til R.

Produkttype

Hankonnektor

Konstruktion

lige

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 16. mar. 2027

Antal

stk.

Total (179,00 kr. / stk.r)

179,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 96
Antal rækker 3
Indhold 1 stk

Tekniske specifikationer

Serie din 41612
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutningstype: Vikletilslutning
Arten af forbindelse: Printplade til kabel;kabel til kabel
Antal kontakter: 96
Længde på ben: 13 mm
Stik-kontaktrækker: 3
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1012 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 90 N.
Stikcyklusser: ≥ 400
Prøvespænding Ueff: 1 kV (kontakt-kontakt);1,55 kV (kontaktmasse)
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
Farve indsats: RAL 7032 (kiselgrå)
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-2
Nettovægt: 17,55 g
Betegnelse: Konstruktion R
Raster, stikside: 2,54 mm
Luftstrækning: ≥ 1,2 mm
Krybestrækning: ≥ 1,2 mm
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
Kontaktbestykning: Række a, b og c, position 1, 2, ... , 31, 32
Kodning: Kodning med tab af kontakt;sidekodning

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 96

Rækkeantal: 3

RM: 2.54 mm

Tilslutning: Vikle-tilslutning

Producentfarve: Stengrå (RAL 7032)

Chassismateriale: PA

Produc.-delnr.: 09736966947

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 73 696 6947

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 1012 Ω

Stiftlængde: 13 mm

: Printed circuit board to cable

: Other

: 96

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenter og downloads

Datablad

Datablad 3003583 HARTING 09736966947 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003583 HARTING 09736966947 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, vikletilslutning, mærkestrøm: 2 A, kontakter: 96, lige, kobberlegering, rustfrit stål via Ni stiksidet, Ni-tilslutningsside

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
