Name: HARTING 09185265902 Hankonnektor Antal rækker 2 1 stk
Brand: HARTING
SKU: 3003016
Availability: BackOrder

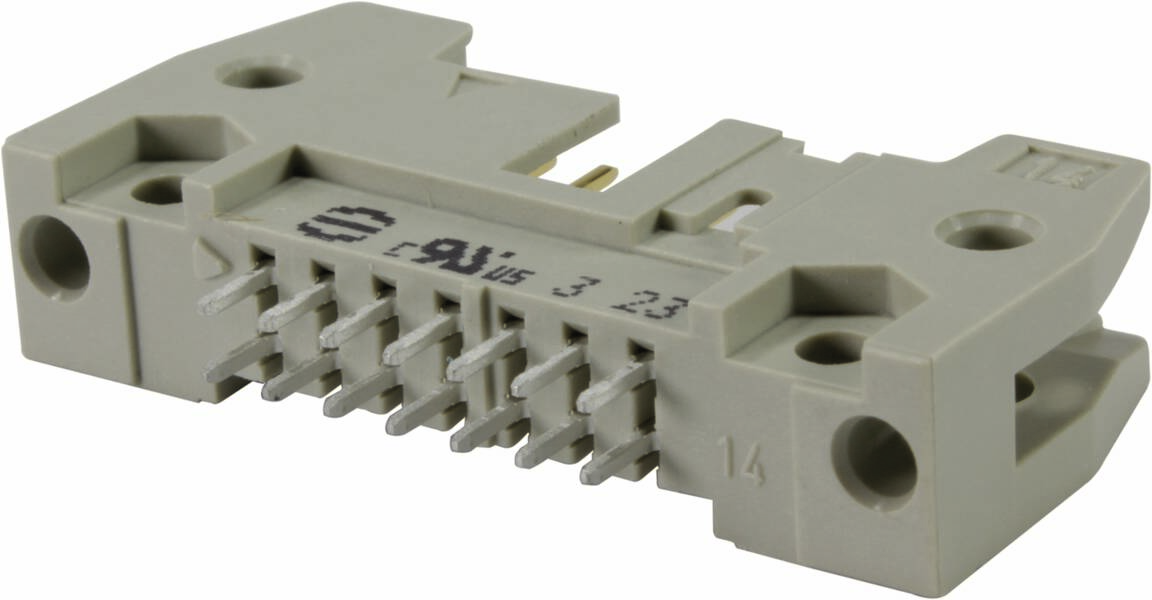

En beige elektrisk stikforbindelse med flere metalforbindelser og en plastikkappe, sandsynligvis til industrielle anvendelser.

Produkttype

Hankonnektor

Konstruktion

lige

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 8. mar. 2027

Antal

stk.

Total (43,90 kr. / stk.r)

43,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 26
Antal rækker 2
Indhold 1 stk

Tekniske specifikationer

Serie: SEK-standard
Komponenter: Hankonnektor
Kontaktbeskrivelse: Lige
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Printplade til kabel
Antal kontakter: 26
Længde på ben: 4,5 mm
Låsetype: Med lange håndtag
Stikkontaktrækker: 2
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Ca. 1 A.
Isoleringsmodstand: >109 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 52 N.
Stikcyklusser: ≥ 250
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk formstof (PBT)
Farve indsats: Grå
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-13
Nettovægt: 10,16 g
Lagtykkelse: ≥ 30 µtommer
Jernbaneklassificering: F3/I3

Produkttype: Hankonnektor

Konstruktion: lige

Samlet antal poler: 26

Rækkeantal: 2

RM: 2.54 mm

Nominel strøm: 1 A

Nominel strøm - afrundet: 1 A

Tilslutning: Lodning

Producentfarve: Grå

Chassismateriale: PA

Produc.-delnr.: 09185265902

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 18 526 5902

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 109 Ω

Stiftlængde: 4,5 mm

: Printed circuit board to cable

: Other

: 26

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Dokumenter og downloads

Datablad

Datablad 3003016 HARTING 09185265902 Hankonnektor Antal rækker 2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003016 HARTING 09185265902 Hankonnektor Antal rækker 2 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 1 A, kontakter: 26, lige, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
