Name: HARTING 09185105323 Hankonnektor Antal rækker 2 1 stk
Brand: HARTING
SKU: 3002865
Availability: BackOrder

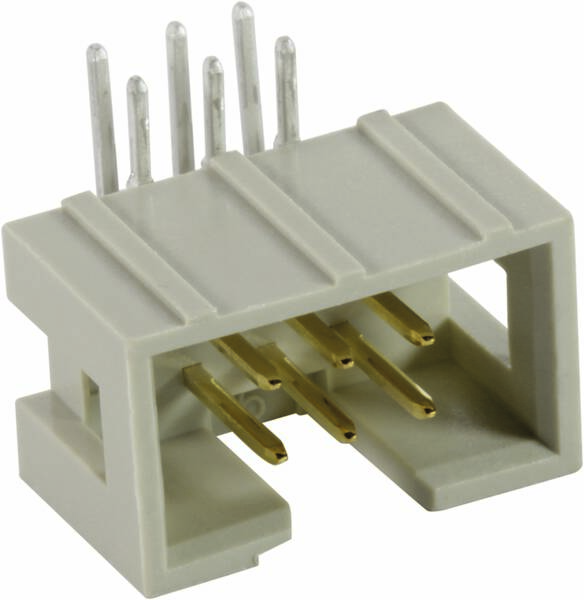

Plastik stikforbinder med fem vertikale ben øverst og fire gyldne horisontale kontakter forneden. Egnet til elektroniske forbindelser.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

Indhold

1 stk

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 5. mar. 2027

Antal

stk.

Total (20,90 kr. / stk.r)

20,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 10
Antal rækker 2
Indhold 1 stk

Tekniske specifikationer

Serie: SEK Low profile
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Tilslutning til bølgelodning
Arten af forbindelse: Printplade til kabel;motherboard to daughi-kort
Antal kontakter: 10
Længde på ben: 2,9 mm
Stikkontaktrækker: 2
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Ca. 1 A.
Isoleringsmodstand: >109 Ω
Gennemgangsmodstand: ≤20 mΩ
Grænsetemperatur: -55 +125 °C
Indstiks- og trækkraft ≤ 20 N.
Stikcyklusser: ≥ 250
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Termoplastisk formstof (PBT)
Farve indsats: Grå
Materiale kontakter: Kobberlegering
Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60603-13
Nettovægt: 2,5 g
Lagtykkelse: ≥ 30 µtommer
Jernbaneklassificering: F3/I3
Brandbeskyttelse i rullende materiel: EN 45545-2 (2020-08)

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 10

Rækkeantal: 2

RM: 2.54 mm

Nominel strøm: 1 A

Nominel strøm - afrundet: 1 A

Tilslutning: Lodning

Producentfarve: Grå

Chassismateriale: PA

Produc.-delnr.: 09185105323

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 09 18 510 5323

Gennemgangsmodstand: 20 mΩ

Isolationsmodstand: 109 Ω

Stiftlængde: 2,9 mm

: Printed circuit board to cable

: Other

: 10

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Dokumenter og downloads

Datablad

Datablad 3002865 HARTING 09185105323 Hankonnektor Antal rækker 2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3002865 HARTING 09185105323 Hankonnektor Antal rækker 2 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 1 A, kontakter: 10, vinklet, kobberlegering
