HARTING 09156083001 M23-indsats Samlet poltal: 8 + PE 1 stk

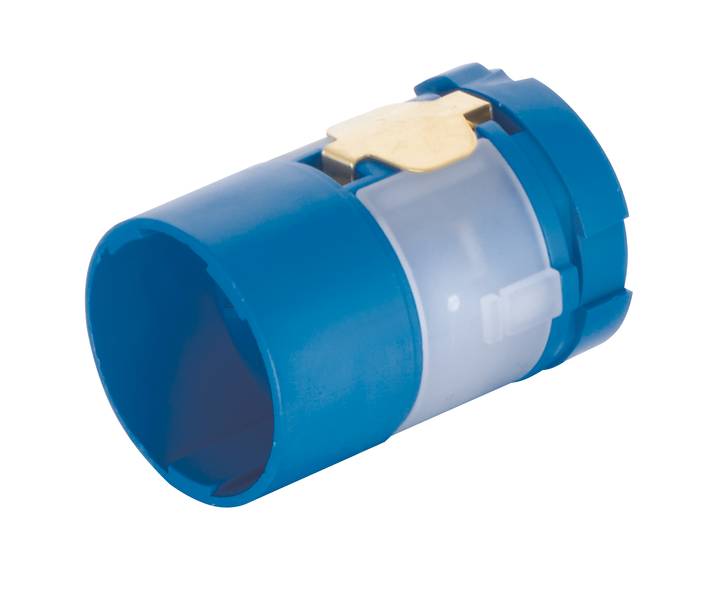

En blå plastikrørforbinder med metalisk låsemekanisme, der viser dele til at spænde rør, placeret på en hvid overflade.
Produkttype
M23-indsats
Samlet poltal
8 + PE
Tilslutning
Crimp
Indhold
1 stk
Type
09 15 608 3001
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 2. nov.
18 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
63,20 kr.
3
6% = 10,86 kr.
59,58 kr.
5
8% = 25,40 kr.
58,12 kr.
10
10% = 60,50 kr.
57,15 kr.
25
11% = 178,50 kr.
56,06 kr.
50
13% = 417,50 kr.
54,85 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (63,20 kr. / stk.r)
63,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Serie: Rundstikforbindelse M23
  • Komponenter: Indsatser
  • Tilslutningstype: Crimp-tilslutning
  • Antal kontakter: 8
  • Isoleringsmodstand: >1013 Ω
  • Grænsetemperatur: -40 ... +125 °C
  • Stikcyklusser: ≥ 500
  • Prøvespænding Ueff: 4 kV
  • Materiale anvendelse: Polyamid (PA)
  • Farve indsats: Blå
  • Materialbrændbarhedsklasse iht. UL 94: V-0
  • Nettovægt: 7,84 g
  • Betegnelse: Power
  • Antal signalkontakter 4
  • Antal powerkontakter: 3
  • Bemærkninger: Krympekontakter bestilles separat.;4 x 2 mm;4 x 1 mm
  • Brandbeskyttelse i rullende materiel: EN 45545-2 (2020-08)
  • Køn: Stift
  • Ledertværsnit: 0,14 4 mm²
  • Yderligere kontakter: PE-kontakt
  • Mærkestrøm (signal) 8 A.
  • Mærkestrøm (Power) 28 A.
  • Mærkespænding (Power): 600 V.
  • Mærkespænding (signal): 300 V.
  • Nominel impulsspænding (signal) 2,5 kV
  • Tilsmudsningsgrad (signal): 3
  • Nominel impulsspænding (Power) 4 kV
  • Tilsmudsningsgrad (Power): 3
Type

09 15 608 3001

Produkttype

M23-indsats

Samlet poltal

8 + PE

Tilslutning

Crimp

Producentfarve

Blå

Indhold

1 stk

Maks. temperatur

+125 °C

Min. Temperatur

-40 °C

Forspringskontakt (PE)

Ja

Vægt

7.84 g

Produc.-delnr.

09156083001

Poltal

8

Max. tværsnit

4 mm²

min. tværsnit

0.14 mm²

Tværsnit-område

0.14 - 4 mm²

8

Pin

-40-125 °C

V0

Crimp connection

Other

0.14-4 mm²

0.14-4 mm²

FALSE

Polyamide (PA)

Other

Thermoplastic

Plastic

500

Dokumenter og downloads

Datablad

Datablad 3007849 HARTING 09156083001 M23-indsats Samlet poltal: 8 + PE 1 stk

Datablad 3007849 HARTING 09156083001 M23-indsats Samlet poltal: 8 + PE 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3007849 HARTING 09156083001 M23-indsats Samlet poltal: 8 + PE 1 stk

Beskrivelse

Indsatser, crimp-tilslutning, stift, polyamid (PA), blå, kontakter: 8 PE-kontakter, ledertværsnit: 0,14...4 mm²

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
