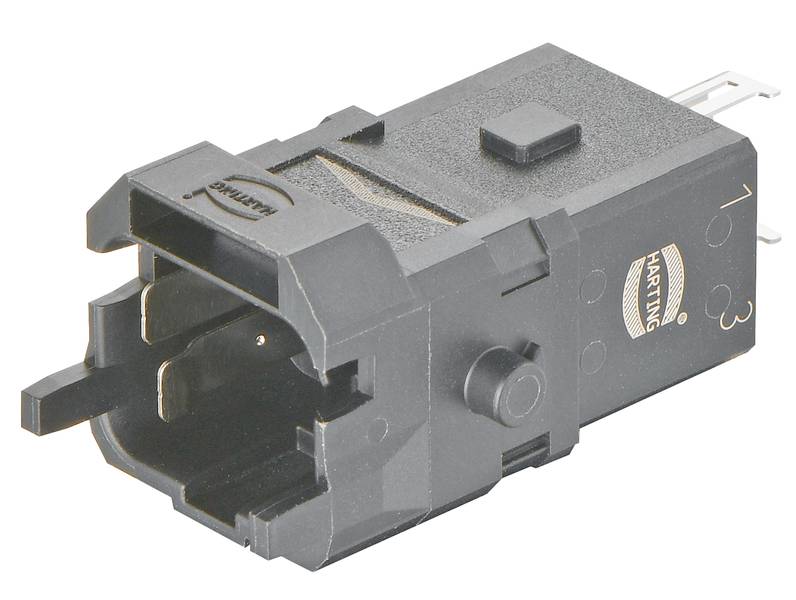

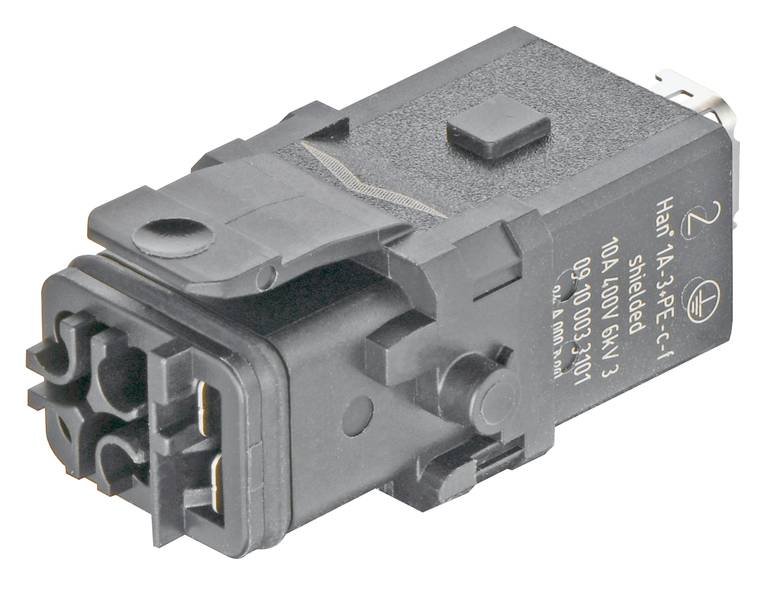

HARTING 09100033101 Stiftindsats Han® 1A 3 + PE Crimp 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Serie
Han® 1A
Tilslutning
Crimp
Samlet poltal
3 + PE
Ledningstværsnit (min.)
0.14 mm²
Datablad (PDF)
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
63,20 kr.
3
6% = 10,86 kr.
59,58 kr.
5
8% = 25,40 kr.
58,12 kr.
10
10% = 60,50 kr.
57,15 kr.
25
11% = 178,50 kr.
56,06 kr.
50
13% = 417,50 kr.
54,85 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (63,20 kr. / stk.r)
63,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Industristikforbindelse Han®
- Producent-typebetegnelse: 09 10 003 3101
Tekniske specifikationer
- Han® han 1A-serie
- Tilslutningstype: Crimp-tilslutning
- Antal kontakter: 3
- Låsetype: Låselås
- Mærkestrøm: Ca. 10 A.
- Isoleringsmodstand: >108 Ω
- Grænsetemperatur: -30 +90 °C
- Stikcyklusser: ≥ 100
- Materiale anvendelse: Polyamid (PA)
- Farve indsats: RAL 9005 (dybsort)
- Materialbrændbarhedsklasse iht. UL 94: V-0
- Standarder: EN 45545-2 brandsikring i skinnekøretøjer;IEC 61373 kategori 1, klasse B;IEC 60664-1;IEC 61984
- Nettovægt: 15,6 g
- Mærkespænding: 400 V
- Målestødspænding 6 kV
- Tilsmudsningsgrad: 3
- Vejledning: han® 1A, der kun består af kontaktindsatser (med eller uden trækaflastning, 09 10 000 5300), er et ikke-eksakret stik i henhold til IEC 61984. Beskyttelsen mod elektrisk stød skal sikres af typen af installation.;ved han® han® 1A-kontaktindsats er der ingen ledende forbindelse mellem PE-kontakt og skærm. For at beskytte mod elektrisk stød skal brugeren nødvendigvis tilslutte den tilsluttede skærm på beskyttelseselementet til beskyttelsesskjoldet (PE).;kontaktindsatser må ikke tilsluttes eller afbrydes under spænding/belastning.;kontaktindsatser må ikke være spændingsførende i ukantet tilstand.
- Brandbeskyttelse i rullende materiel: EN 45545-2 (2020-08)
- Køn: Bøsning
- Ledertværsnit: 0,14 2,5 mm²
- Afskærmning: Med kabelbinder
- Yderligere kontakter: + afskærmning
- Kapslingsklasse i henhold til IEC 60529: IP20
- Størrelse 1 A.
- Godkendelser: DNV GL
- PE-kontakt: Ja
- Materiale tætning: NBR
- Mærkespænding iht. UL: 600 V.
- Farve pakning: Sort
- Mærkestrøm i henhold til UL: 15 A AWG 14
- Produkttype
Stiftindsats
- Producentfarve
Dybsort (RAL 9005)
- Serie
Han® 1A
- Særlige kendetegn:
inkl. kabelbinder
- Tilslutning
Crimp
- Poltal
3
- Samlet poltal
3 + PE
- Ledningstværsnit (min.)
0.14 mm²
- Tværsnit (maks.)
2.5 mm²
- Stikcyklusser
≥ 100
- Modelserie
Han® 1A
- Indhold
1 stk
- Maks. temperatur
+90 °C
- Min. Temperatur
-30 °C
- Forspringskontakt (PE)
Ja
Dokumenter og downloads
Datablad
Datablad 3007783 HARTING 09100033101 Stiftindsats Han® 1A 3 + PE Crimp 1 stk
Datablad 3007783 HARTING 09100033101 Stiftindsats Han® 1A 3 + PE Crimp 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3007783 HARTING 09100033101 Stiftindsats Han® 1A 3 + PE Crimp 1 stk
Beskrivelse
Indsatser, crimp-tilslutning, bøsning, polyamid (PA), RAL 9005 (dybsort), mærkestrøm: 10 A, størrelse: 1 A, kontakter: 3 + afskærmning
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
