Kontakter & kablerStikforbinderPrintkortstikHunkonnektor - Hankonnektor

HARTING 09051487931 Hankonnektor Antal rækker 3 1 stk

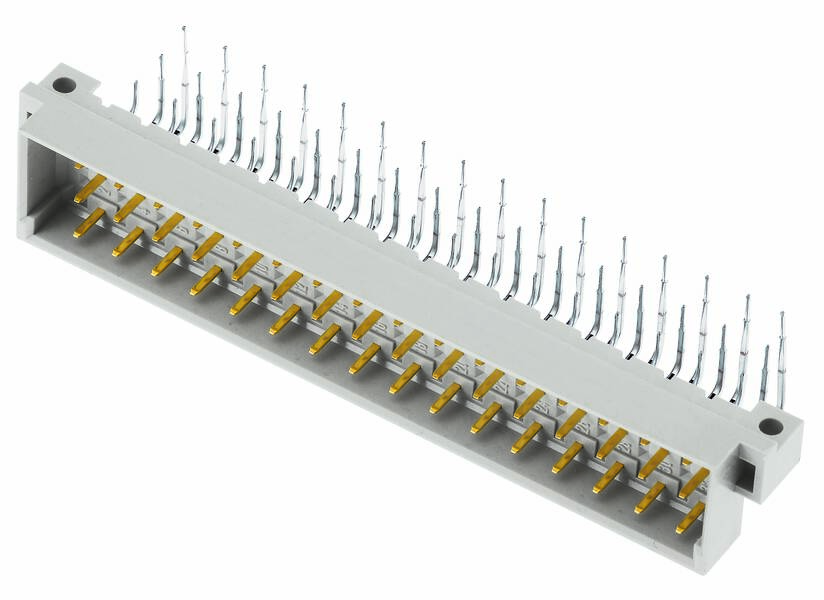

En rektangulær, hvid stikforbinder med flere rækker gyldne kontakter og fremstående ben, egnet til elektroniske forbindelser.
Produkttype
Hankonnektor
Konstruktion
Vinklet
RM
2.54 mm
5.08 mm
Indhold
1 stk
Samlet antal poler
48
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tors. 11. mar. 2027
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
71,20 kr.
3
6% = 12,27 kr.
67,11 kr.
5
8% = 28,65 kr.
65,47 kr.
10
10% = 68,20 kr.
64,38 kr.
25
11% = 201,25 kr.
63,15 kr.
50
13% = 470,50 kr.
61,79 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (71,20 kr. / stk.r)
71,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

  • Samlet antal poler 48
  • Antal rækker 3
  • Indhold 1 stk

Tekniske specifikationer

  • Serie din 41612
  • Komponenter: Hankonnektor
  • Kontaktbeskrivelse: Vinklet
  • Tilslutning: Tilslutning til bølgelodning
  • Arten af forbindelse: Motherboard to tommelghi;Extender kort;printplade til kabel
  • Antal kontakter: 48
  • Stik-kontaktrækker: 3
  • Raster, tilslutningsside: 2,54 mm;5,08 mm
  • Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
  • Isoleringsmodstand: >1012 Ω
  • Gennemgangsmodstand: 15 mΩ
  • Grænsetemperatur: -55 +125 °C
  • Indstiks- og trækkraft ≤ 75 N.
  • Stikcyklusser: ≥ 50
  • Prøvespænding Ueff: 1,55 kV
  • Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
  • Materiale anvendelse: Termoplastisk, glasfiberforstærket formstof
  • Farve indsats: RAL 7032 (kiselgrå)
  • Materiale kontakter: Kobberlegering
  • Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
  • Materialbrændbarhedsklasse iht. UL 94: V-0
  • Standarder: IEC 60603-2
  • Nettovægt: 16,7 g
  • Betegnelse: Konstruktion E
  • Raster, stikside: 5,08 mm
  • Luftstrækning: ≥ 1,6 mm
  • Krybestrækning: ≥ 3 mm
  • Kendetegn: Blyfri
  • Printpladefastgørelse: Med flange
  • Hot plugging: nej
  • Jernbaneklassificering: F4/I3 ifølge NFF 16-101/102
  • Kontaktbestykning: Række a, c og e, position 2, 4, ... , 30, 32
  • Kodning: Hul-kodning;kodning med tab af kontakt;side-kodning
Produkttype

Hankonnektor

Konstruktion

Vinklet

Samlet antal poler

48

Rækkeantal

3

RM

2.54 mm

5.08 mm

Tilslutning

Lodning

Producentfarve

Stengrå (RAL 7032)

Chassismateriale

PA

Produc.-delnr.

09051487931

Indhold

1 stk

Kontaktmateriale

Kobberlegering

Type

09 05 148 7931

Gennemgangsmodstand

15 mΩ

Isolationsmodstand

1012 Ω

Printed circuit board to cable

Other

48

Other

-55-125 °C

Other

Soldering connection

Tin

2.54 mm

3

5.08 mm

Thermoplastic

0°/180° (horizontal)

Flange

6 A

Dokumenter og downloads

Datablad

Datablad 3003532 HARTING 09051487931 Hankonnektor Antal rækker 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3003532 HARTING 09051487931 Hankonnektor Antal rækker 3 1 stk

Beskrivelse

Hankonnektor, tilslutning til bølgelodning, mærkestrøm: 6 A, kontakter: 48, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
