Name: HARTING 02011608101 Hankonnektor Antal rækker 5 1 stk
Brand: HARTING
SKU: 3002809
Availability: BackOrder

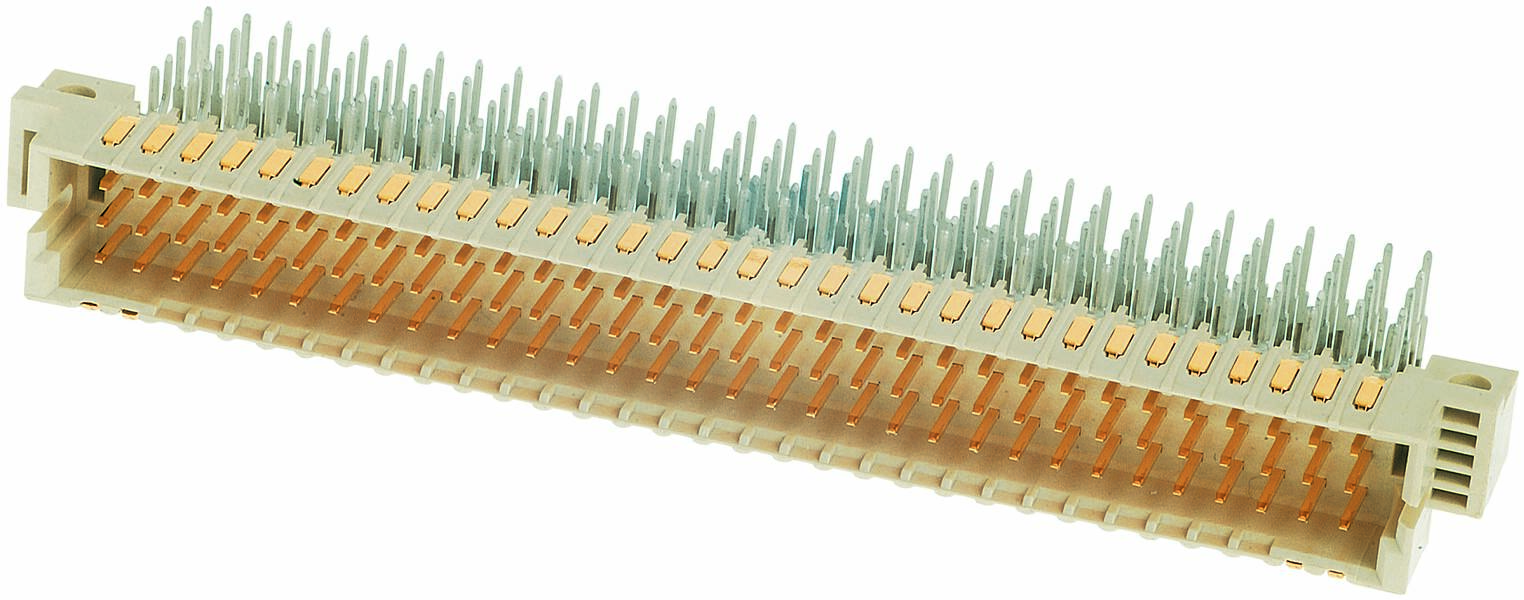

En rektangulær elektrisk stikforbindelse med talrige metalliske kontakter, der er egnet til industrielle anvendelser.

Produkttype

Hankonnektor

Konstruktion

Vinklet

2.54 mm

Indhold

1 stk

Samlet antal poler

160

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 3. mar. 2027

Antal

stk.

Total (990,00 kr. / stk.r)

990,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Hunkonnektor, hankonnektor

Samlet antal poler 160
Antal rækker 5
Indhold 1 stk

Tekniske specifikationer

Serie: Har-bus® 64
Komponenter: Hankonnektor
Kontaktbeskrivelse: Vinklet
Tilslutning: Reflowloddetilslutning (THR);tilslutning til bølgelodning
Arten af forbindelse: Motherboard to tommelghi;Extender kort
Antal kontakter: 160
Stik-kontaktrækker: 5
Raster, tilslutningsside: 2,54 mm
Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
Isoleringsmodstand: >1010 Ω
Gennemgangsmodstand: ≤ 20 mΩ til række a, b, c,≤30 mΩ til række d, z
Grænsetemperatur: -55 +125 °C (ved reflowlodning maks. +240 °C i 15 s)
Indstiks- og trækkraft ≤ 160 N.
Stikcyklusser: ≥ 500
Prøvespænding Ueff: 1 kV
Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
Materiale anvendelse: Liquid-crystal polymer (LCP)
Farve anvendelse: beige
Materiale kontakter: Kobberlegering
Kontaktoverflade: Au via Ni stiksidet;Sn via Ni på tilslutningssiden
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 61076-4-113
Nettovægt: 27,08 g
Lagtykkelse: ≥ 50 µtommer
Raster, stikside: 2,54 mm
Afstand mellem to rækker (a, b, c), og den ene af disse to rækker (d, z); og den anden af de to rækker (a, b, c); den anden af disse to kontakter (d, z)
Afstand mellem to rækker (a, b, c), og
Kendetegn: Blyfri
Printpladefastgørelse: Med flange
Hot plugging: nej
Jernbaneklassificering: F1/I2 som defineret i NFF 16-101/102
Kontaktbestykning: Række a, b, c, d og z, position 1 2, ... , 31, 32
Forspringskontakt på position: d1;d2;d31;d32

Produkttype: Hankonnektor

Konstruktion: Vinklet

Samlet antal poler: 160

Rækkeantal: 5

RM: 2.54 mm

Tilslutning: THR

Producentfarve: Beige

Chassismateriale: PA

Produc.-delnr.: 02011608101

Indhold: 1 stk

Kontaktmateriale: Kobberlegering

Type: 02 01 160 8101

Gennemgangsmodstand: 20 mΩ;30 mΩ

Isolationsmodstand: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Nickel/gold

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Dokumenter og downloads

Datablad

Datablad 3002809 HARTING 02011608101 Hankonnektor Antal rækker 5 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3002809 HARTING 02011608101 Hankonnektor Antal rækker 5 1 stk

Beskrivelse

Hankonnektor, reflowloddetilslutning (THR), tilslutning til bølgelodning, mærkestrøm: 1 A, kontakter: 160, vinklet, kobberlegering

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
