Hager ZH3EZ16PN ZH3EZ16PN Målerramme Snap-in Antal rækker = 2 Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Målerramme
Rækkeantal
2
Monteringsmåde
Snap-in
Producentfarve
Flerfarvet
Indhold
1 stk
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Målerramme
- Rækkeantal
2
- Monteringsmåde
Snap-in
- Producentfarve
Flerfarvet
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3358720 Hager ZH3EZ16PN ZH3EZ16PN Målerramme Snap-in Antal rækker = 2 Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3358720 Hager ZH3EZ16PN ZH3EZ16PN Målerramme Snap-in Antal rækker = 2 Indhold 1 stk
Beskrivelse

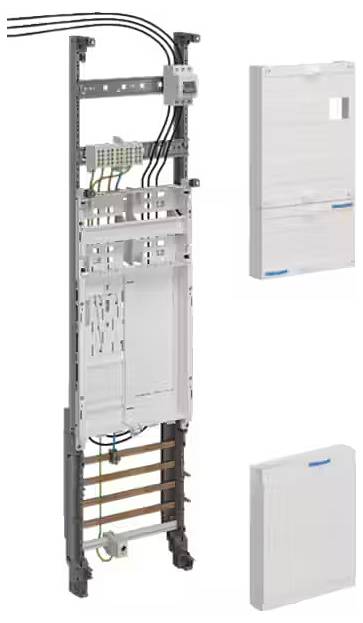

Komplet felt, universel, BKE-i, 1050 mm, PV-over./kaskader, 1ZP, 16mm².samlet felt / indbygningssæt univers Z til eHZ til opbygning af tællerpladser iht. din VDE 0603, hurtig montering i et skab med Rast-system, udstyret og forbundet iht. LNB tab-bestemmelser til eHZ-tællerpladser iht. din VDE 0603-1 og din VDE 0603-2-1.
Tilslutningsrum på anlægget: Højde 300 mm, 2-rækket med din-skinner udstyret med hovedledningsafgreningsklemmer iht. din VDE 0603-3-1, 3- eller 5-polet, fingersikker iht. DGUV forskrift 3 eller udstyret med: __________________ ___________ ___________ Tællerfelter med integreret fastgørelses- og kontaktanordning (BKE-i) til eHZ til indbygning af eHZ-tællerbæreplade iht. din VDE 0603-3-2 med integreret ekstrarum (til kommunikations- og styreenheder).
Ekstra rum: 1-fleksibelt, højde 150 mm, lukket afdækning, kabelindføringer til 12 PLE, kan plomberes, med din-skinne 12 PLE, åbninger til kabelføring.
Tilslutningsrum på 300 mm forsynet med CU-samleskinner, 12 x 5 mm, 5-polet eller udstyret med________________ __________ ___________ .
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tilslutningsrum på anlægget: Højde 300 mm, 2-rækket med din-skinner udstyret med hovedledningsafgreningsklemmer iht. din VDE 0603-3-1, 3- eller 5-polet, fingersikker iht. DGUV forskrift 3 eller udstyret med: __________________ ___________ ___________ Tællerfelter med integreret fastgørelses- og kontaktanordning (BKE-i) til eHZ til indbygning af eHZ-tællerbæreplade iht. din VDE 0603-3-2 med integreret ekstrarum (til kommunikations- og styreenheder).
Ekstra rum: 1-fleksibelt, højde 150 mm, lukket afdækning, kabelindføringer til 12 PLE, kan plomberes, med din-skinne 12 PLE, åbninger til kabelføring.
Tilslutningsrum på 300 mm forsynet med CU-samleskinner, 12 x 5 mm, 5-polet eller udstyret med________________ __________ ___________ .
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
