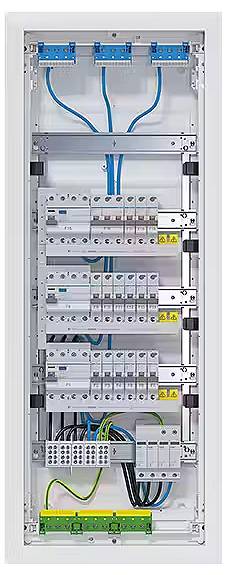

Hager VU60BV1 VU60BV1 Lille fordelingstavle med udstyr Planforsænket Antal delinger = 12 Antal rækker = 5 Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Lille fordelingstavle med udstyr
Antal delinger
12
Rækkeantal
5
Monteringsmåde
Planforsænket
Bredde
348 mm
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Lille fordelingstavle med udstyr
- Antal delinger
12
- Med PE og N-klemmer
Ja
- Rækkeantal
5
- Monteringsmåde
Planforsænket
- Producentfarve
Flerfarvet
- Bredde
348 mm
- H
880.5 mm
- Dim.
(B x H x T) 348 x 880.5 x 94.5 mm
- D
94.5 mm
- Indhold
1 stk
- Vægt
0
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3358643 Hager VU60BV1 VU60BV1 Lille fordelingstavle med udstyr Planforsænket Antal delinger = 12 Antal rækker = 5 Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3358643 Hager VU60BV1 VU60BV1 Lille fordelingstavle med udstyr Planforsænket Antal delinger = 12 Antal rækker = 5 Indhold 1 stk
Instruktioner for brug og sikkerhed 3358643 Hager VU60BV1 VU60BV1 Lille fordelingstavle med udstyr Planforsænket Antal delinger = 12 Antal rækker = 5 Indhold 1 stk
Beskrivelse
Lille, volta,UPV,5x12PLE,IP30,udstyret med ledninger,3 Fi-cirkler,Oversp.afled.installations-komplet fordeler planmonteret af plast, i henhold til din VDE 60670-24 og din 43871, egnet til brug i beboelsesejendomme i henhold til din 18015. Til indbygning af enheder op til 63 A med 70 mm indbygningsdybde iht. målstandard din 43880, mærkespænding 400V/50Hz. Kapslingsklasse IP30, beskyttelsesklasse II beskyttelsesisoleret.
Bestående af: Plastmurkasse med standardmæssig ledningsopfangning og ledningsindføringsskubbere med snapfastgørelse, integreret vaterpas og galvaniserede stålplade-monteringslasker. Apparatholder af galvaniseret stålplade, din-skinne isoleret enkeltvis. Apparatafdækning af plast med 46 mm apparatslids, hurtigfastgørelse med 90° drejning, kan plomberes i serieforbindelse. Drejelig blænderamme med dør af stålplade, pulverlakeret og inkompetent, med 15 mm børstudligning. Dør, frontplan med hængslede hængsler, der kan bruges indvendigt. Låselukning med frontmonteret greb og automatisk tilbagklappende greb, dørstopanslaget til højre eller venstre uden blænderiemontage. Standard fastgørelsen til omkoblingerne i døren og integreret ledningsføringskanal i siden med kabelholdeklemmer. Berøringssikker PE/N-klemme med stikteknik i montagevenlig snapteknik og N-klemme til Fi-cirkler som standard
Udstyret og forbundet med:
- 3 x Fi-kontakt, 4-polet, 40A
- 15 x LS kontakt, 1-polet, 16 A.
- 1 x LS kontakt, 3-polet, 20 A.
- 1 x overspændingsafleder type 2
- 1 Hovedlednings-afgreningsklemme
- Inklusive hovedstrømledningsføring.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Bestående af: Plastmurkasse med standardmæssig ledningsopfangning og ledningsindføringsskubbere med snapfastgørelse, integreret vaterpas og galvaniserede stålplade-monteringslasker. Apparatholder af galvaniseret stålplade, din-skinne isoleret enkeltvis. Apparatafdækning af plast med 46 mm apparatslids, hurtigfastgørelse med 90° drejning, kan plomberes i serieforbindelse. Drejelig blænderamme med dør af stålplade, pulverlakeret og inkompetent, med 15 mm børstudligning. Dør, frontplan med hængslede hængsler, der kan bruges indvendigt. Låselukning med frontmonteret greb og automatisk tilbagklappende greb, dørstopanslaget til højre eller venstre uden blænderiemontage. Standard fastgørelsen til omkoblingerne i døren og integreret ledningsføringskanal i siden med kabelholdeklemmer. Berøringssikker PE/N-klemme med stikteknik i montagevenlig snapteknik og N-klemme til Fi-cirkler som standard
Udstyret og forbundet med:
- 3 x Fi-kontakt, 4-polet, 40A
- 15 x LS kontakt, 1-polet, 16 A.
- 1 x LS kontakt, 3-polet, 20 A.
- 1 x overspændingsafleder type 2
- 1 Hovedlednings-afgreningsklemme
- Inklusive hovedstrømledningsføring.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
