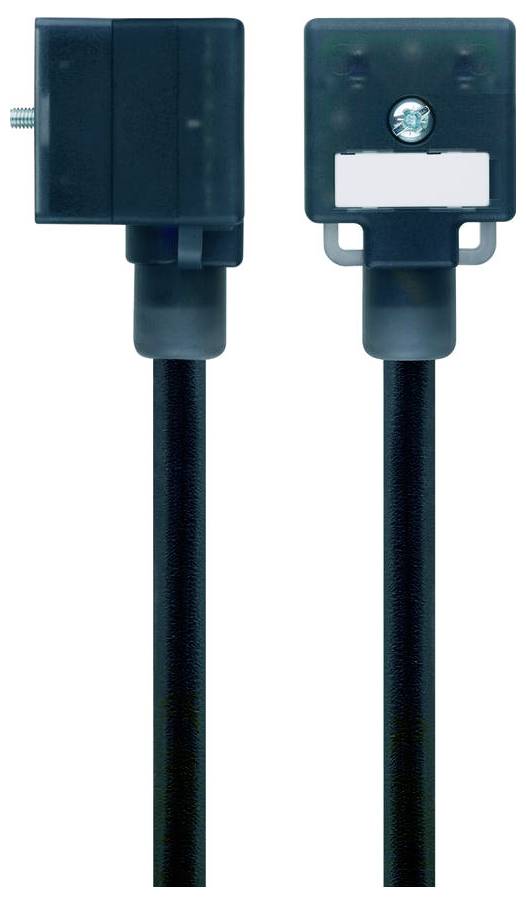

Escha VA21-230.0-5/S370 8047806 Ventilstik Indhold: 1 stk
Emballage-type
Piece
Produkttype
Ventilstik
Konstruktion
A standard
Tilslutning
Tilslutning
Beskyttelsestype
IP65
IP67
IP68
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Konstruktion: A
- Fastgørelsesskrue: Metal, CuZn, forniklet
- Mærkespænding: 230 VAC/DC
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): Plast, TPU
- Materiale håndtag: Plast, TPU, BK
- Materiale kontakter: Metal, CuZn, forsølvet
- Materiale kontaktholder: Plast, PA, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: Din en 175301-803
- PIN-belægning: 1 BN, 2 BU, 3 n.c., PE: GNYE
- Antal poler: 2+PE
- Kapslingsklasse (monteret): IP65, IP67, IP68
- Beskyttelseskreds: Uden
- Stik: Hunstik, vinklet, ventil A
- Strømbelastningsevne pr. pin (ved 40°C): 10.0 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, BU, GNYE
- Ledertværsnit: 3 x 0,75 mm²
- Udvendig diameter på kappe 5,7 +/- 0,2 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 42 x 0,15 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: 2 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-180°/m, < 1 mio. mio cyklusser
- Emballage-type
Piece
- Ledningsmateriale
PUR
- Produkttype
Ventilstik
- Konstruktion
A standard
- Tilslutning
Tilslutning
IP65
IP67
IP68
- Poltal
2
- Nominel spænding
230 V DC/AC
- Samlet poltal
2 + PE
- Produc.-delnr.
8047806
- Indhold
1 stk
- Kabel-Ø
5.7 mm
- Kabellængde
5.0 m
- Ledningstværsnit
0.75 mm²
- Max. tværsnit
0.75 mm²
- Standard
DIN-standard
- Konstruktion
Tilslutning, vinklet
- Maks. temperatur
90 °C
- Min. Temperatur
-40 °C
- Type
VA21-230.0-5/S370
- Specifikationer
oliebestandig
silikonefri
saltvandsbestandig
syre- og ludbestandig
hydrolysefast
flammehæmmende
bestandig overfor svejsegnister
ozonbestandig
UV-bestandig
kan vrides
Vis mere
- Forspringskontakt (PE)
Ja
- Godkendelser
UL
- Nominel strøm
10.0 A
Dokumenter og downloads
Datablad
Datablad 3553496 Escha VA21-230.0-5/S370 8047806 Ventilstik Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553496 Escha VA21-230.0-5/S370 8047806 Ventilstik Indhold: 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd mulig.på grund af sin svejsebestandighed er ledningen meget god til fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
