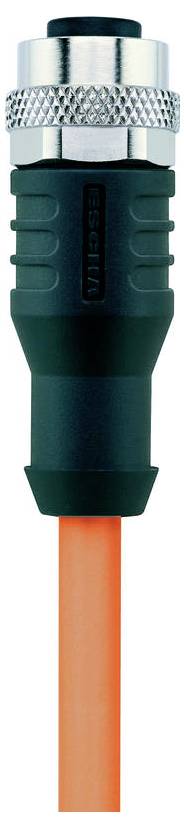

Escha 8058866 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 4 1 stk
Produkttype
Sensor- /aktor-tilslutningsledning
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12-bøsning, lige
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Mærkespænding: 250V
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): FPM/FKM
- Materiale håndtag: Plast, TPU, BK
- Materiale kontakter: Metal, CuSn, forgyldt
- Materiale kontaktholder: Plast, TPU, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: IEC 61076-2-101
- PIN-belægning: 1 BN, 2 WH, 3 BU, 4 BK
- Poltal 4
- Kapslingsklasse (monteret): IP65, IP67, IP68
- Stikforbindelse: Tilslutning, lige, M12
- Strømbelastningsevne pr. pin (ved 40°C): 4.0 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, WH, BU, BK
- Ledertværsnit: 4 x 0,34 mm²
- Udvendig diameter på kappe: 5,20 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- Ledelseskvalitet: S7400, PUR, robotic, UL
- Kabelopbygning 42 x 0,10 mm
- Farve: Og, på samme måde RAL2003
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeledning: ≥ 10 mio. Cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-360°/m, ≥ 10 mio cyklusser
- Kodning: A
- Gennemgangsmodstand 5 mΩ
- Endelig konfektion: Åben kabelende
- Materiale udkast: Metal, CuZn, forniklet
- Type
AL-WAK4-5/S7400
- Produkttype
Sensor- /aktor-tilslutningsledning
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12-bøsning, lige
- Tilslutningsside B
Kabel, åben ende
- pol-tal
4
- Kabellængde
5.0 m
- Kappemateriale
PUR
- Nominel spænding
250 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
5.20 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Kontaktmateriale
CuSn, forgyldt
- Specifikationer
Halogenfri
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8058866
- Indhold
1 stk
- Kabel-Ø
5.20 mm
Dokumenter og downloads
Datablad
Datablad 3553459 Escha 8058866 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553459 Escha 8058866 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Specielt egnet til brug i fleksible applikationer inden for Robotics, handling og montageteknik samt værktøjsmaskiner. Fremragende egenskaber inden for torsion, slæbekæde-indsats og svedgnistbestandighed. Ledningen opfylder krav i henhold til UL og CSA (UL10493/20549;cULus)
