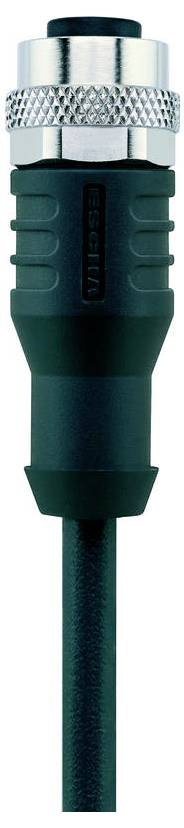

Escha 8046920 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 12 1 stk Piece
Produkttype
Sensor- /aktor-tilslutningsledning
Tilslutningsside A
M12-bøsning, lige
Tilslutningsside B
Kabel, åben ende
pol-tal
12
Kabellængde
5.0 m
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Mærkespænding: 30V
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): FPM/FKM
- Materiale håndtag: Plast, TPU, BK
- Materiale kontakter: Metal, CuZn, forgyldt
- Materiale kontaktholder: Plast, TPU, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: IEC 61076-2-101
- PIN-belægning: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
- Poltal: 12
- Kapslingsklasse (monteret): IP65, IP67, IP68
- Stikforbindelse: Tilslutning, lige, M12
- Strømbelastningsevne pr. pin (ved 40°C): 1.5 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT GYPK, RDBU
- Ledertværsnit: 12 x 0,14 mm²
- Udvendig diameter på kappe: 5,60 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 18 x 0,10 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: ≥2 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-180°/m, ≥ 0,5 mio cyklusser
- Kodning: A
- Gennemgangsmodstand 5 mΩ
- Endelig konfektion: Åben kabelende
- Materiale udkast: Metal, CuZn, forniklet
- Emballage-type
Piece
- Type
AL-WAK12-5/S370
- Produkttype
Sensor- /aktor-tilslutningsledning
- Tilslutningsside A
M12-bøsning, lige
- Tilslutningsside B
Kabel, åben ende
- pol-tal
12
- Kabellængde
5.0 m
- Kappemateriale
PUR
- Nominel spænding
30 V
- Nominel strøm
1.5 A
- Nominel strøm - afrundet
1.5 A
- Udvendig Ø
5.60 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.14 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- kodning
A
- Kontaktmateriale
CuZn
- Max. tværsnit
0.14 mm²
- Specifikationer
Halogenfri
- Min. Temperatur
-30 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8046920
- Indhold
1 stk
- Kabel-Ø
5.60 mm
- Kabel-Ø til
5.60 mm
- Kabel-Ø-område
5.60 mm (max)
Dokumenter og downloads
Datablad
Datablad 3553427 Escha 8046920 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 12 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553427 Escha 8046920 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 12 1 stk Piece
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
