Escha 8046206 Sensor- /aktor-tilslutningsledning M8 10.0 m Pol-tal (RJ): 4 1 stk

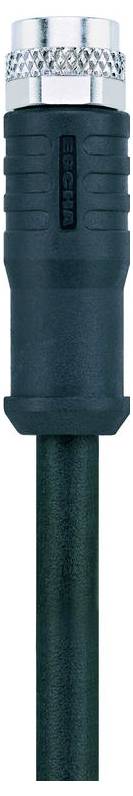

Et nærbillede af en koaksial kabelstik med en sort gummibeklædning og sølvfarvet metalspids, som bruges til at forbinde elektroniske enheder.

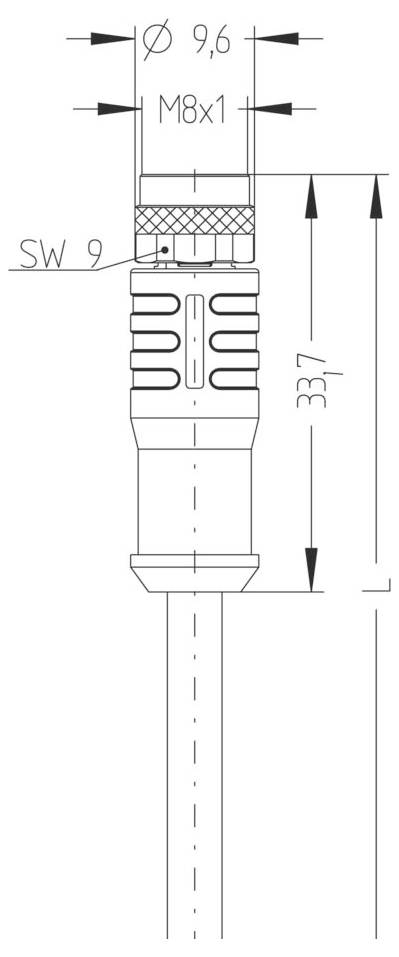

En teknisk tegning af en cylindrisk stikforbindelse med dimensioner. Diameteren er 9,6 mm, længden er 337 mm, og gevindstørrelsen er M8x1.
1/2
Produkttype
Sensor- /aktor-tilslutningsledning
Tilslutningsside A
M8-bøsning, lige
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Kabellængde
10.0 m
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Ukendt leveringstid
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
295,20 kr.
3
3% = 28,77 kr.
285,61 kr.
5
5% = 67,15 kr.
281,77 kr.
10
5% = 159,70 kr.
279,23 kr.
25
6% = 471,50 kr.
276,34 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (295,20 kr. / stk.r)
295,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Mærkespænding: 60V
  • Isolationsmodstand: ≥108 Ω
  • Materiale pakning (bøsning): FPM/FKM
  • Materiale håndtag: Plast, TPU, BK
  • Materiale kontakter: Metal, CuSn, forgyldt
  • Materiale kontaktholder: Plast, TPU, BK
  • Mekanisk levetid: >100 stikcyklusser
  • Standarder: IEC 61076-2-104
  • PIN-belægning: 1 BN, 2 WH, 3 BU, 4 BK
  • Poltal 4
  • Kapslingsklasse (monteret): IP65, IP67, IP68
  • Stik: Tilslutning, lige, M8
  • Strømbelastningsevne pr. pin (ved 40°C): 4.0 A.
  • Omgivelsestemperatur -30°C... +90°C.
  • Tilsmudsningsgrad: 3/2
  • LEDERFARVER: BN, WH, BU, BK
  • Ledertværsnit: 4 x 0,25 mm²
  • Udvendig diameter på kappe: 4,70 mm
  • Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
  • Bøjningsradius (tal): 12 x dia.-ledning
  • Bøjningsradius (fast): 5 x dia.-ledning
  • Halogenfri: Ja
  • LEDELSESKVALITET: S370, PUR, UL
  • Kabelopbygning 32 x 0,10 mm
  • Kappefarve: BK, lignende RAL9005
  • Materiale lederisolering: PP
  • Materiale kappe: REN
  • Nominel spænding: ≤300 V.
  • Slæbekædeleindsats: 5 mio cyklusser
  • Temperaturområde (Slæbekæde): -25°C…+60°C.
  • Temperaturområde: -30°C... +90°C.
  • Temperaturområde: -40°C... +90°C.
  • Torsion: +/-360°/m, ≥ 2 mio cyklusser
  • Gennemgangsmodstand 5 mΩ
  • Endelig konfektion: Åben kabelende
  • Materiale udkast: Metal, CuZn, forniklet
  • Afskærmning: Ja
Type

AL-SKPS4-10/S370

Produkttype

Sensor- /aktor-tilslutningsledning

Tilslutningsside A

M8-bøsning, lige

Tilslutningsside B

Kabel, åben ende

pol-tal

4

Kabellængde

10.0 m

Kappemateriale

PUR

Nominel spænding

60 V

Nominel strøm

4.0 A

Nominel strøm - afrundet

4 A

Udvendig Ø

4.70 mm

Ledningstværsnit (sensor-/aktor-forkabling)

0.25 mm²

Tilslutning

Tilslutning

Gevind-type

M8

Gevind-type kabeltilslutning og montering

M8

Kontaktmateriale

CuSn, forgyldt

Kontaktoverflade

Forgyldt

Specifikationer

skærmet

Halogenfri

silikonefri

Oliebestandig

Ozonbestandig

genanvendelig

bestandig overfor svejsegnister

til slæbekæde

hydrolysefast

syre- og ludbestandig

Tåler havvand

Uv-bestandig

kan vrides

brandhæmmende

Vis mere
Min. Temperatur

-40 °C

Maks. temperatur

90 °C

Produc.-delnr.

8046206

Indhold

1 stk

Kabel-Ø

4.70 mm

Dokumenter og downloads

Datablad

Datablad 3553643 Escha 8046206 Sensor- /aktor-tilslutningsledning M8 10.0 m Pol-tal (RJ): 4 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3553643 Escha 8046206 Sensor- /aktor-tilslutningsledning M8 10.0 m Pol-tal (RJ): 4 1 stk

Beskrivelse

Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus). I skærmet udførelse særdeles gode EMC-egenskaber.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
