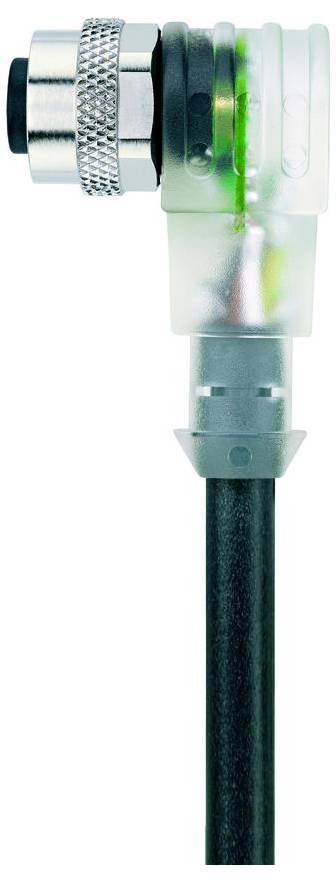

Escha 8045239 Sensor- /aktor-tilslutningsledning 10.0 m Pol-tal (RJ): 4 1 stk
Produkttype
Sensor- /aktor-tilslutningsledning
Tilslutningsside A
M12-bøsning, vinklet
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Kabellængde
10.0 m
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Mærkespænding: 30V
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): FPM/FKM
- Materiale håndtag: Plast, TPU, transparent
- Materiale kontakter: Metal, CuZn, forgyldt
- Materiale kontaktholder: Plast, TPU, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: IEC 61076-2-101
- PIN-belægning: 1 BN, 2 WH, 3 BU, 4 BK
- Poltal 4
- Kapslingsklasse (monteret): IP65, IP67, IP68

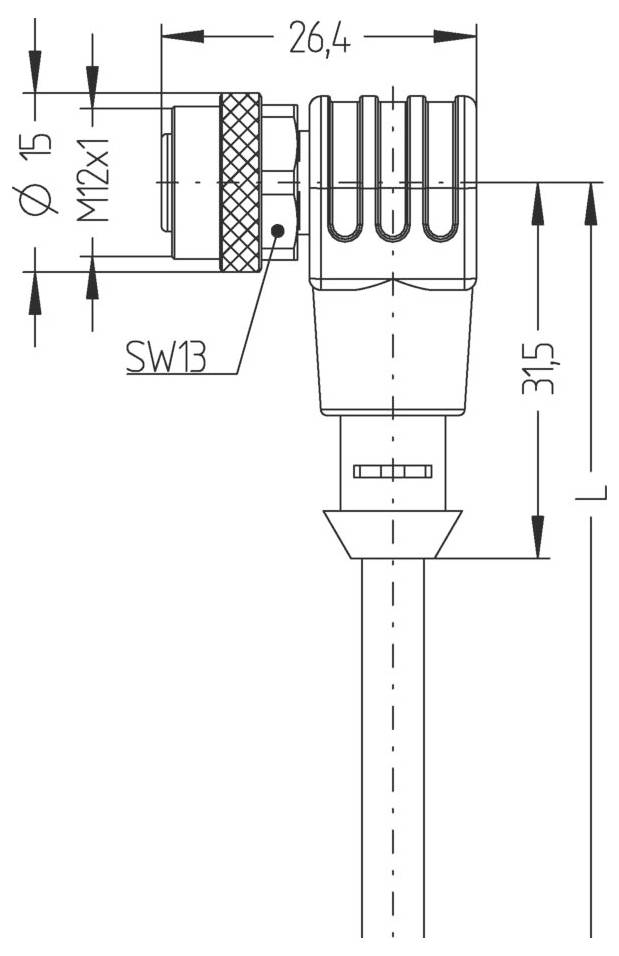

- Stikforbindelse: Hunstik, vinklet, M12, med LED
- Strømbelastningsevne pr. pin (ved 40°C): 4.0 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, WH, BU, BK
- Ledertværsnit: 4 x 0,34 mm²
- Udvendig diameter på kappe: 4,70 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 42 x 0,10 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: 5 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-360°/m, ≥ 2 mio cyklusser
- Kodning: A
- Gennemgangsmodstand 5 mΩ
- Endelig konfektion: Åben kabelende
- Materiale udkast: Metal, CuZn, forniklet
- Koblingslogik: PNP
- Driftspændingsvisning: LED GN
- Koblingstilstandsvisning: LED YE
- Type
AL-WWAK4P2-10/S370
- Produkttype
Sensor- /aktor-tilslutningsledning
- Tilslutningsside A
M12-bøsning, vinklet
- Tilslutningsside B
Kabel, åben ende
- pol-tal
4
- Kabellængde
10.0 m
- Nominel spænding
30 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- kodning
A
- Kontaktmateriale
CuZn
- Produc.-delnr.
8045239
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 3553415 Escha 8045239 Sensor- /aktor-tilslutningsledning 10.0 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553415 Escha 8045239 Sensor- /aktor-tilslutningsledning 10.0 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
