Escha 8044017 Forbindelsesledning M8 2.0 m Pol-tal (RJ): 4 1 stk
Produkttype
Forbindelsesledning
Tilslutningsside A

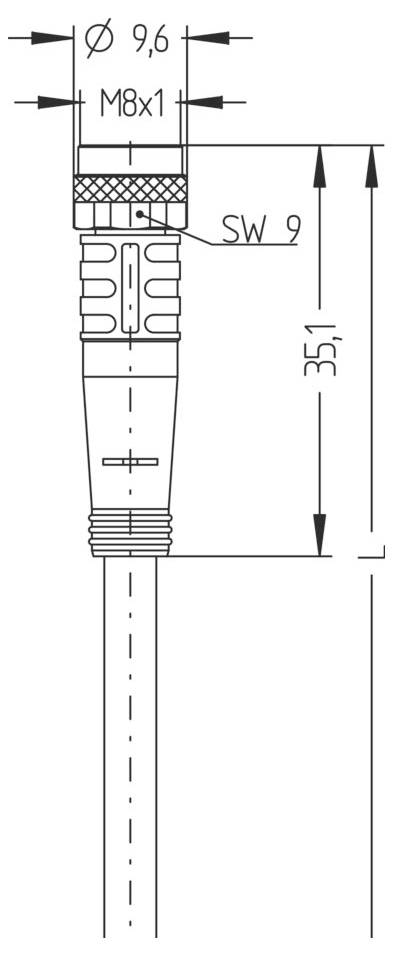

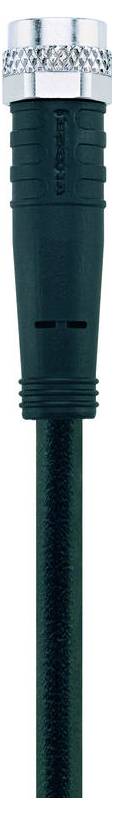

M8-bøsning, lige
Tilslutningsside B

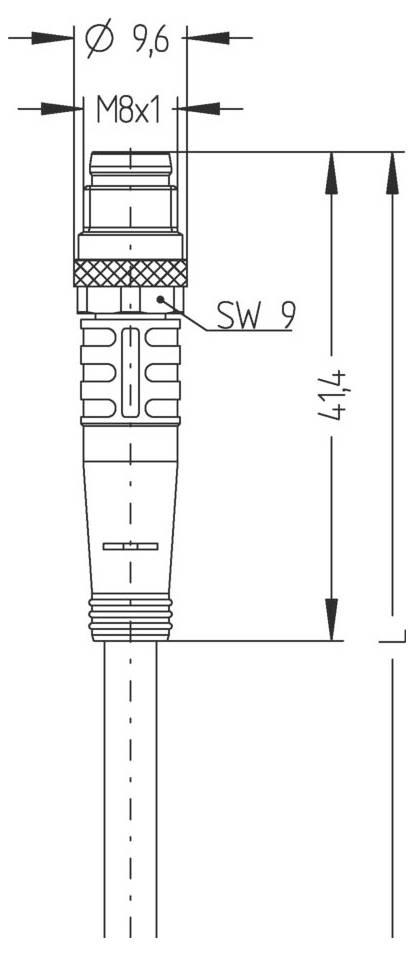

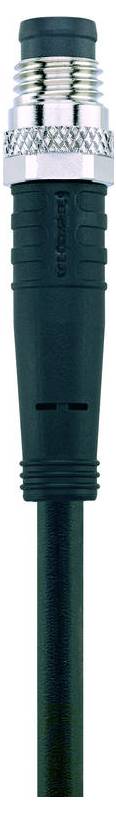

M8-stik, lige
pol-tal
4
Kabellængde
2.0 m
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Materiale pakning (bøsning): FPM/FKM
- LEDERFARVER: BN, WH, BU, BK
- Ledertværsnit: 4 x 0,25 mm²
- Udvendig diameter på kappe: 4,30mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 32 x 0,10 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: 5 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-360°/m, ≥ 2 mio cyklusser
- Mærkespænding (side A | side B): 60 V.
- Gennemgangsmodstand (side A | side B) 5 mΩ
- Isolationsmodstand (side A | side B): ≥108 Ω
- Materiale håndtag (side A | side B): Plast, TPU, BK
- Materiale kontakter (side A | side B): Metal, CuSn, forgyldt
- Materiale kontaktholder (side A | side B): Plast, TPU, BK
- Materiale udkast (side A | side B): Metal, CuZn, forniklet
- Mekanisk levetid (side A | side B): >100 stikcyklusser
- Standarder (side A | side B): IEC 61076-2-104
- PIN-belægning (side A | side B): 1 BN, 2 WH, 3 BU, 4BK
- Poltal (side A | side B): 4
- Kapslingsklasse (monteret) (side A | side B): IP65, IP67, IP68
- Stikforbindelser (side A | side B): Tilslutning, lige, M8;stik, lige, M8
- Strømbelastningsevne pr. pin (ved 40°C) (side A | side B): 4.0 A.
- Omgivelsestemperatur (side A | side B): -30°C..+90°C.
- Tilsmudsningsgrad (side A | side B): 3/2
- Type
AL-SKP4-2-AL-SSP4/S370
- Produkttype
Forbindelsesledning
- Tilslutningsside A
M8-bøsning, lige
- Tilslutningsside B
M8-stik, lige
- pol-tal
4
- Kabellængde
2.0 m
- Kappemateriale
PUR
- Nominel spænding
60 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- Tilslutningstværsnit (maks.)
0.25 mm²
- Udvendig Ø
4.30 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.25 mm²
- Tilslutning
Tilslutning
- Gevind-type
M8
- Gevind-type kabeltilslutning og montering
M8
- Kontaktmateriale
CuSn, forgyldt
- Max. tværsnit
0.25 mm²
- min. tværsnit
0.25 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8044017
- Indhold
1 stk
- Kabel-Ø
4.30 mm
- Kabel-Ø til
4.30 mm
- Kabel-Ø-område
4.30 mm (max)
Dokumenter og downloads
Datablad
Datablad 3553407 Escha 8044017 Forbindelsesledning M8 2.0 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553407 Escha 8044017 Forbindelsesledning M8 2.0 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
