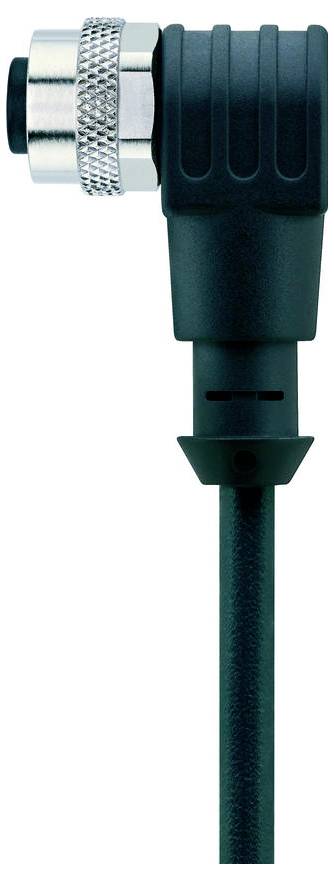

Escha 8043827 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 5 1 stk
Produkttype
Sensor- /aktor-tilslutningsledning
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12-bøsning, vinklet
Tilslutningsside B
Kabel, åben ende
pol-tal
5
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Mærkespænding: 60V
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): FPM/FKM
- Materiale håndtag: Plast, TPU, BK
- Materiale kontakter: Metal, CuSn, forgyldt
- Materiale kontaktholder: Plast, TPU, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: IEC 61076-2-101
- PIN-belægning: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Poltal: 5
- Kapslingsklasse (monteret): IP65, IP67, IP68
- Stikforbindelse: Hunstik, vinklet, M12
- Strømbelastningsevne pr. pin (ved 40°C): 4.0 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, WH, BU, BK, GY
- Ledertværsnit: 5 x 0,34 mm²
- Udvendig diameter på kappe: 5,20 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 42 x 0,10 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: 3 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-180°/m, < 1 mio. mio cyklusser
- Kodning: A
- Gennemgangsmodstand 5 mΩ
- Endelig konfektion: Åben kabelende
- Materiale udkast: Metal, CuZn, forniklet
- Type
AL-WWAK4.5-5/S370
- Produkttype
Sensor- /aktor-tilslutningsledning
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12-bøsning, vinklet
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
5.0 m
- Kappemateriale
PUR
- Nominel spænding
60 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- Udvendig Ø
5.20 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Åbne ledningsender
M12 bøsning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Kontaktmateriale
CuSn, forgyldt
- Specifikationer
bestandig overfor svejsegnister
Tåler havvand
brandhæmmende
Oliebestandig
Uv-bestandig
kan vrides
silikonefri
Ozonbestandig
Halogenfri
til slæbekæde
Vis mere
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8043827
- Indhold
1 stk
- Kabel-Ø
5.20 mm
Dokumenter og downloads
Datablad
Datablad 3553404 Escha 8043827 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553404 Escha 8043827 Sensor- /aktor-tilslutningsledning M12 5.0 m Pol-tal (RJ): 5 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
