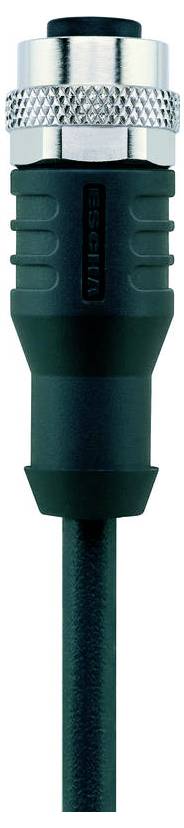

Escha 8043813 Sensor- /aktor-tilslutningsledning M12 10.0 m Pol-tal (RJ): 4 1 stk
Produkttype
Sensor- /aktor-tilslutningsledning
Tilslutningsside A
M12-bøsning, lige
Tilslutningsside B
Kabel, åben ende
pol-tal
4
Kabellængde
10.0 m
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Mærkespænding: 250V
- Isolationsmodstand: ≥108 Ω
- Materiale pakning (bøsning): FPM/FKM
- Materiale håndtag: Plast, TPU, BK
- Materiale kontakter: Metal, CuSn, forgyldt
- Materiale kontaktholder: Plast, TPU, BK
- Mekanisk levetid: >100 stikcyklusser
- Standarder: IEC 61076-2-101
- PIN-belægning: 1 BN, 2 WH, 3 BU, 4 BK
- Poltal 4
- Kapslingsklasse (monteret): IP65, IP67, IP68
- Stikforbindelse: Tilslutning, lige, M12
- Strømbelastningsevne pr. pin (ved 40°C): 4.0 A.
- Omgivelsestemperatur -30°C... +90°C.
- Tilsmudsningsgrad: 3
- LEDERFARVER: BN, WH, BU, BK
- Ledertværsnit: 4 x 0,34 mm²
- Udvendig diameter på kappe: 4,70 mm
- Særlige egenskaber: Flammehæmmende, halogenfri, hydrolysefast, modstandsdygtig over for LABORATORIER, oliebestandig, Ozonbestandig, genbrugbar, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, svejsgnistbestandig, tåler havvand, silikonefri, kan vrides og UV-resistent
- Bøjningsradius (tal): 10 x dia.-ledning
- Bøjningsradius (fast): 5 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S370, PUR, UL
- Kabelopbygning 42 x 0,10 mm
- Kappefarve: BK, lignende RAL9005
- Materiale lederisolering: PP
- Materiale kappe: REN
- Nominel spænding: ≤300 V.
- Slæbekædeleindsats: 5 mio cyklusser
- Temperaturområde (Slæbekæde): -25°C…+60°C.
- Temperaturområde: -30°C... +90°C.
- Temperaturområde: -40°C... +90°C.
- Torsion: +/-360°/m, ≥ 2 mio cyklusser
- Kodning: A
- Gennemgangsmodstand 5 mΩ
- Endelig konfektion: Åben kabelende
- Materiale udkast: Metal, CuZn, forniklet
- Type
AL-WAK4-10/S370
- Produkttype
Sensor- /aktor-tilslutningsledning
- Tilslutningsside A
M12-bøsning, lige
- Tilslutningsside B
Kabel, åben ende
- pol-tal
4
- Kabellængde
10.0 m
- Kappemateriale
PUR
- Nominel spænding
250 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- Udvendig Ø
4.70 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Tilslutning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Kontaktmateriale
CuSn, forgyldt
- Specifikationer
til slæbekæde
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8043813
- Indhold
1 stk
- Kabel-Ø
4.70 mm
Dokumenter og downloads
Datablad
Datablad 3553399 Escha 8043813 Sensor- /aktor-tilslutningsledning M12 10.0 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553399 Escha 8043813 Sensor- /aktor-tilslutningsledning M12 10.0 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Fleksibel, silikone- og halogenfri styreledning med høj mekanisk modstandsdygtighed. Ledningen er kemikalie-, hydrolyse- og mikromodstandsdygtig. Slæbekædelens-indsatsen er ved en bøjningsradius på min. 10xd muligt. På grund af sin svedbestandighed er ledningen meget velegnet til en fleksibel anvendelse inden for robotteknik, værktøjsmaskiner og fremstilling af spåntagende værktøjsmaskiner. Ledningerne opfylder kravene i UL og CSA (UL10493/20549; cULus).
