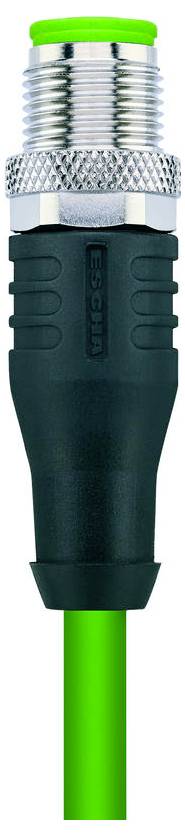

Escha 8031558 Forbindelsesledning M12 1.0 m Pol-tal (RJ): 4 1 stk
Produkttype
Forbindelsesledning
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12-stik, lige
Tilslutningsside B
M12-stik, lige
pol-tal
4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- LEDERFARVER: WH, BU, OG, YE
- Ledertværsnit: 1 x 4 x AWG22, stjernfirer
- Udvendig diameter på kappe: 6,50 mm
- Særlige egenskaber: Brandhæmmende, halogenfri, høj fleksibilitet, hydrolysefast, LABS-fri, Mikrobebestandig, oliebestandig, ozonbestandig, Profinet type C, genanvendelig, RoHS-konform, syre- og ludbestandig, slæbekæde-kompatibel, tåler havvand, UN ECE R 118, UV-bestandig
- Bøjningsradius (tal): 8 x dia.-ledning
- Bøjningsradius (fast): 4 x dia.-ledning
- Halogenfri: Ja
- LEDELSESKVALITET: S2171, PUR, UL
- Kabelopbygning 7 x 0,25 mm
- Kappefarve: GN, svarende til RAL6018
- Materiale lederisolering: FRNC
- Materiale kappe: REN
- Nominel spænding ledning 600 V UL rating
- Slæbekædeleindsats: 3 mio. Bøjningscyklusser
- Temperaturområde: -30°C... +70°C.
- Temperaturområde: -40°C... +75°C.
- Mærkespænding (side A | side B): 60 V.
- Gennemgangsmodstand (side A | side B) 5 mΩ
- Isolationsmodstand (side A | side B): ≥108 Ω
- Materiale håndtag (side A | side B): Plast, TPU, BK
- Materiale kontakter (side A | side B): Metal, CuSn, forgyldt
- Materiale kontaktholder (side A | side B): Plast, TPU, GN
- Materiale udkast (side A | side B): Metal, CuZn, forniklet
- Mekanisk levetid (side A | side B): >100 stikcyklusser
- Standarder (side A | side B): IEC 61076-2-101
- PIN-belægning (side A | side B): 1 YE, 2 WH, 3 og 4 BU
- Poltal (side A | side B): 4
- Kapslingsklasse (monteret) (side A | side B): IP65, IP67, IP68
- Strømbelastningsevne pr. pin (ved 40°C) (side A | side B): 4.0 A.
- Omgivelsestemperatur (side A | side B): -30°C..+90°C.
- Tilsmudsningsgrad (side A | side B): 3
- Afskærmning (side A | side B): Med afskærmning
- Stikforbindelse (side A | side B): Stik, lige, M12
- Overførselsegenskaber (side A | side B): CAT5e
- Overførselsegenskaber: CAT5e
- Kodning (side A | side B): D.
- Type
IE-WASSY4.029-1-IE-WASSY4.029/S2171
- Produkttype
Forbindelsesledning
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12-stik, lige
- Tilslutningsside B
M12-stik, lige
- pol-tal
4
- Kabellængde
1.0 m
- Kappemateriale
PUR
- Nominel spænding
60 V
- Nominel strøm
4.0 A
- Nominel strøm - afrundet
4 A
- Udvendig Ø
6.50 mm
- Tilslutning
M12 stik
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
D
- Kontaktmateriale
CuSn, forgyldt
- Specifikationer
Halogenfri
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
8031558
- Indhold
1 stk
- Kabel-Ø
6.50 mm
Dokumenter og downloads
Datablad
Datablad 3553379 Escha 8031558 Forbindelsesledning M12 1.0 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3553379 Escha 8031558 Forbindelsesledning M12 1.0 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Afskærmet PUR-ledning til sikker og industriel egnet dataoverførsel inden for automatiserings- og feltbusteknik. Ledningen er CMX-certificeret og opfylder kravene iht. Cat5e (elektr. Egenskaber iht. EN50288-2-1). Materialer og konstruktiv opbygning giver mulighed for en øget mekanisk belastning (slid, bøjninger, rystelser osv.) af ledningen. Anvendelse i slæbekæder med op til 3 mio. Bøjecyklusser er uden risiko.
