ERNI 154763 SMC-hankonnektor Samlet poltal 12 Antal rækker 2 1 stk

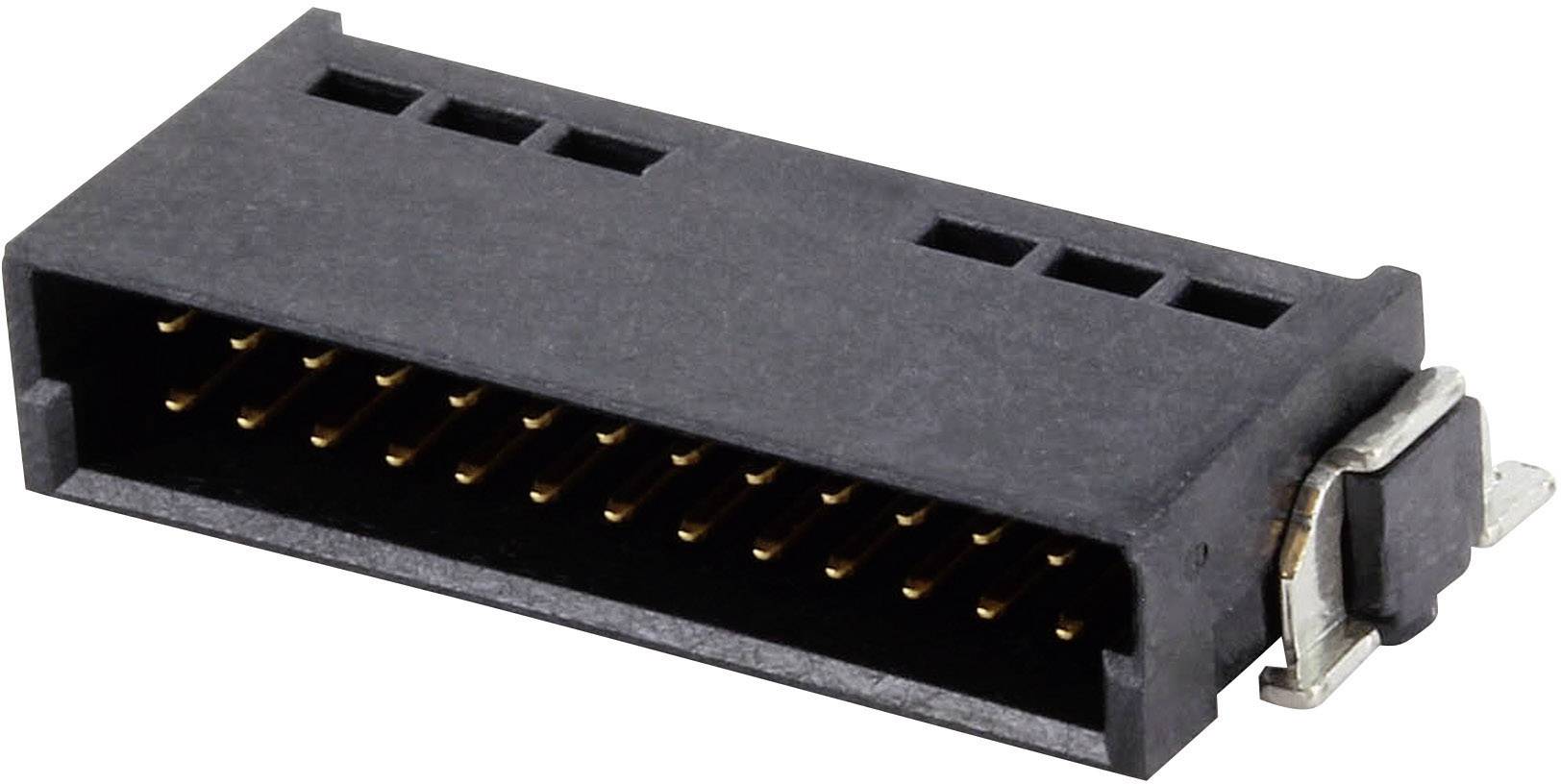

En sort elektrisk stik med flere gyldne ben, som bruges til elektroniske forbindelser.

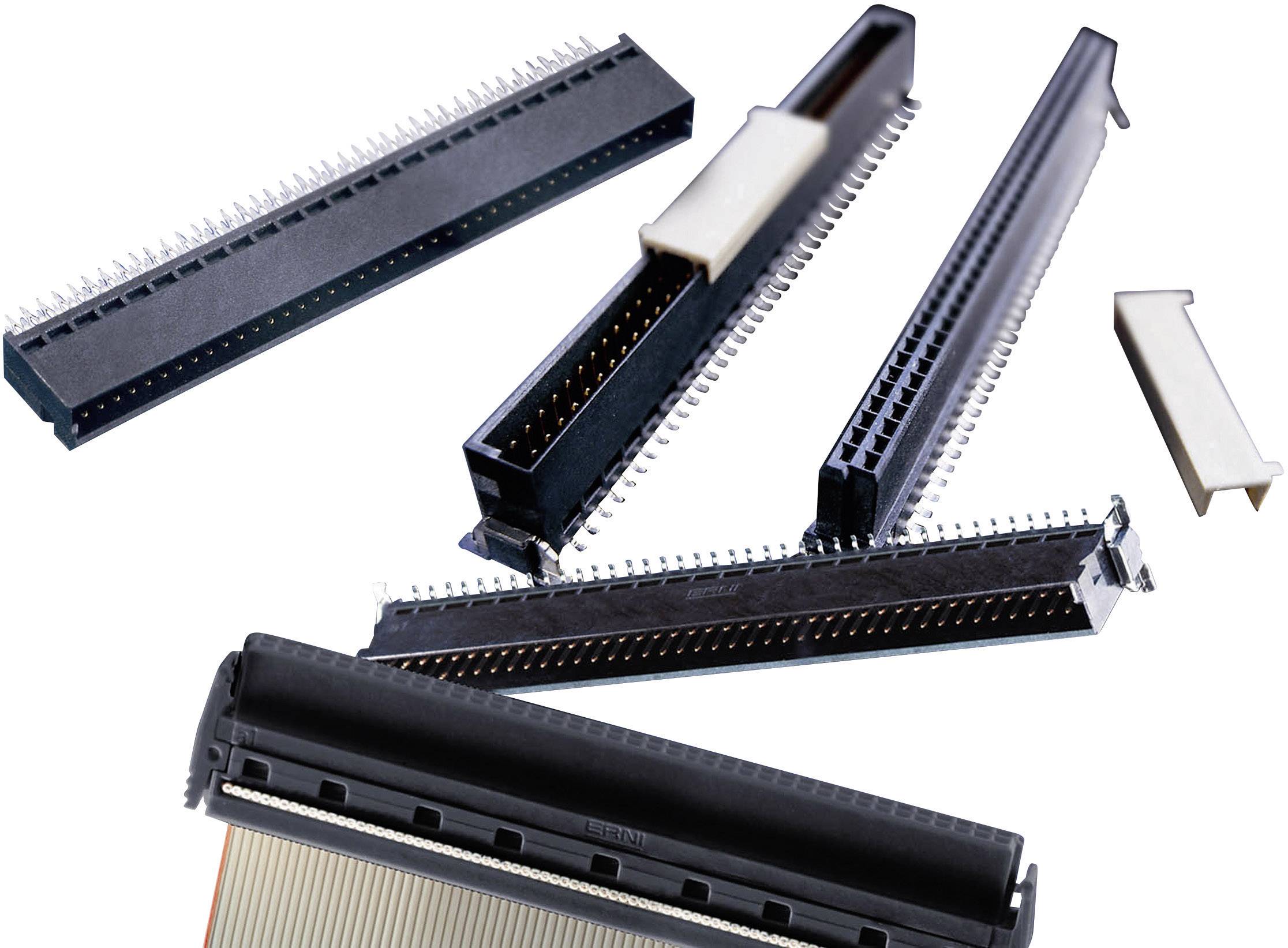

Flere elektroniske stikforbindelser, der letter ledningsforbindelser i enheder. Forskellige former og størrelser, sorte og hvide.

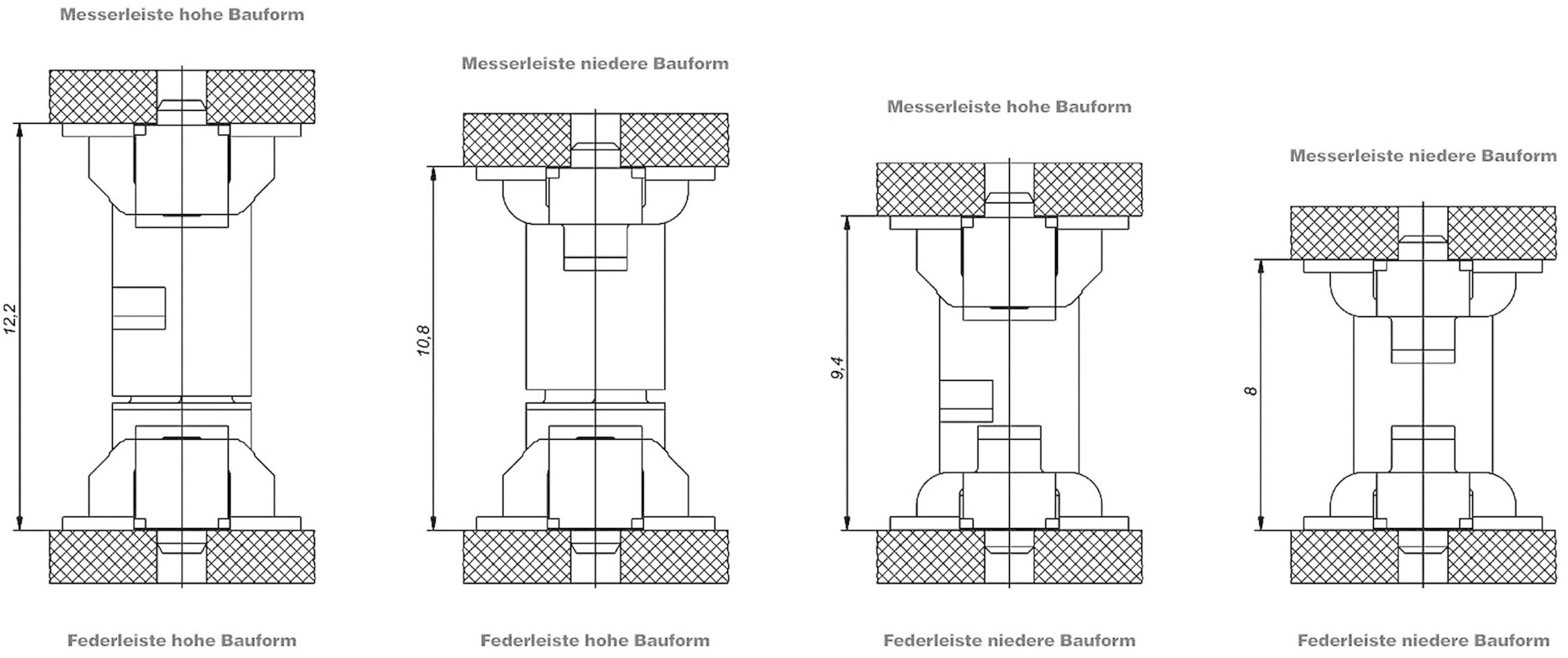

Teknisk tegning af fire forskellige forbindelseselementer med dimensionsangivelser i millimeter, hver med høj og lav bygningsform.

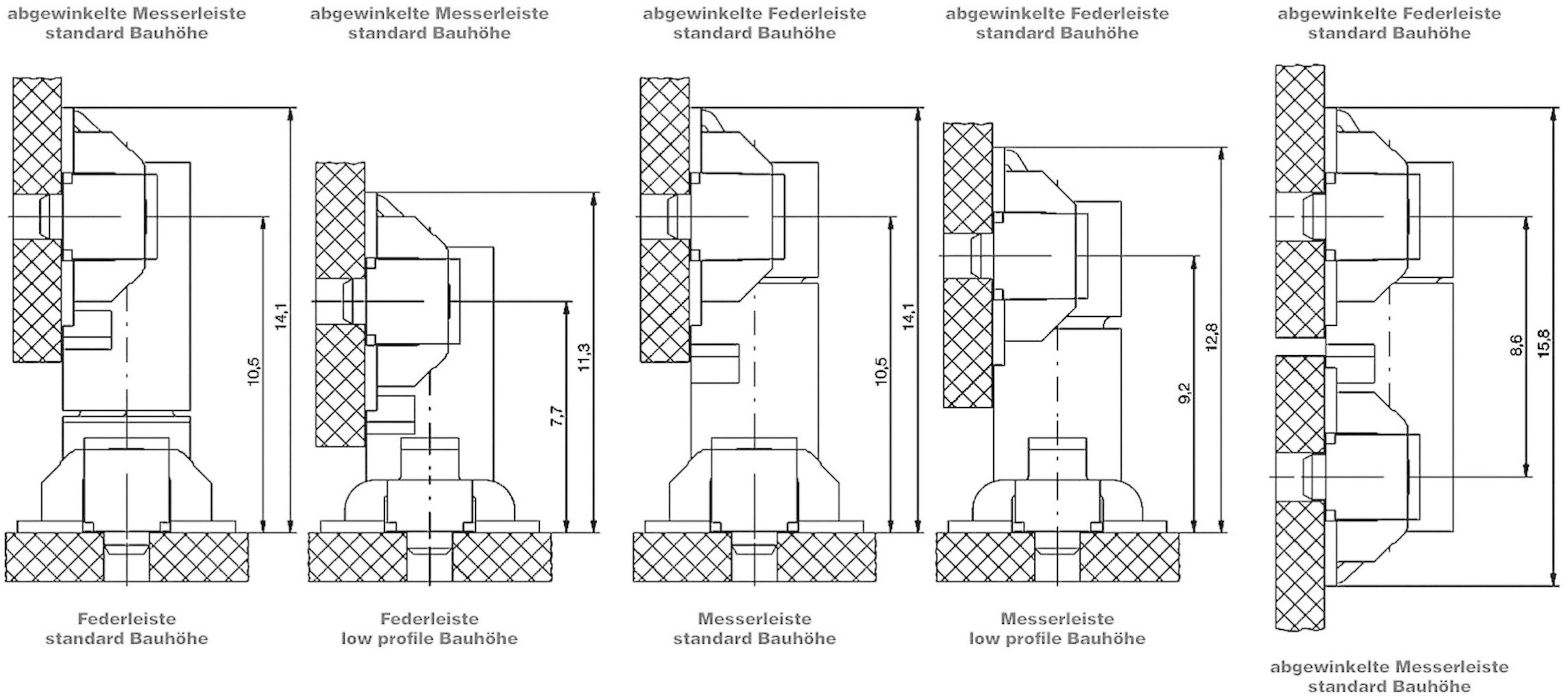

Teknisk tegning med fem forskellige profiler af komponenter, der viser dimensioner og specifikke detaljer for byggehøjder og fjedersider.

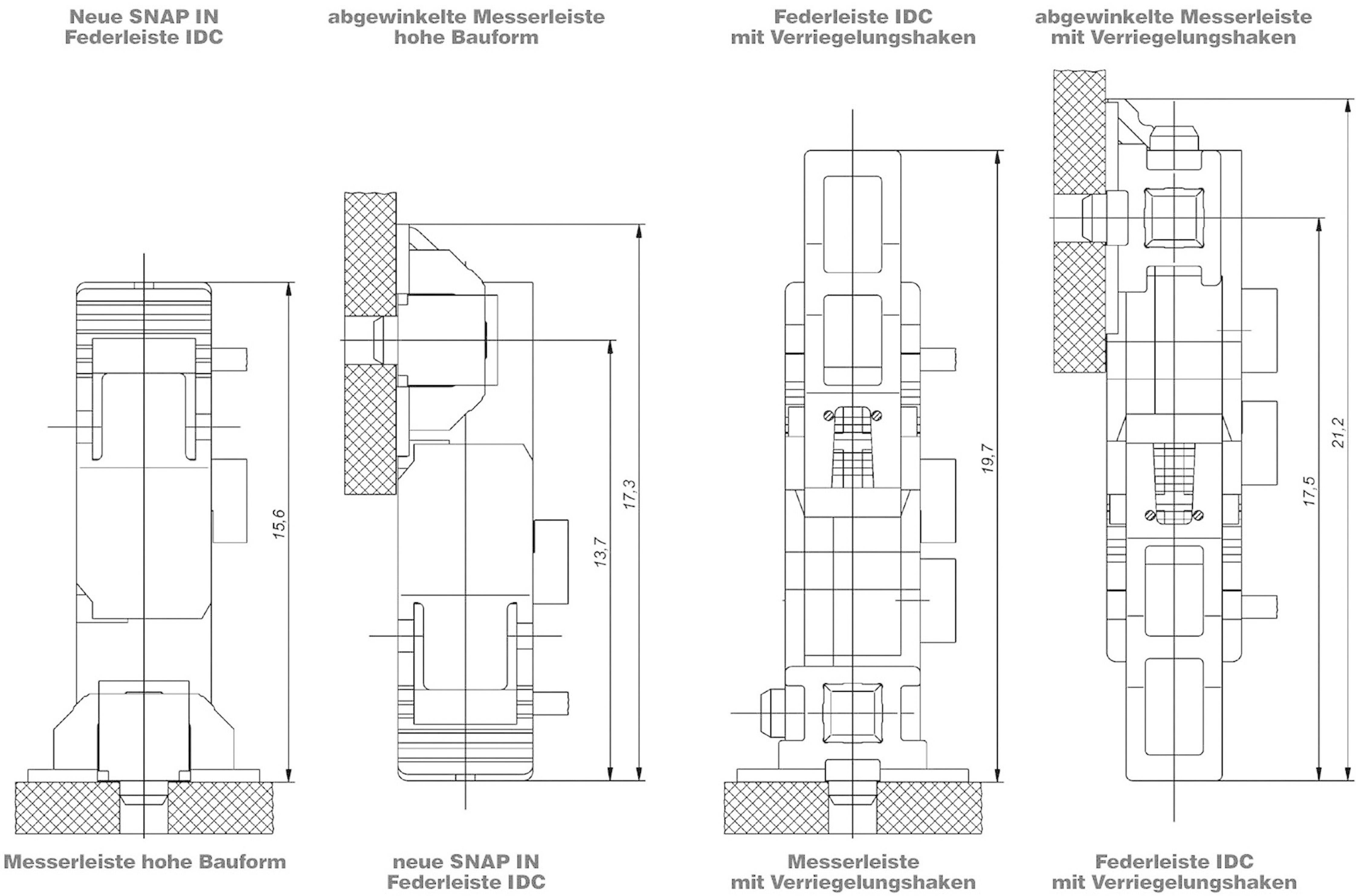

Teknisk tegning med flere visninger af stikforbindelser, herunder ny SNAP-IN fjederlist IDC og knivliste med låsekrog.

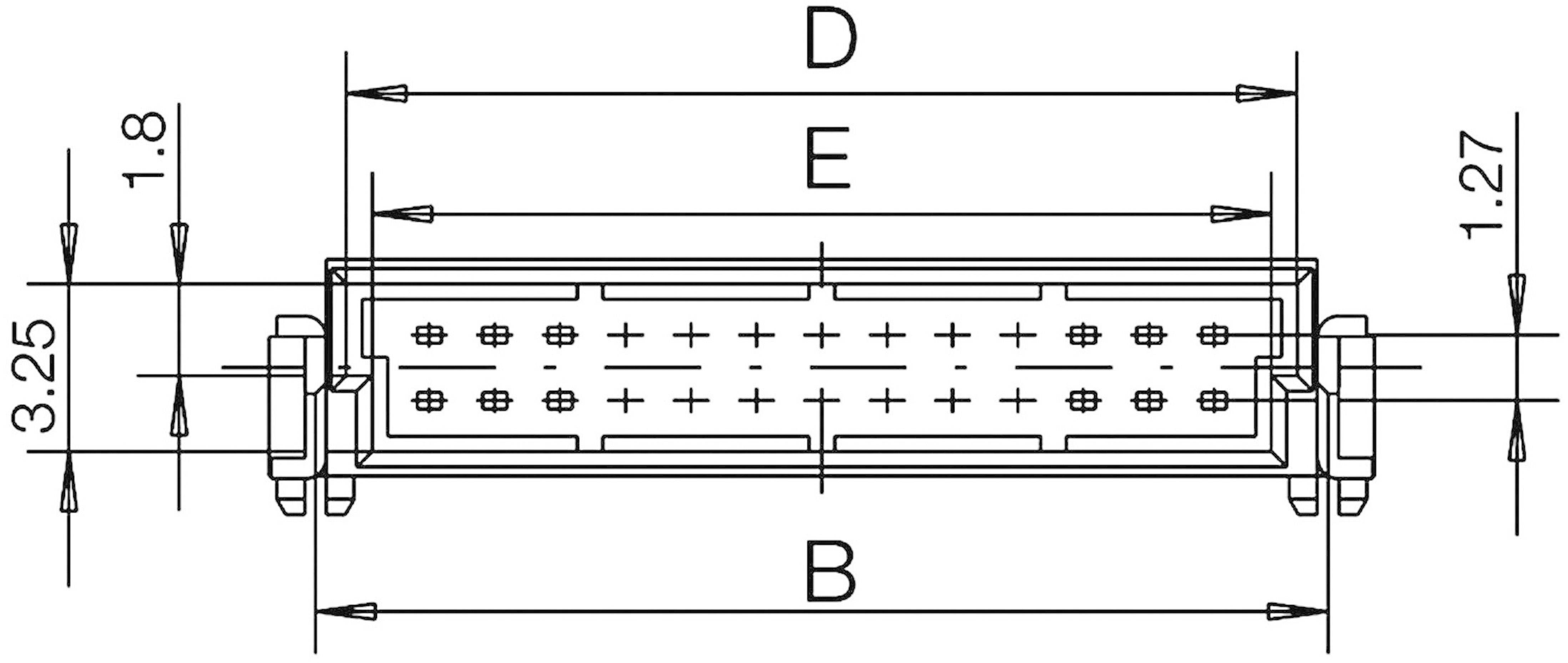

Ledningsdiagram for et stik med mål: Bredde (B), Længde (E), Afstand (D), Hulafstande 1,8 mm vandret, 1,27 mm lodret.

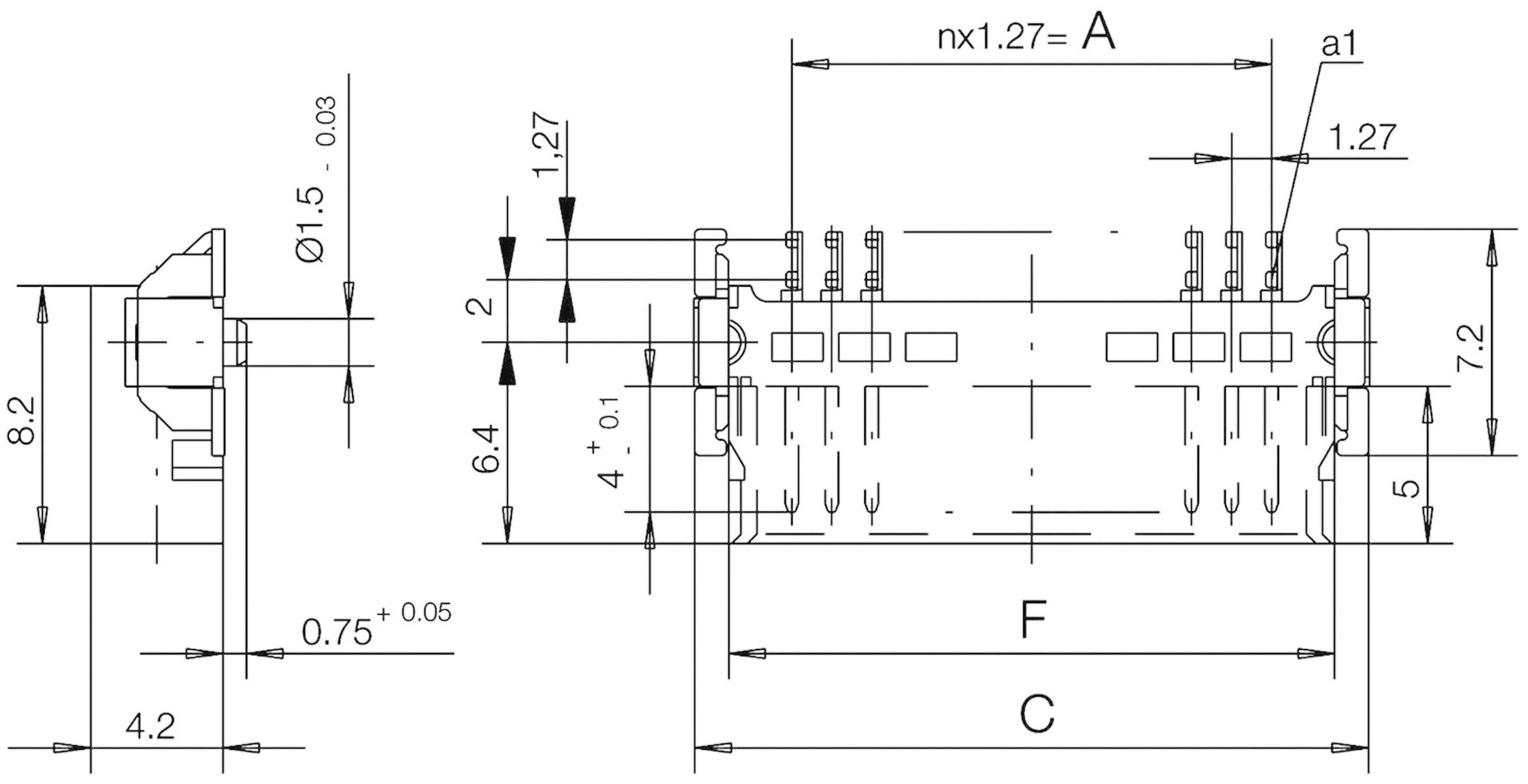

Teknisk tegning af en elektronisk komponent med måleangivelser i millimeter. Vigtige mål: Bredde 7,2 mm, højde 8,2 mm.

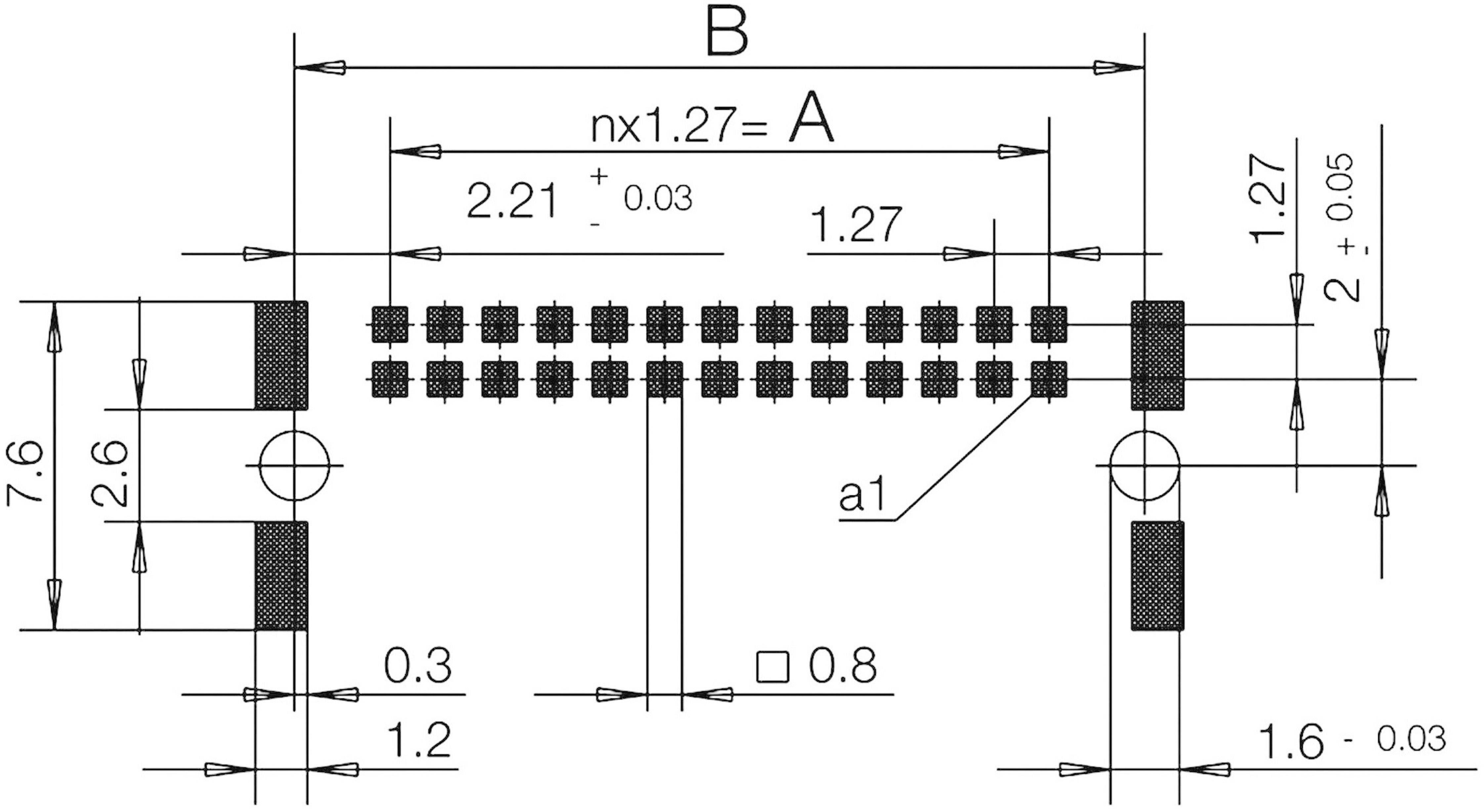

Teknisk tegning af en stikforbinder. Mål og tolerancer er angivet. Afstanden mellem pinnene er 1,27 mm.
1/8
Lignende billede
Produkttype
SMC-hankonnektor
Samlet poltal
12
Konstruktion
Mulitkonnektor vinklet
RM
1.27 mm
Indhold
1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Ukendt leveringstid
Antal
Total (39,90 kr. / stk.r)
39,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

SMC-stik male

  • Antal rækker 2 1 pc

Tekniske specifikationer

Produkttype

SMC-hankonnektor

Samlet poltal

12

Konstruktion

Mulitkonnektor vinklet

Plug-in retning

Vandret til printplade

Rækkeantal

2

RM

1.27 mm

Nominel strøm

1.6 A

Nominel strøm - afrundet

1.6 A

DIN-konstruktion

B

Poltal hver række

6

Tilslutning

SMT

Producentfarve

Sort

Chassismateriale

LCP

Produc.-delnr.

154763

Indhold

1 stk

Kontaktmateriale

Kobberlegering

Bredde

12.7 mm

H

10 mm

L

5 mm

Maks. temperatur

+125 °C

Min. Temperatur

-55 °C

Type

154763

Dim.

(L x B x H) 5 x 12.7 x 10 mm

Poltal

12

Stiftlængde

1.9 mm

Kontaktoverflade

Forgyldt

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 1169147 ERNI 154763 SMC-hankonnektor Samlet poltal 12 Antal rækker 2 1 stk

Information

Information 1169147 ERNI 154763 SMC-hankonnektor Samlet poltal 12 Antal rækker 2 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.
