Name: Bürkert Membranventil 178909 6213 24 V NPT 1/2 Muffe Nominel dimension 20 mm Servostyret 1 stk
Brand: Bürkert
SKU: 2351345
Availability: BackOrder

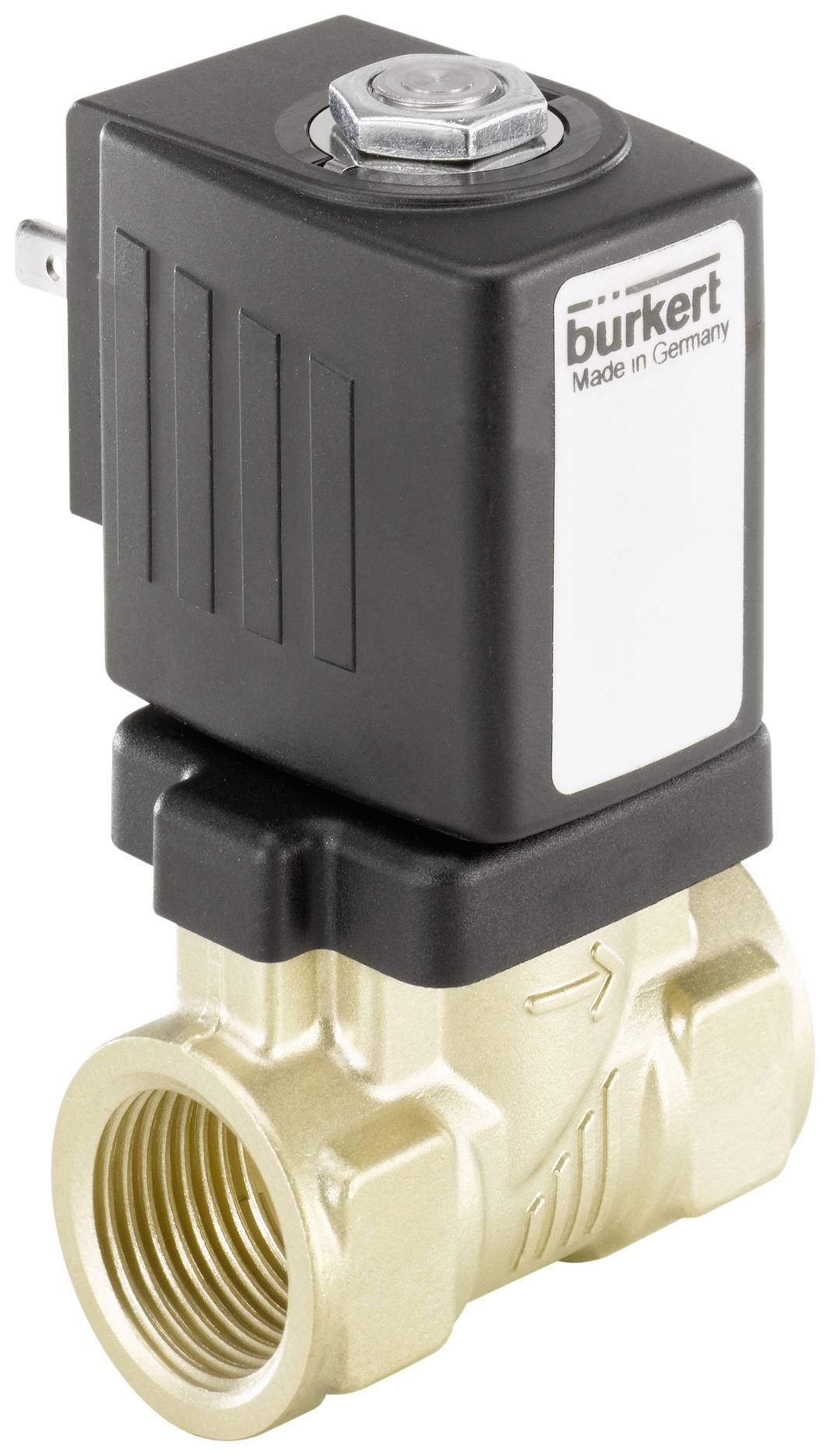

Messing-ventil med sort magnetspoleafdækning. Gravering viser retningspil for væskestrøm. Etiket 'burkert Fremstillet i Tyskland'.

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 16. nov.

1 stk.

Vis alternativer

Antal

stk.

Total (1.590,00 kr. / stk.r)

1.590,00 kr.

inkl. moms

Gratis fragt

Kun 1 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Tvangsstyrede ventiler

Servostyret membranventil med nominel bredde DN40; fjederkoblet membran åbner uden differenstryk; lukkedæmpet og støjsvag; høj gennemstrømning ved kompakt konstruktion; energibesparende dobbeltspoleteknologi i Kick og Drop udførelse

Tekniske specifikationer

Drevtype: Hæveanker
Hovedventil funktionsprincip: Membranventil
Koblingsfunktion: On/off
Fluischer ledningstilslutning antal: 2
Ventilfunktion antal kontaktstillinger: 2
Tilstrømning: Over sædet
Nominelt tryk maks. (væske): 10 bar
Ventilsæde materiale: Messing
Vekselspænding: Ja
Nominel effekt: 16 W
Spole art: Oversat
Spole materiale (indkapsling): EP (epoxyharpiks)
Spolestørrelse 42 mm
Åbn koblingstid: 200 ms - 400 ms
Luk koblingstiden: 700 ms - 1.5 ms
Ventilkonstruktion: Komplet ventil
Spænding frekvens: 50/60 Hz

Produkttype: Membranventil

Driftsspænding: 24 V

Driftstryk (max.): 10 bar

Kabinetmateriale: Messing
Rustfrit stål

Tilslutning: NPT 1/2 Muffe

Driftsmedie: Væske

Medietemperatur område: -10 til +80 °C

Produc.-delnr.: 178909

Driftstryk (min.): 0 bar

Forseglingsmateriale: NBR

Funktion: 2/2-vejs

Vægt: 1265 kg

Maks. medietemperatur: +80 °C

Min. medietemperatur: -10 °C

Medium: flydende medier

Nominel dimension: 20 mm

L: 80 mm

: IP65

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: -10 °C

Funktion: Servostyret

kv-værdi: 8.3

Dokumenter og downloads

Datablad

Datablad 2351345 Bürkert Membranventil 178909 6213 24 V NPT 1/2 Muffe Nominel dimension 20 mm Servostyret 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2351345 Bürkert Membranventil 178909 6213 24 V NPT 1/2 Muffe Nominel dimension 20 mm Servostyret 1 stk

Beskrivelse

Ventil 6213 EV er en servostyret membranventil i S.EV-serien. Membranens fjederkobling understøtter ventilens åbning. I standardudførelsen er ventilen egnet til brug i væsker. For at kunne åbne fuldstændigt, kræves der et mindste differentieret tryk. Til gas- og vakuumanvendelser fås en separat udførelse (HP00), som åbner ventilen uden differenstryk. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Standardmessingkabinettet opfylder alle europæiske drikkevandskrav. På andre markeder er der adgang til uddelt messing. Kabinettets tilbud afrundes med en variant i rustfrit stål. Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift.
I forbindelse med et stik i henhold til din en 175301-803 form A opfylder ventilerne kapslingsklassen IP65 - i forbindelse med et hus i rustfrit stål NEMA 4X.

Tip

Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
