Name: binder 99 9113 02 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk
Brand: binder
SKU: 3217572
Availability: BackOrder

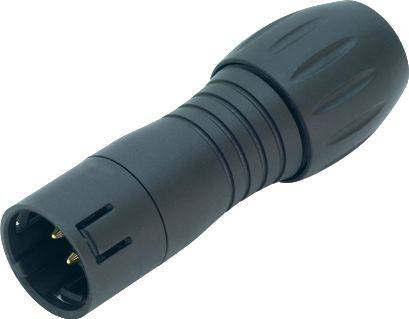

'En sort stikforbinder med tre ben, cylinderformet og med riflet hus, egnet til elektriske forbindelser.'

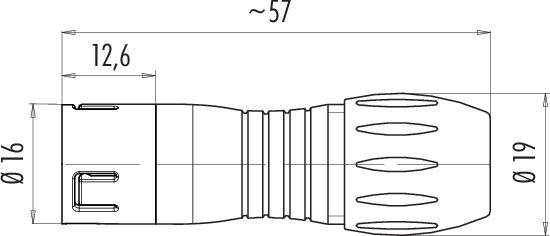

Teknisk tegning af en stikforbinder, længde ca. 57 mm, diameter 16 mm og 19 mm. Detaljer og dimensioner er angivet.

Diagrammet viser en fempolet stikforbindelse med cirkulær anordning af kontakterne, nummereret fra 1 til 5 med uret.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 4. nov.

233 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (87,20 kr. / stk.r)

87,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

Snap-in IP67 kabelstik
Poltal: 5
6.0 - 8.0 mm
ikke skærmet
lodning
IP67
VDE

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 2
Materiale kontaktelement: PA (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 9113 02 05

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 5

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: stankelben

Nominel spænding: 125 V

Kontaktmateriale: CuZn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 99 9113 02 05-20

Poltal: 5

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 720

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 99 9113 02 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217572

Levering ons. 4. nov.

233 stk.Conrad Electronic

denne artikel

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

87,20 kr.^*

binder 99 9105 02 03-20 Kabelstik Stik, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217564

Levering ons. 4. nov.

70 stk.Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

87,20 kr.^*

binder 99 9105 03 03-20 Kabelstik Stik, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217565

Levering ons. 4. nov.

1 stk.Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

68,00 kr.^*

binder 99 9106 02 03-20 Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217567

Levering ons. 4. nov.

149 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

binder 99 9107 090 03-20 Flangestik Flangestik Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217570

Levering tirs. 5. jan. 2027

Conrad Electronic

1 stk

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,20 kr.^*

binder 99 9108 090 03-20 Flangedåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217571

Levering tirs. 5. jan. 2027

Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

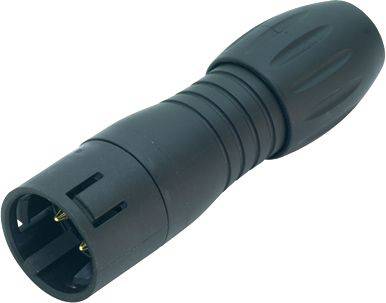

binder 99 9113 03 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217573

Levering ons. 4. nov.

19 stk.Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

95,20 kr.^*

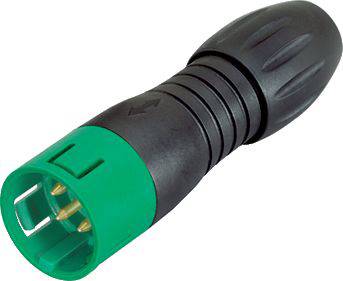

binder 99 9113 70 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217575

Levering tirs. 1. dec.

Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

95,20 kr.^*

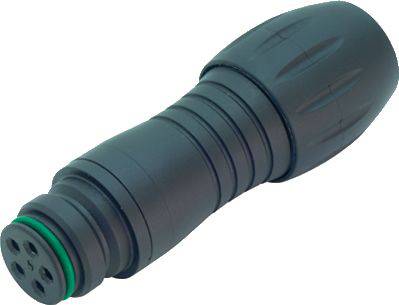

binder 99 9114 02 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217576

Levering ons. 4. nov.

60 stk.Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

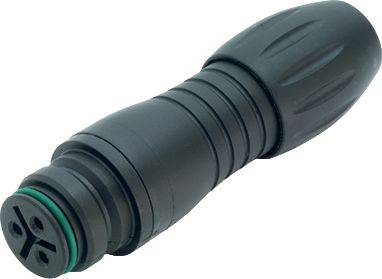

binder 99 9114 03 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217577

Levering tirs. 1. dec.

Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3217572 binder 99 9113 02 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
