Name: binder 99 9106 02 03-20 Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk
Brand: binder
SKU: 3217567
Availability: BackOrder

En sort cylindrisk stik med en grøn tætningsring og flere elektriske kontakter i den ene ende.

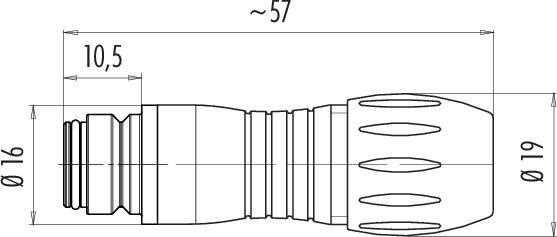

Teknisk tegning af en slangeforbindelse. Mål: Samlet længde ~57 mm, diameter 16 mm og 19 mm, længde 10,5 mm.

Diagram over en trepolet stikforbindelse med nummererede kontakter 1, 2 og 3, vist i en cirkulær arrangement.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

149 stk.

Antal

stk.

Total (129,00 kr. / stk.r)

129,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

Snap-in IP67 kabeldåse
Poltal: 3
6.0 - 8.0 mm
ikke skærmet
lodning
IP67
VDE

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 2
Materiale kontaktelement: PA (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 9106 02 03

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 3

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 7 A

Nominel strøm - afrundet: 7 A

Lukker: stankelben

Nominel spænding: 250 V

Kontaktmateriale: CuSn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 99 9106 02 03-20

Poltal: 3

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 720

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 99 9106 02 03-20 Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217567

Levering tors. 5. nov.

149 stk.Conrad Electronic

denne artikel

1 stk

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 99 9105 02 03-20 Kabelstik Stik, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217564

Levering tors. 5. nov.

70 stk.Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 99 9105 03 03-20 Kabelstik Stik, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217565

Levering tors. 5. nov.

1 stk.Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

85,00 kr.^*

binder 99 9107 090 03-20 Flangestik Flangestik Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217570

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

99,00 kr.^*

binder 99 9108 090 03-20 Flangedåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217571

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 99 9113 02 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217572

Levering tors. 5. nov.

233 stk.Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 99 9113 03 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217573

Levering tors. 5. nov.

19 stk.Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 99 9113 70 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217575

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 99 9114 02 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217576

Levering tors. 5. nov.

60 stk.Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 99 9114 03 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 720 1 stk

Artikel nr.:3217577

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3217567 binder 99 9106 02 03-20 Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3217567 binder 99 9106 02 03-20 Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 720 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
