Name: binder 99 5661 15 19-20 Kabelstik Stik, lige Samlet poltal: 19 Serie (rundstikforbindelse): 423 1 stk
Brand: binder
SKU: 3216451
Availability: BackOrder

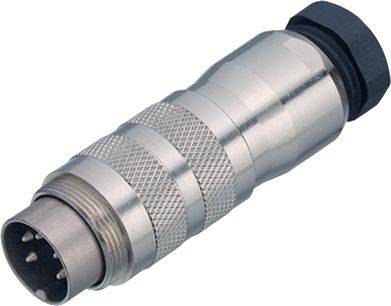

Seks-polet metalstik med riflet overflade og sort skruelåg. Bruges til elektriske forbindelser.

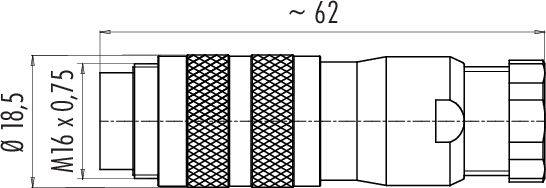

Teknisk tegning af en cylindrisk stik. Mål: Diameter 18,5 mm, længde ca. 62 mm, gevindmål M16 x 0,75.

Diagram over en rund stikforbinder med 19 ben, nummereret fra A til U. Viser kontakternes placering set oppefra.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

95 stk.

Antal

stk.

Total (369,00 kr. / stk.r)

369,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabelstik
Poltal 19
6.0 - 8.0 mm
skærmbar
lodning
IP67
UL

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 5661 15 19

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 19

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuZn

Chassismateriale: Messing forniklet

: AWG 24

Produc.-delnr.: 99 5661 15 19-20

Poltal: 19

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 423
