Name: binder 99 5625 75 07-20 Vinkelstik Stik, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 423 1 stk
Brand: binder
SKU: 3216428
Availability: BackOrder

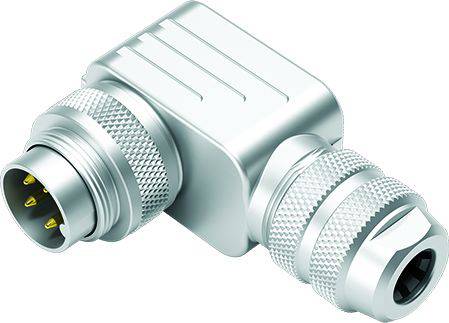

En sølvfarvet, retvinklet stikforbinder med riflet greb viser fire gyldne ben. Egnet til industrielle anvendelser.

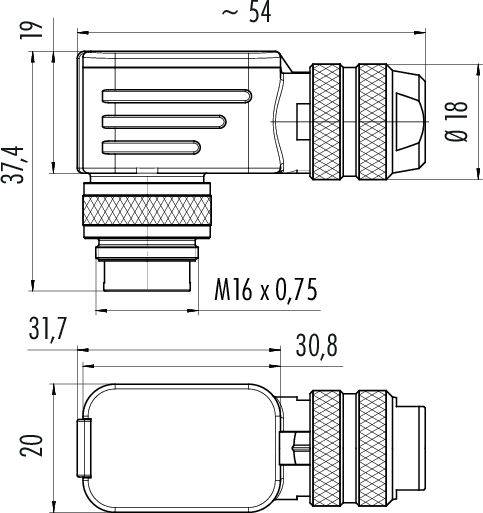

Teknisk tegning af en stik med mål: Længde 54 mm, diameter 18 mm, gevind M16 x 0,75. Side- og topview.

Diagram over et 7-polet DIN-stik. Nummerering af stikkene fra 1 til 7 vist med urets retning.

1/3

Lignende billede

Produkttype

Vinkelstik

Konstruktion

Stik, vinklet

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

19 stk.

Antal

stk.

Total (289,00 kr. / stk.r)

289,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 vinkelstik
Poltal 7
6.0 - 8.0 mm
skærmbar
lodning
IP67
UL

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 5625 75 07

Produkttype: Vinkelstik

Konstruktion: Stik, vinklet

Samlet poltal: 7

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuZn

: AWG 18

Produc.-delnr.: 99 5625 75 07-20

Poltal: 7

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 423

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 99 5101 00 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216182

Levering tirs. 8. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 99 5101 09 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216183

Levering tirs. 8. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

249,00 kr.^*

binder 99 5101 15 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216184

Levering tors. 5. nov.

44 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,00 kr.^*

binder 99 5101 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216185

Levering tors. 5. nov.

20 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

binder 99 5101 40 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216186

Levering tors. 5. nov.

59 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 99 5101 75 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216187

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 99 5102 00 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216188

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

binder 99 5102 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216189

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

binder 99 5102 15 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216190

Levering tors. 5. nov.

18 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 99 5102 19 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 423 1 stk

Artikel nr.:3216191

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3216428 binder 99 5625 75 07-20 Vinkelstik Stik, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 423 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3216428 binder 99 5625 75 07-20 Vinkelstik Stik, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 423 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
