Name: binder 99 4202 70 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk
Brand: binder
SKU: 3216132
Availability: BackOrder

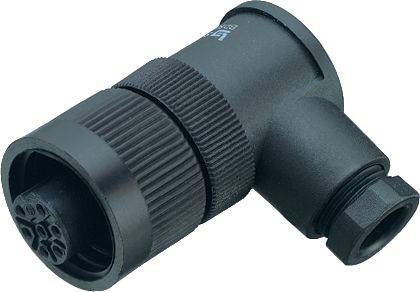

Sort plastikadapter med riflet grebsflade, forbindelsesåbning og sidevinkeltilslutning, bruges til at forbinde stikforbindelsessystemer.

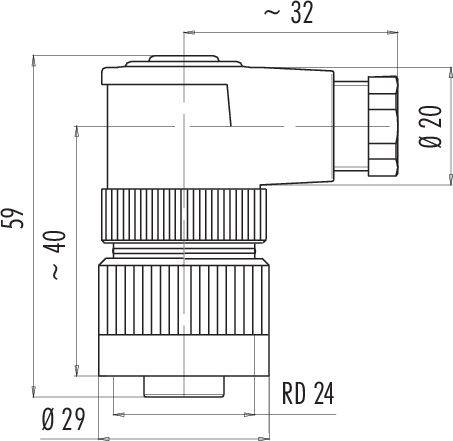

Teknisk tegning af en L-formet stikforbinder med dimensionerne Ø29, 59, RD 24, ~32 og ~40.

1/2

Lignende billede

Produkttype

Vinkeldåse

Konstruktion

Tilslutning, vinklet

Samlet poltal

7 + PE

Tilslutning

Crimp

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

60 stk.

Antal

stk.

Total (169,00 kr. / stk.r)

169,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

RD24 vinkeldåse
Poltal 6+PE
6.0 - 8.0 mm
ikke skærmet
crimpning (krympekontakter skal bestilles separat)
IP67
UL
ESTLAND +
VDE
PG9

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori: III
Tilsmudsningsgrad: 3
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 4202 70 07

Produkttype: Vinkeldåse

Konstruktion: Tilslutning, vinklet

Samlet poltal: 7 + PE

Tilslutning: Crimp

Indhold: 1 stk

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Lukker: skruer

Forspringskontakt (PE): Ja

Nominel spænding: 250 V

Produc.-delnr.: 99 4202 70 07-20

Poltal: 7

: IP67
IP65

Serie: 693

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 09 4203 00 07-20 Flangestik Flangestik Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215184

Levering tors. 5. nov.

39 stk.Conrad Electronic

1 stk

Flangestik

250 V

10 A

Flangestik

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

59,00 kr.^*

binder 09 4204 00 07-20 Flangedåse Tilslutning, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215185

Levering tors. 5. nov.

429 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

10 A

Flangedåse

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

75,00 kr.^*

binder 09 4219 150 07-20 Flangestik Flangestik Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215186

Levering tors. 5. nov.

74 stk.Conrad Electronic

1 stk

Flangestik

250 V

10 A

Flangestik

7 + PE

Skrueklemme

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 4220 150 07-20 Flangedåse Tilslutning, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215187

Levering tors. 5. nov.

4 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

10 A

Flangedåse

7 + PE

Skrueklemme

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 4223 150 04-20 Flangestik Flangestik Samlet poltal: 4 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215188

Levering tors. 5. nov.

261 stk.Conrad Electronic

1 stk

Flangestik

400 V

16 A

Flangestik

4 + PE

Skrueklemme

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

149,00 kr.^*

binder 09 4224 150 04-20 Flangedåse Tilslutning, lige Samlet poltal: 4 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3215189

Levering tors. 5. nov.

36 stk.Conrad Electronic

1 stk

Tilslutning, lige

400 V

16 A

Flangedåse

4 + PE

Skrueklemme

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 99 4201 00 07-20 Kabelstik Stik, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3216117

Levering tors. 5. nov.

273 stk.Conrad Electronic

1 stk

Stik, lige

250 V

10 A

Kabelstik

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 99 4201 110 07-20 Kabelstik Stik, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3216118

Levering ons. 25. nov.

Conrad Electronic

1 stk

Stik, lige

250 V

10 A

Kabelstik

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 99 4201 14 07-20 Kabelstik Stik, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3216119

Levering ons. 25. nov.

Conrad Electronic

1 stk

Stik, lige

250 V

10 A

Kabelstik

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 99 4201 160 07-20 Kabelstik Stik, lige Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Artikel nr.:3216120

Levering ons. 25. nov.

Conrad Electronic

1 stk

Stik, lige

250 V

10 A

Kabelstik

7 + PE

Crimp

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3216132 binder 99 4202 70 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3216132 binder 99 4202 70 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 + PE Serie (rundstikforbindelse): 693 1 stk

Beskrivelse

Vores sortiment af Power-stikforbindelser er egnet til praktisk talt alle lav- og højspændingsapparater, fra sikkerheds- og CCTV-systemer over feltbus-Ethernet-komponenter til AC- og DC-motorer. Nogle modeller opfylder kravene til de mest ekstreme miljøer - både indendørs og udendørs. Der er forskellige tilslutningsmuligheder, som låsesystemer er mulige med bajonet-, M23-, M25- og RD24-lås. Nogle modeller er ESTI+-, UL- og VDE-godkendt. For at udvide anvendelsesområdet kan brugere vælge mellem lige og retvinklede kabel- og flangeudførelser.

Egenskaber:

• 3 til 24 kontakter, også med +PE
• Beskyttelsesklasse for IP40 til IP69K
• UL-, VDE- og ESTI+-godkendelse
• Kabel- og flangeformater
• Lodde-, skrueklemme-, crimp-tilslutning og påstøbt kabel
• Skærmbare udførelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
