Name: binder 99 2444 23 05-20 Tilslutning, lige Samlet poltal: 5 + PE Serie (rundstikforbindelse): 820 1 stk
Brand: binder
SKU: 3216087
Availability: BackOrder

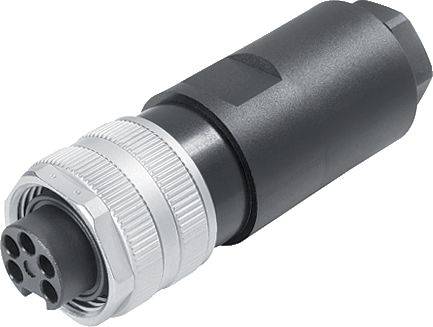

En sort, cylindrisk stikforbinder med sølvfarvet gevind i den forreste ende og flere cirkulære kontakter.

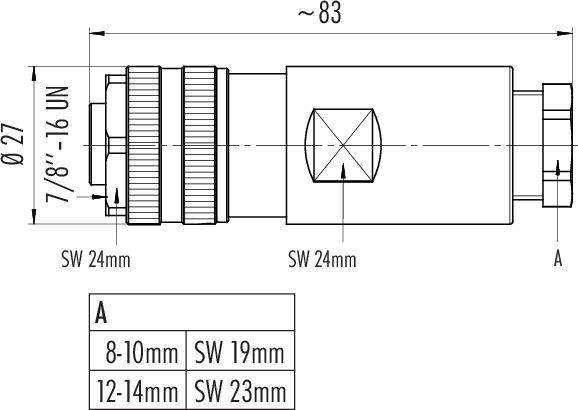

Teknisk tegning af en cylindrisk komponent med mål og gevind; viser forskellige nøglevidder og længder.

'5-polet DIN-stik layout. Visning af pinstatus med markeringer for jord og andre pins. Topvisning.'

1/3

Lignende billede

Konstruktion

Tilslutning, lige

Samlet poltal

5 + PE

Tilslutning

Skrueklemme

Indhold

1 stk

Nominel strøm - afrundet

9 A

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

12 stk.

Antal

stk.

Total (369,00 kr. / stk.r)

369,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

7/8"; kabeldåse
Poltal 4+PE
8.0 - 10.0 mm
ikke skærmet
skrueklemmeklemme
IP67
UL
VDE

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori: III
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN/PA
Materiale lås: Trykstøbt zink forniklet
Kabelgennemløb 8.0 - 10.0 mm
Monteringstype: Kabelmontering

Type: 99 2444 23 05

Konstruktion: Tilslutning, lige

Samlet poltal: 5 + PE

Tilslutning: Skrueklemme

Indhold: 1 stk

Nominel strøm: 9 A

Nominel strøm - afrundet: 9 A

Lukker: skruer

Forspringskontakt (PE): Ja

Nominel spænding: 300 V
600 V

Kontaktmateriale: CuZn

Chassismateriale: PBT

: AWG 14

Produc.-delnr.: 99 2444 23 05-20

Poltal: 5

Max. tværsnit: 2.50 mm²

Tværsnit-område: 2.50 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 820

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Samlet poltal

Tilslutning

binder 09 2446 100 03-20 Tilslutning, lige, Flangetilslutning Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215145

Levering ons. 16. dec.

Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 2446 180 03-20 Tilslutning, lige, Flangetilslutning Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215146

Levering ons. 16. dec.

Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 2446 300 03-20 Tilslutning, lige Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215147

Levering tors. 5. nov.

2 stk.Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 09 2446 310 03-20 Tilslutning, lige Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215148

Levering ons. 16. dec.

Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 09 2446 320 03-20 Tilslutning, lige Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215149

Levering ons. 16. dec.

Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 09 2446 330 03-20 Tilslutning, lige Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215150

Levering ons. 16. dec.

Conrad Electronic

1 stk

Tilslutning, lige

300 V

10 A

3 + PE

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,00 kr.^*

binder 09 2447 100 03-20 Flangestik Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215151

Levering tors. 5. nov.

55 stk.Conrad Electronic

1 stk

Flangestik

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 2447 180 03-20 Flangestik Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215152

Levering tors. 5. nov.

1 stk.Conrad Electronic

1 stk

Flangestik

300 V

10 A

3 + PE

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 2447 300 03-20 Flangestik Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215153

Levering ons. 16. dec.

Conrad Electronic

1 stk

Flangestik

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 09 2447 310 03-20 Flangestik Samlet poltal: 3 + PE Serie (rundstikforbindelse): 820 1 stk

Artikel nr.:3215154

Levering ons. 16. dec.

Conrad Electronic

1 stk

Flangestik

300 V

10 A

3 + PE

Åbne ledningsender

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3216087 binder 99 2444 23 05-20 Tilslutning, lige Samlet poltal: 5 + PE Serie (rundstikforbindelse): 820 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3216087 binder 99 2444 23 05-20 Tilslutning, lige Samlet poltal: 5 + PE Serie (rundstikforbindelse): 820 1 stk

Beskrivelse

Power-stikforbindelserne anvendes til at forsyne AC-motorer, drev og motorkontakter med høje spændinger over længere tidsrum, men også til lavspændingsanvendelser som feltbus-Ethernet-komponenter og netværksenheder. Hovedsageligt drejer det sig om M12-, M18- og 7/8" rundstikforbindelser, der af kunden kan konfigureres til det pågældende anvendelsesområde. M12-stikforbindelserne med K og S-kodning kan anvendes til en mærkespænding på 630V AC.

Egenskaber:

• 9 produktserier
• Forskellige låsesystem, herunder M12, M18 og 7/8\"
• Kodning, herunder M12 - S, -K, -T, -L og -US
• Beskyttelsesklasse for IP20 og IP69K
• 2 til 8 kontakter, herunder 2+PE, 3+PE og 4+PE
• Skærmet og kan skærmes
• PUR- og PVC-kabinet
• Kabellængder fra 0,5 m til 10 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
