Name: binder 99 2022 20 06-20 Kabeldåse Tilslutning, lige Samlet poltal: 6 Serie (rundstikforbindelse): 581 1 stk
Brand: binder
SKU: 3215971
Availability: BackOrder

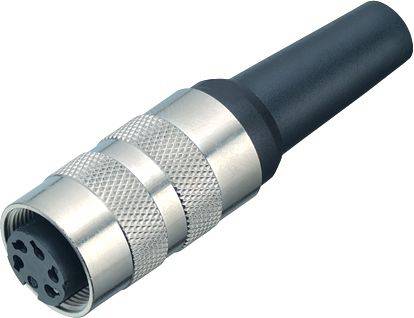

En 5-polet metalstik med riflet overflade og sort plastikhus, bruges til elektroniske forbindelser.

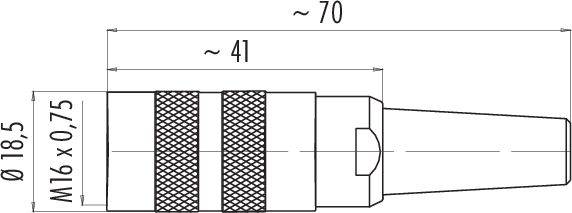

Teknisk tegning af et stik med dimensioner: Længde ca. 70 mm, bredde 18,5 mm, gevind M16 x 0,75.

Diagram over en 6-polet elektrisk stik med nummerering af stikbenene fra 1 til 6.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

30 stk.

Antal

stk.

Total (159,00 kr. / stk.r)

159,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 kabeldåse
Poltal 6 din
6.0 - 8.0 mm
skærmbar
lodning
IP40

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 2022 20 06

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 6

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuSn

: AWG 18

Produc.-delnr.: 99 2022 20 06-20

Poltal: 6

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 581

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 99 2001 00 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215891

Levering tors. 5. nov.

26 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 99 2001 09 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215893

Levering tors. 3. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

149,00 kr.^*

binder 99 2001 10 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215894

Levering tors. 5. nov.

13 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 99 2001 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215895

Levering tors. 3. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 99 2001 20 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215896

Levering tors. 3. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 99 2001 29 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215897

Levering tors. 3. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 99 2001 92 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215898

Levering tors. 3. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 99 2002 00 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215899

Levering tors. 5. nov.

24 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 99 2002 02 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215900

Levering tors. 5. nov.

41 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 99 2002 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215901

Levering tors. 3. dec.

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

149,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215971 binder 99 2022 20 06-20 Kabeldåse Tilslutning, lige Samlet poltal: 6 Serie (rundstikforbindelse): 581 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215971 binder 99 2022 20 06-20 Kabeldåse Tilslutning, lige Samlet poltal: 6 Serie (rundstikforbindelse): 581 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
