Name: binder 99 2014 700 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 581 1 stk
Brand: binder
SKU: 3215947
Availability: InStock

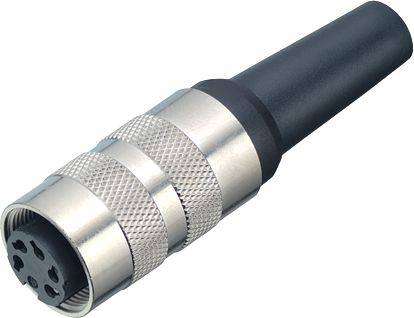

En metal- og plastikstik med fire huller i spidsen, egnet til elektriske forbindelser.

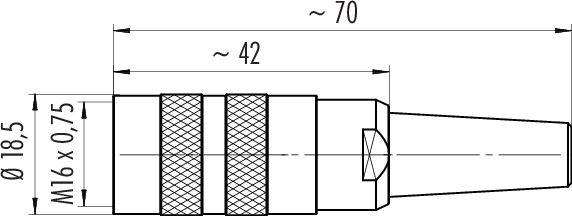

Teknisk tegning af en cylindrisk komponent med gevind. Dimensioner: Diameter 18,5 mm, længde ca. 70 mm, M16 x 0,75 gevind.

Tegning af en rund elektrisk stikforbinder med fem nummererede tilslutningspins, individuelt adskilt ved linjer.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Crimp

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 2. nov.

34 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (127,20 kr. / stk.r)

127,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 kabeldåse
Poltal: 5
4.0 - 6.0 mm
skærmbar
crimpning (krympekontakter skal bestilles separat)
IP40

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 4.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 99 2014 700 05

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 5

Tilslutning: Crimp

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 250 V

Produc.-delnr.: 99 2014 700 05-20

Poltal: 5

RoHS-godkendt: Ja

: IP40

Serie: 581

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 99 2001 00 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215891

Levering man. 2. nov.

26 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

95,20 kr.^*

binder 99 2001 02 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215892

Ukendt leveringstid

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

binder 99 2001 09 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215893

Levering tirs. 1. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,20 kr.^*

binder 99 2001 10 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215894

Levering man. 2. nov.

13 stk.Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

binder 99 2001 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215895

Levering tirs. 1. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 99 2001 20 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215896

Levering tirs. 1. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

binder 99 2001 29 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215897

Levering tirs. 1. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 99 2001 92 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215898

Levering tirs. 1. dec.

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 99 2002 00 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215899

Levering man. 2. nov.

24 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

binder 99 2002 02 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 581 1 stk

Artikel nr.:3215900

Levering man. 2. nov.

41 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215947 binder 99 2014 700 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 581 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215947 binder 99 2014 700 05-20 Kabeldåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 581 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
