Name: binder 99 0601 02 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk
Brand: binder
SKU: 3215742
Availability: SoldOut

En sort, rund stik med flere metalpinde i en række. Stikket har en ribbet kabinet for bedre greb.

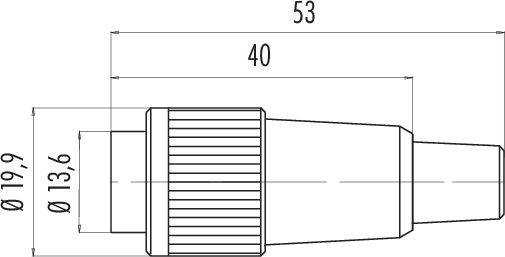

Teknisk tegning af en adapter med mål: Længde 53 mm, diameter ved basis 19,9 mm, foran 13,6 mm.

Teknisk tegning af en cirkulær stikforbinder med to nummererede huller, nummereret med 1 og 2.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (75,00 kr. / stk.r)

75,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

Bajonet-kabelstik
Poltal 2
6.0 - 8.0 mm
ikke skærmet
lodning
IP40

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 0601 02 02

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 2

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 7 A

Nominel strøm - afrundet: 7 A

Lukker: Bajonet

Nominel spænding: 250 V

Kontaktmateriale: CuZn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 99 0601 02 02-20

Poltal: 2

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 678

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 99 0601 02 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215742

Udgået

Conrad Electronic

denne artikel

1 stk

Stik, lige

250 V

7 A

Kabelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

75,00 kr.^*

binder 99 0601 00 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215741

Levering tors. 5. nov.

33 stk.Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Kabelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

75,00 kr.^*

binder 99 0601 70 02-20 Vinkelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215743

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,00 kr.^*

binder 99 0601 72 02-20 Vinkelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215744

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 99 0602 00 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215745

Levering tors. 5. nov.

72 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Kabeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

89,00 kr.^*

binder 99 0602 02 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215746

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Kabeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

99,00 kr.^*

binder 99 0602 70 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215747

Levering tors. 5. nov.

25 stk.Conrad Electronic

1 stk

Tilslutning, vinklet

250 V

7 A

Vinkeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 99 0602 72 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215748

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Tilslutning, vinklet

250 V

7 A

Vinkeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 99 0603 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215749

Levering man. 9. nov.

Conrad Electronic

1 stk

Flangestik

250 V

7 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

binder 99 0604 00 02-20 Flangedåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Artikel nr.:3215750

Levering tors. 5. nov.

20 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

7 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

59,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215742 binder 99 0601 02 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215742 binder 99 0601 02 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 678 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
