Name: binder 99 0409 75 04-20 Vinkelstik Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 712 1 stk
Brand: binder
SKU: 3215701
Availability: BackOrder

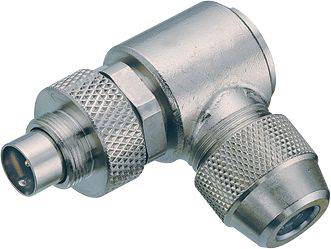

Metalnitte i L-form med riflet overflade, velegnet til industrielle forbindelser og robuste anvendelser.

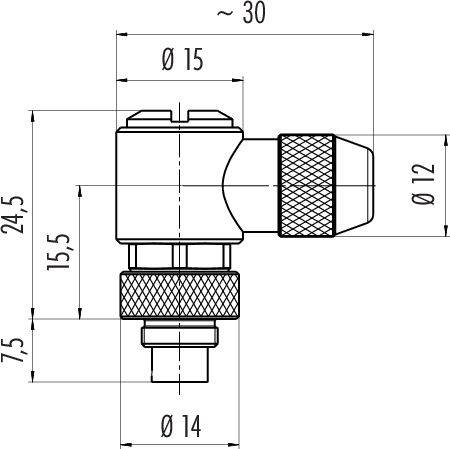

Teknisk tegning af en L-formet rørtilslutning med mål: Højde 24,5 mm, bredde 15 mm, ydre diameter 14-15 mm.

Stikfordeling for en 4-polet stik, nummererede ben 1 til 4 arrangeret i en cirkel.

1/3

Lignende billede

Produkttype

Vinkelstik

Konstruktion

Stik, vinklet

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

87 stk.

Antal

stk.

Total (349,00 kr. / stk.r)

349,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M9 IP67 vinkelstik
Poltal 4
3,5 - 5.0 mm
skærmbar
lodning
IP67

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Materiale lås: CuZn (forniklet messing)
Kabelgennemløb 3.5 - 5.0 mm
Monteringstype: Kabelmontering

Type: 99 0409 75 04

Produkttype: Vinkelstik

Konstruktion: Stik, vinklet

Samlet poltal: 4

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuZn

: AWG 24

Produc.-delnr.: 99 0409 75 04-20

Poltal: 4

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 712

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 0403 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214954

Levering tors. 5. nov.

6 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0403 30 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214955

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0403 35 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214956

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0403 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214957

Levering tors. 5. nov.

22 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0403 90 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214958

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 09 0404 00 02-20 Flangedåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214959

Levering tors. 5. nov.

184 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0404 30 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214960

Levering tirs. 17. nov.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0404 35 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214961

Levering ons. 9. dec.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0404 55 02-20 Flangedåse Tilslutning, vinklet, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214962

Levering ons. 9. dec.

Conrad Electronic

1 stk

Tilslutning, vinklet

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

299,00 kr.^*

binder 09 0404 80 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214963

Levering tors. 5. nov.

290 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215701 binder 99 0409 75 04-20 Vinkelstik Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 712 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215701 binder 99 0409 75 04-20 Vinkelstik Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 712 1 stk

Beskrivelse

Vores rundstikforbindelser i subminiature-format er udviklet til de talrige anvendelser, hvor størrelse og signalintegritet spiller en vigtig rolle. Vi tilbyder modeller med kliklukning, bajonet- og push-pull-lås samt med M9-skruelås i to forskellige udførelser, enten med kapslingsklasse IP40 eller med IP67. Stikkene kan fås med to eller otte kontakter i lige eller vinklet udførelse samt som flangestik. De forskellige modeller har en dykkelodning eller loddetilslutning og fås med påstøbte kabler i forskellige længder. Til fremstilling af vores rundstikforbindelser anvender vi materialer af høj kvalitet. Kabinet og kontaktlegeme består af PUR eller PVC, kontakterne er forgyldt bronze eller forgyldt messing. Der er syv forskellige serier til rådighed, som har følgende fordele:

• Valg af lås
• Beskyttelsesklasse IP40 eller IP67
• 2- til 8-polet
• Lige og vinklede udførelser
• Op til 1.000 stikcyklusser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
