Name: binder 99 0161 10 14-20 Vinkelstik Stik, vinklet Samlet poltal: 14 Serie (rundstikforbindelse): 682 1 stk
Brand: binder
SKU: 3215619
Availability: BackOrder

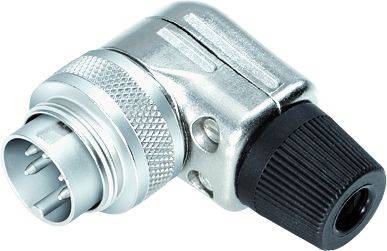

En sølvfarvet vinkelprop med riflet greb og fire tilslutningsstik, egnet til lyd- eller elektroniske forbindelser.

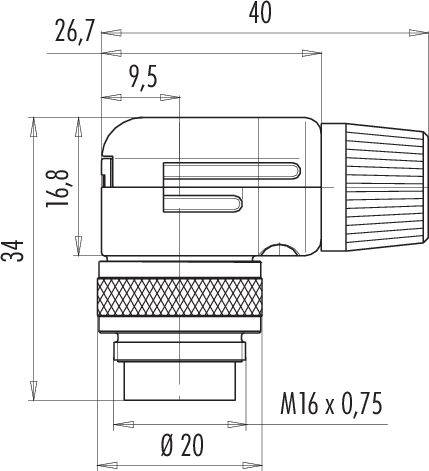

Teknisk tegning af en stikforbinder med dimensioner: Samlet længde 40 mm, højde 34 mm, gevind M16 x 0,75.

Diagrammet viser et rundt stik med 12 ben, mærket med bogstaver.

1/3

Lignende billede

Produkttype

Vinkelstik

Konstruktion

Stik, vinklet

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

15 stk.

Antal

stk.

Total (319,00 kr. / stk.r)

319,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 vinkelstik
Poltal 14
4.0 - 6.0 mm
skærmbar
lodning
IP40

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 4.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 99 0161 10 14

Produkttype: Vinkelstik

Konstruktion: Stik, vinklet

Samlet poltal: 14

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuZn

Chassismateriale: Forniklet støbt zink

: AWG 24

Produc.-delnr.: 99 0161 10 14-20

Poltal: 14

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 682
