Name: binder 99 0144 12 06-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk
Brand: binder
SKU: 3215606
Availability: BackOrder

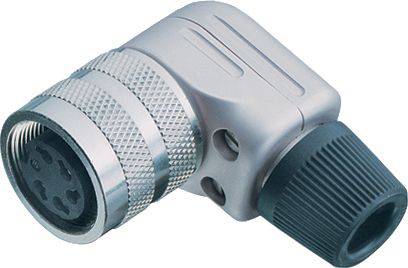

En sølvfarvet, retvinklet stikforbinder med en sort rillet tilslutningsende og flere tilslutningsstifter indvendigt.

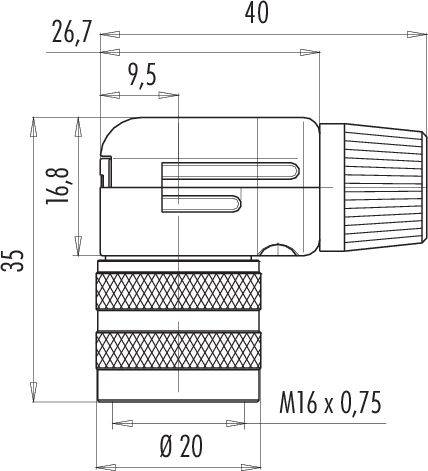

Teknisk tegning af en stikforbinder med dimensioner: Bredde 40 mm, højde 35 mm, gevind M16 x 0,75 mm, diameter 20 mm.

Stikforbindelses-pinbelægning: Rund, sekspinnet arrangement. Pins nummereret fra 1 til 6. Formål: Elektrisk forbindelse.

1/3

Lignende billede

Produkttype

Vinkeldåse

Konstruktion

Tilslutning, vinklet

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

Levering man. 16. nov.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (175,20 kr. / stk.r)

175,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 vinkeldåse
Poltal 6 din
6.0 - 8.0 mm
skærmbar
lodning
IP40

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 99 0144 12 06

Produkttype: Vinkeldåse

Konstruktion: Tilslutning, vinklet

Samlet poltal: 6

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuSn

Chassismateriale: Forniklet støbt zink

: AWG 18

Produc.-delnr.: 99 0144 12 06-20

Poltal: 6

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 682

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Konstruktion

Samlet poltal

Produkttype

Nominel spænding

binder 09 0133 72 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214655

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 09 0133 78 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214656

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

151,20 kr.^*

binder 09 0133 79 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214657

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

151,20 kr.^*

binder 09 0134 70 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214658

Levering man. 16. nov.

Conrad Electronic

7 A

Tilslutning, vinklet

Vinkeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 09 0134 72 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214659

Levering man. 16. nov.

Conrad Electronic

7 A

Tilslutning, vinklet

Vinkeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

135,20 kr.^*

binder 09 0135 72 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214660

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

135,20 kr.^*

binder 09 0135 78 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214661

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

167,20 kr.^*

binder 09 0135 79 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214662

Levering man. 16. nov.

Conrad Electronic

7 A

Stik, vinklet

Vinkelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

167,20 kr.^*

binder 09 0136 72 03-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214663

Levering man. 16. nov.

Conrad Electronic

7 A

Tilslutning, vinklet

Vinkeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

135,20 kr.^*

binder 09 0136 78 03-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214664

Levering fre. 16. okt.

99 stk.Conrad Electronic

7 A

Tilslutning, vinklet

Vinkeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

151,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215606 binder 99 0144 12 06-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215606 binder 99 0144 12 06-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
