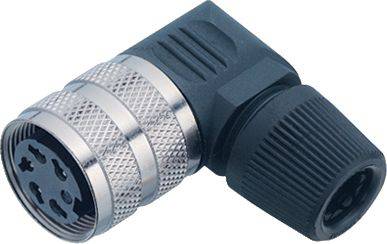

binder 09 0146 72 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 682 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vinkeldåse
Konstruktion
Tilslutning, vinklet
Samlet poltal
7
Tilslutning
Lodning
Indhold
1 stk
Datablad (PDF)
46 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
151,20 kr.
3
4% = 6,58 kr.
144,62 kr.
5
6% = 9,21 kr.
141,99 kr.
10
7% = 10,94 kr.
140,26 kr.
25
9% = 12,93 kr.
138,27 kr.
50
10% = 15,12 kr.
136,08 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (151,20 kr. / stk.r)
151,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Almindelige rundstikforbindelser

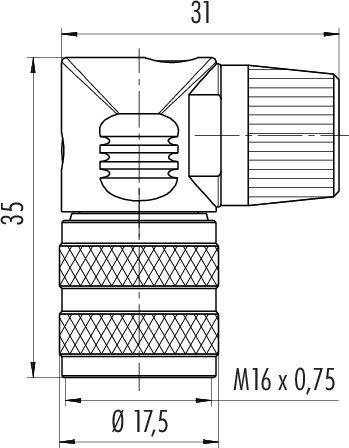

- M16 IP40 vinkeldåse
- Poltal 7
- 6.0 - 8.0 mm
- ikke skærmet
- lodning
- IP40
Tekniske specifikationer
- EMC-kompatibilitet: Uskærmet
- Isoleringsmodstand: ≥ 10 Ω
- Gennemgangsmodstand ≤ 5 mΩ
- Isoleringsstofgruppe III
- Overspændingskategori I
- Tilsmudsningsgrad: 1
- Materiale kontaktelement PBT (UL94 V-0)
- Kabelgennemløb 6.0 - 8.0 mm
- Monteringstype: Kabelmontering
- Type
09 0146 72 07
- Produkttype
Vinkeldåse
- Konstruktion
Tilslutning, vinklet
- Samlet poltal
7
- Tilslutning
Lodning
- Indhold
1 stk
- Nominel strøm
5 A
- Nominel strøm - afrundet
5 A
- Lukker
skruer
- Nominel spænding
125 V
- Kontaktmateriale
CuSn
- Chassismateriale
PA
AWG 18
- Produc.-delnr.
09 0146 72 07-20
- Poltal
7
- Max. tværsnit
0.75 mm²
- Tværsnit-område
0.75 mm² (max)
- RoHS-godkendt
Ja
IP40
- Serie
682
Dokumenter og downloads
Datablad
Datablad 3214695 binder 09 0146 72 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 682 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3214695 binder 09 0146 72 07-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 7 Serie (rundstikforbindelse): 682 1 stk
Beskrivelse
Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.
Egenskaber:
• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16
